Tripp Lite NetCommander B072-016-1-IP User Guide

31
3. Componentes del sistema
El multiplexor KVM NetCommander IP está compuesto por:
• Multiplexor KVM B072-016-1-IP
• Accesorios para montaje en bastidor
• 1 cable serie (conector hembra DB9 a macho RJ11) para descargar las actualizaciones del fi rmware
Accesorios opcionales, suministrados por separado por Tripp Lite:
• Unidades de interfaz de servidor (SIU)–PS/2 (modelo # B078-001-PS2) o USB (modelo # B078-001-USB)
• Cables Cat5 (número de serie del modelo: N001-, N002-, N201- o N105-)
4. Compatibilidad
El multiplexor KVM NetCommander IP es compatible con los siguientes equipos:
• Computadoras/servidores PS/2 y USB
• Monitores VGA, SVGA o XGA
• Windows 2000 o superior, Linux, UNIX y otros importantes sistemas operativos
• Internet Explorer versión 6.0 o posterior (requiere un soporte de cifrado de 128 bit).

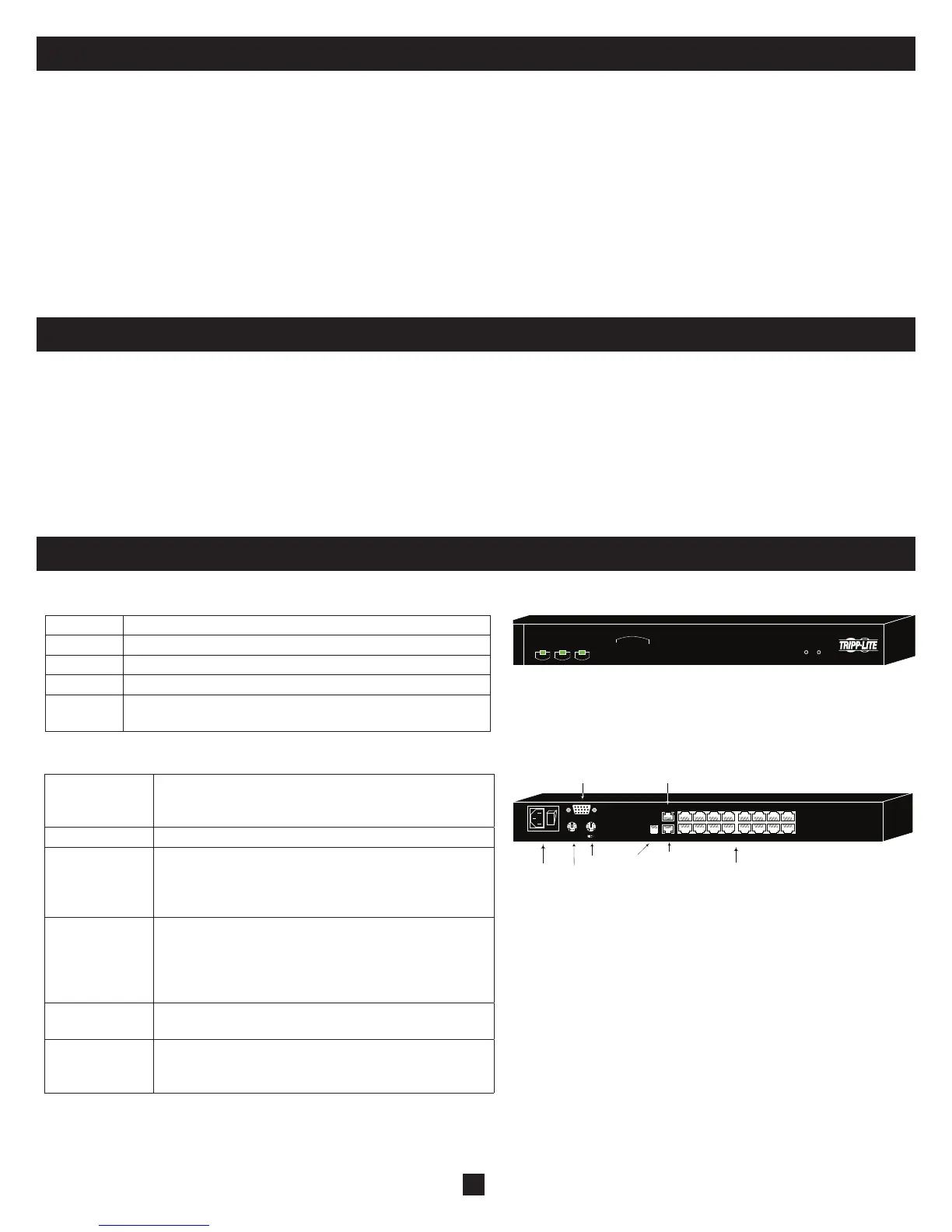

5. Características
Características del panel delantero
Características del panel trasero
Power Remote Link ResetLocal
netCOMMANDER
16-port KVM SWITCH WITH IP
MODEL:BO72-016-1-IP
Power
connector
POWER
100-240 VAC 50/60 Hz
Server ports
Serial port*
I
0
12345678
10 11 12 13 14 15 169
Keyboard
Mouse
Monitor
CONSOLE
LAN (Ethernet)
connector
FLASH
LAN
SERIAL
Flash
(download)
connector
LED Power Indica que el multiplexor KVM está recibiendo suministro de CA.
LED Remote Indica que el multiplexor KVM está siendo visitado de forma remota.
LED Link Indica que el multiplexor KVM está conectado a una LAN (Ethernet).
Botón Local Desconecta una sesión remota y devuelve el control a la consola local.
Botón Reset Restaura el multiplexor KVM (para ello, mantenga el botón
presionado por más de 7 segundos).
Puertos de la
consola (teclado,
monitor y ratón)
Puertos HD15 y MiniDIN6 a los cuales se conectan el teclado, el
monitor y el ratón locales.
Puerto Flash Puerto RJ11 que permite realizar actualizaciones del fi rmware.
Puerto LAN Puerto RJ45 que se conecta a una red Ethernet de 10/100 Mb. El
LED Link se enciende cuando el multiplexor se conecta a la LAN.
El LED Remote se enciende cuando se está llevando a cabo una
sesión remota.
Puertos para
servidores
Puertos RJ45 que conectan las computadoras/servidores a las
SIU* (números de modelo: B078-001-PS2 y B078-001-USB)
mediante cables Cat5e* (números de serie de los modelos:
N001-, N002-, N201- o N105-).
* Suministradas por separado por Tripp Lite.
Conector de
alimentación
Conecta el cable de suministro (incluido) de CA.
Interruptor de
encendido/apagado
(I/0)
Apaga y enciende el multiplexor KVM.
* Actualmente el puerto serie no se utiliza. Se suministra para posibles funciones futuras, las cuales estarán disponibles en futuras
actualizaciones de fi rmware.
