3. Composants du système
Le commutateur KVM NetCommander IP est composé de :
• Un commutateur KVM B072-016-1-IP
• La quincaillerie d'installation en étagère
• 1 câble de série (DB9 (M) à DB9 (F)) pour mise à niveau du microprogramme
Les accessoires en option, disponibles séparément chez Tripp Lite, comprennent :
• Unités d'interface serveur (SIU)-PS/2 (modèle no. B078-001-PS2) ou USB (modèle no. B078-001-USB)
• Câbles Cat5 (modèle no. séries : N001-, N002-, N201- ou N105-)
4. Compatibilité
Le commutateur KVM NetCommander IP est compatible avec :
• Les ordinateurs/serveurs PS/2 et USB
• Les écrans VGA, SVGA ou XGA
• Windows 2000 ou mieux, Linux, UNIX et d'autres systèmes d'exploitation principaux.
• Internet Explorer version 6,0 ou les versions les plus récentes (l'encryptage à 128 bit est nécessaire).

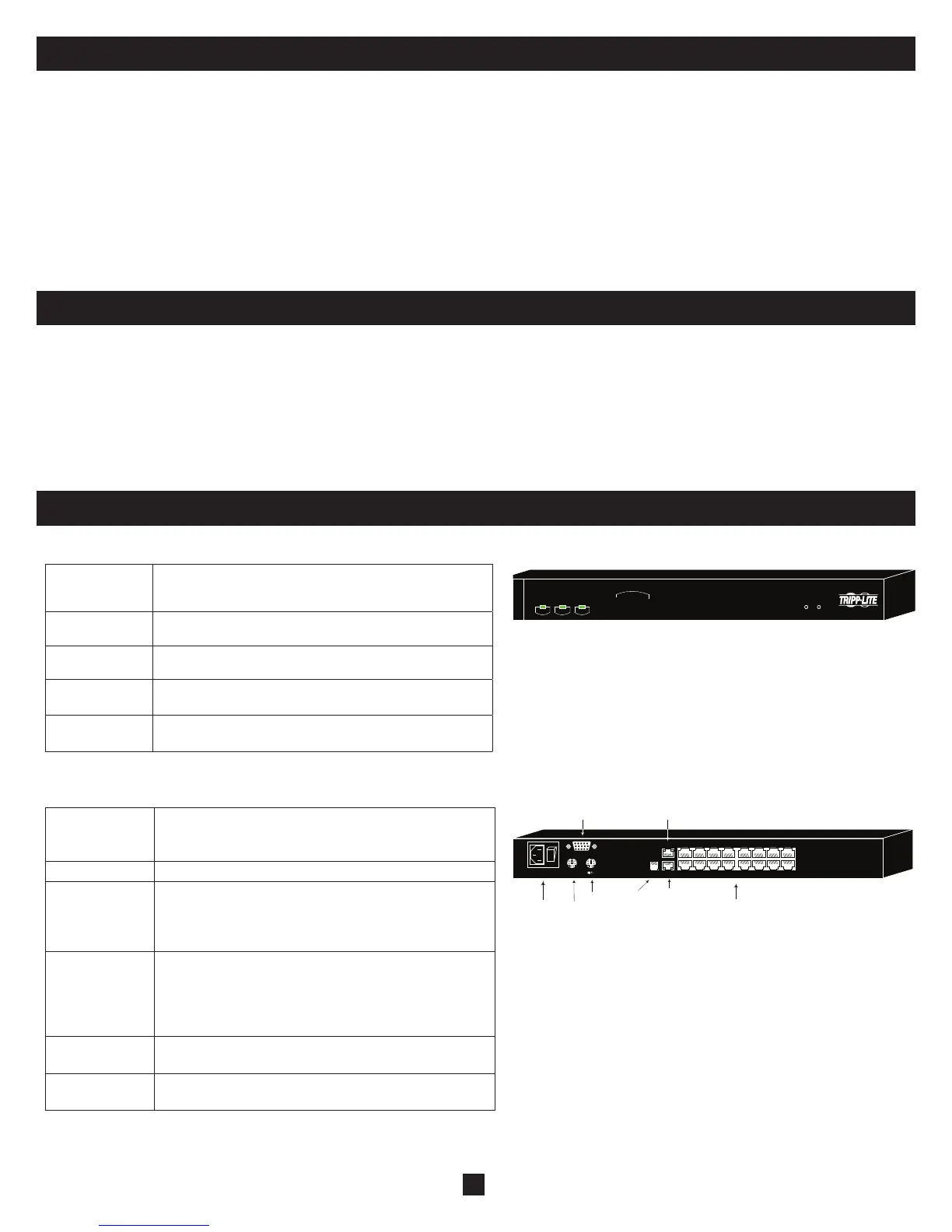

5. Caractéristiques
Caractéristiques du Panneau avant
Caractéristiques du Panneau arrière
Power Remote Link ResetLocal
netCOMMANDER
16-port KVM SWITCH WITH IP
MODEL:BO72-016-1-IP
Power
connector
POWER
100-240 VAC 50/60 Hz
Server ports
Serial port*
I
0
12345678
10 11 12 13 14 15 169
Keyboard
Mouse
Monitor
CONSOLE
LAN (Ethernet)
connector
FLASH
LAN
SERIAL
Flash
(download)
connector
Diode
électroluminescente
d'alimentation
Indique que le commutateur KVM reçoit l'alimentation CA.
DEL à distance
Indique qu'un accès à distance est effectué sur le commutateur
KVM.
Voyant DEL de
connexion
Indique que le commutateur KVM est connecté à un LAN
(Ethernet).
Bouton Local
Déconnecte une session à distance et rétablit le contrôle à la
console locale.
Bouton de Reset
Réinitialise le commutateur KVM (appuyez sans relâcher pour au
moins 7 secondes).
Ports de console
(clavier, écran et
souris)
Ports HD15 et MiniDIN16 se connectent au clavier, écran et
souris locaux.
Port Flash Le port RJ11 permet les mises à niveau du microprogramme
Port LAN
Le port RJ45 permet la connexion à un réseau Ethernet
10/100 Mbps. Le voyant DEL de connexion s'illumine lors
d'une connexion au LAN. Le voyant DEL de distance s'illumine
lorsqu'une session à distance est en cours.
Ports des serveurs
Les ports RJ45 permettent la connexion des ordinateurs/serveurs
au SIU* (modèles no. : B078-001-PS2 et B078-001-USB) à l'aide
des câbles Cat5e (modèl no. séries : N001-, N002-, N201- ou
N105-)
* Disponibles séparément chez Tripp Lite.
Connecteur de
puissance
Accepte le cordon d'alimentation C.A. inclus.
Commutateur
Marche/Arrêt
Allume/Éteint le commutateur KVM.
* Le port de série n'est pas actuellement utilisé. Il est fourni pour des raisons de fonctionnalité éventuelles, qui seront disponibles
dans les mises à niveau futures du microprogramme.
Ecran Port série
Ports des serveurs
Connecteur
de puissance
Clavier
Connecteur
(de télé-
chargement)
Flash
Connecteur
LAN (Ethernet)
Souris

Tripp Lite NetCommander B072-016-1-IP Specifications

General

Ports quantity	16
Number of users	2 user(s)
Maximum resolution	1920 x 1080 pixels
Certification	UL 60950-1 (USA), CSA (Canada), FCC Part 15 Class A, CE IEC 60950-1
Product color	Black
Rack capacity	1U
Rack mounting	Yes
Cables included	Serial
Number of computers controlled	-
Built-in display	No
Sustainability certificates	RoHS
Package depth	579.1 mm
Package width	256.5 mm
Package height	109.2 mm
Package weight	2990 g
Country of origin	Taiwan
Master (outer) case width	281.9 mm
Master (outer) case height	243.8 mm
Master (outer) case length	591.8 mm
Master (outer) case weight	6760 g
Harmonized System (HS) code	8471.80.1000
Quantity per master (outer) case	2 pc(s)
Master (outer) case GTIN (EAN/UPC)	20037332141600

Weight and Dimensions

Depth	169.7 mm
Width	482.6 mm
Height	43.7 mm
Weight	2130 g
