Reemplazo de Baterías

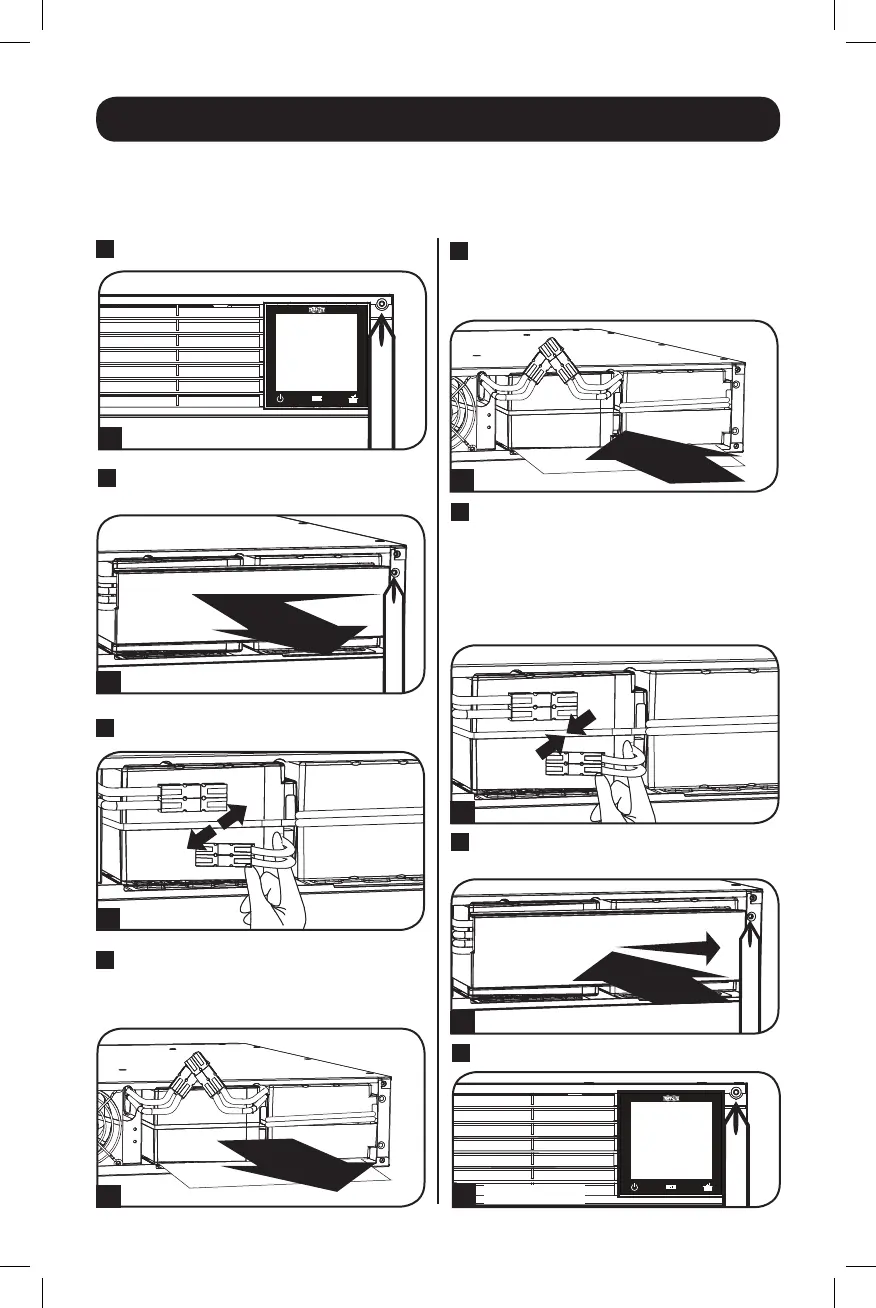

Procedimiento para Reemplazo de Batería (RBC94-2U)
SMART3000RM2U, SMART2600RM2U, SMART2200RMXL2UP,
SMART2200RMXL2U y SMART2200RM2U
5
Adición de Baterías Nuevas
Instalelasbateríasdeslizándolas
directamentedentrodelgabineteUPS.
2
Quite la Placa de Retención de la
Batería
3
Desconecte las Baterías
4
Remoción/Reciclado de Baterías
Retirelasbateríasdeslizándolas
directamentefueradelgabineteUPS.
6
Conecte las Baterías
 Conecteambosjuegosdeconectorescomo
semuestra:negroconnegro,rojoconrojo.
Asegúrese siempre que las terminales
de la batería estén correctamente
aseguradas.
7
Recoloque la Placa de Retención de la
Batería
8
Recoloque el Panel Frontal
1
Desinstale el Panel
