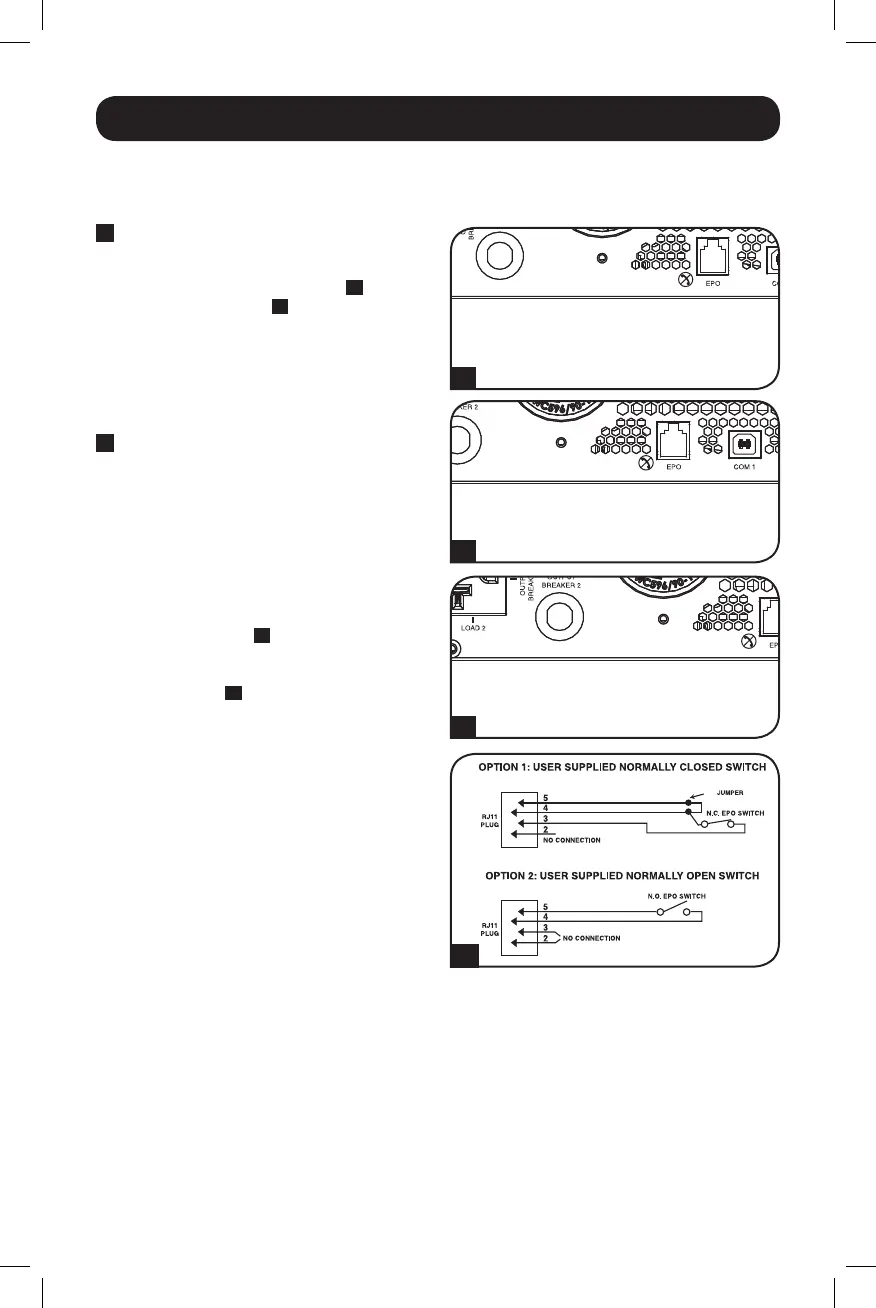

Installation en option
Ces connexions suivantes sont optionnelles. Le système UPS fonctionnera correctement sans
ces connexions.
1
Ports de communication de
série USB et RS-232
UtiliserlecâbleUSBinclus(voir
1A
) ou le
câblesérieDB9(voir
1B
) pour brancher le
port de communication de l’ordinateur au
portdecommunicationdel’ASC.Installez,
sur votre ordinateur, le logiciel PowerAlert
de Tripp Lite approprié au système
d’exploitation de votre ordinateur.
2
Connexion au port EPO
Ce dispositif en option est seulement pour
les applications qui nécessitent une
connexion à un circuit de mise hors tension
d’urgence(EPO)del’établissement.
Lorsque l’ASC est connectée à ce circuit, il
permet la mise hors tension d’urgence de
l’ondulateur de l’ASC.
À l’aide du câble fourni, brancher le port
EPOdel’ASC(voir
2A
) à un commutateur,
fourni par l’utilisateur, normalement fermé
ou normalement ouvert selon le diagramme
du circuit (voir
2B
).LeportEPOn’estpas
unparasurtenseurdelignetéléphonique;
ne pas brancher une ligne téléphonique à
ce port.
