8 Sección 3 — Montaje y configuración

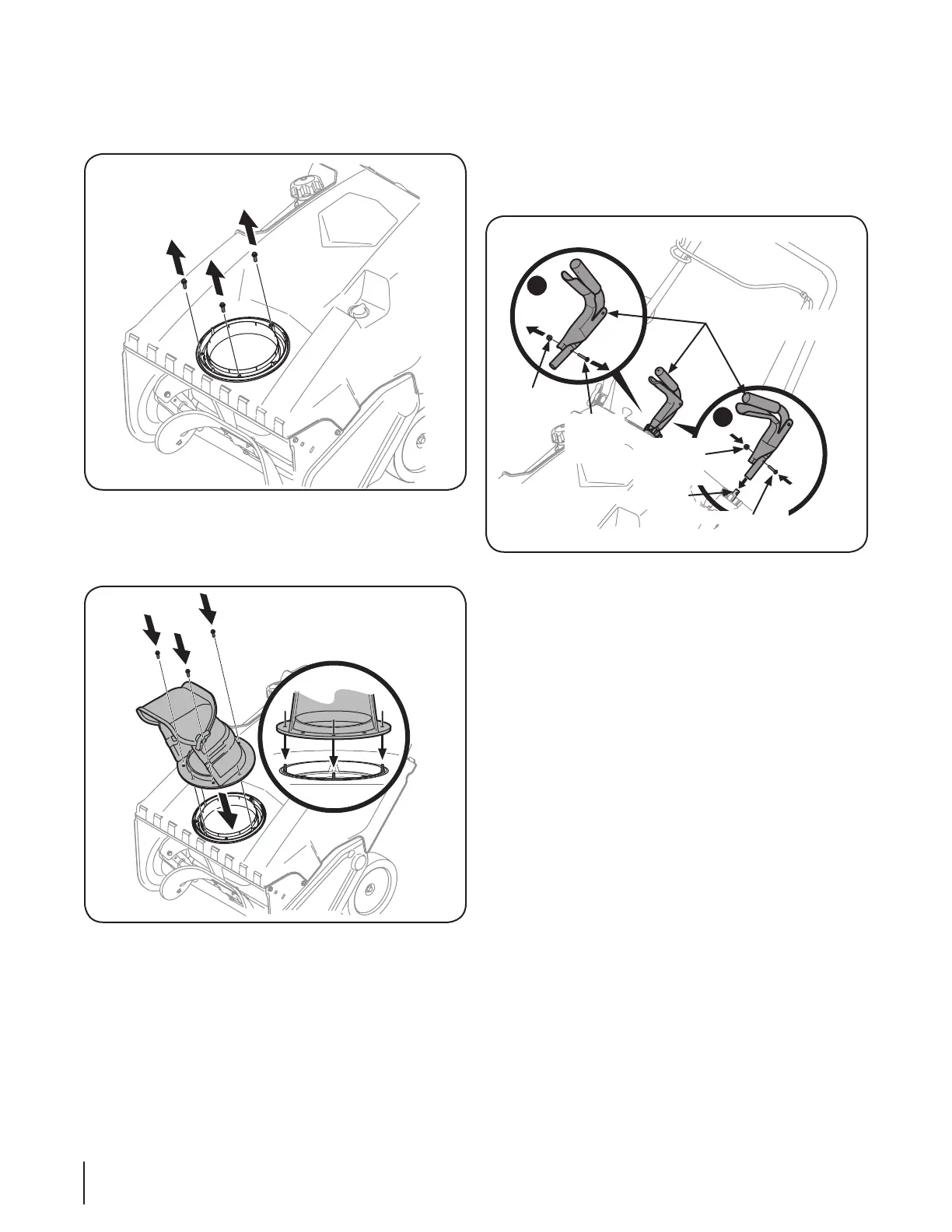

Instalación del canal
 Extraiga los tornillos para arandela hexagonal de la base del
canal. Vea la Figura 3-3.
Figura 3-3
2. Alinee los orificios de la base del canal con los orificios
del canal inferior y sujételo con los tornillos para arandela

Figura 3-4
Instalación del control de rotación del canal (si viene
equipado)
Para instalar el control de rotación del canal (solamente los
modelos así equipados) proceda de la siguiente manera:
 Retire la tuerca de seguridad hexagonal y el tornillo de la
máquina del control de rotación del canal. Vea la Figura 3-5.
1
2
Control de rotación
del canal
Tuerca de
seguridad
hexagonal
Tornillo
de la
máquina
Tornillo de la máquina
Varilla de control del canal
Tuerca de
seguridad
hexagonal
Figura 3-5
2. Coloque el control de rotación del canal sobre la varilla de
rotación del canal y asegure con la tuerca de seguridad
hexagonal y el tornillo de la máquina que fueran extraídos

