Montage

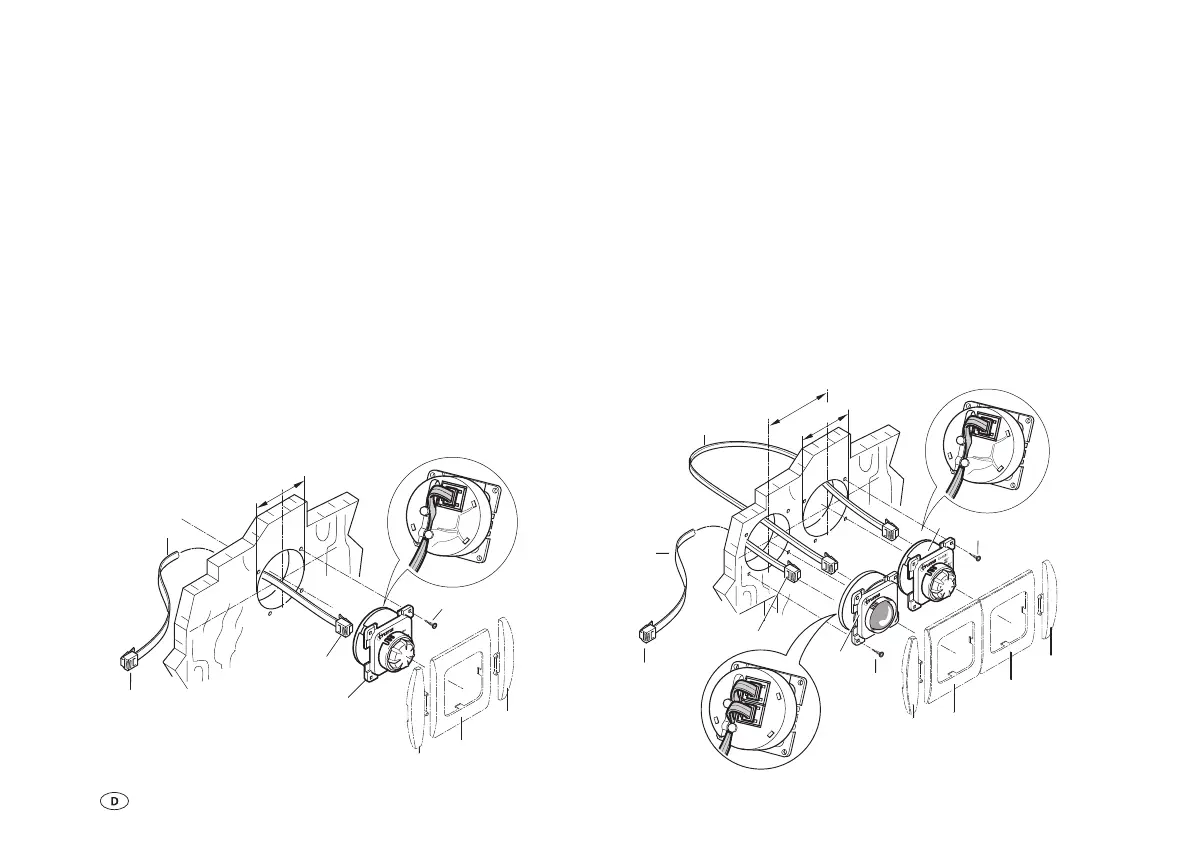

Platzwahl
Bedienelemente an einer vor Feuchtigkeit und Nässe ge-
schützten Stelle einbauen.
Bedienteil CP classic
– Loch Ø 55 mm bohren.
– Achtung: Länge des Bedienteilkabels maximal 10 m.
– Stecker (3) des Bedienteilkabels (2) am Bedienteil (1)
anstecken.
– Bedienteilkabel (2) in die Kabelführung des Bedienteils
klemmen.
– Bedienteilkabel (2) zur Heizung verlegen und anstecken.
– Darauf achten, dass alle Stecker eingerastet sind.
– Bedienteil mit 4 Schrauben (4) befes tigen.
– Abdeckrahmen (10) mit Seitenteilen (11) aufstecken.
2
1
4
60
°
40
°
Combi
3
1
4
5
2
Ø 55 mm
11
11
10
3
3
Bedienteil CP classic und
Energiewahlschalter CP E classic
(Nur Combi Diesel E)
– Jeweils ein Loch Ø 55 mm bohren (Abstand Lochmitte 66 mm).
– Bedienteil (1) und Energiewahlschalter (5) mit Bedienteil-
Verbindungskabel (6) verbinden.
– Achtung: Länge des Bedienteilkabels max. 10 m.
– Stecker (3) des Bedienteilkabels (2) am Energiewahlschal-
ter(5) anstecken. Die Kabel (2 + 6) in die Kabelführungen
der Bedienelemente klemmen.
– Bedienteilkabel (2) zur Heizung verlegen und anstecken.
– Darauf achten, dass alle Stecker eingerastet sind.
– Bedienelemente jeweils mit 4 Schrauben (4) befestigen
– Abdeckrahmen (10) mit Seitenteilen (11) aufstecken.
