Truma CP E classic - Montage

36
Montage
Choix de l’emplacement
Monter les éléments de commande sur un endroit sec et pro-
tégé contre l’humidité.

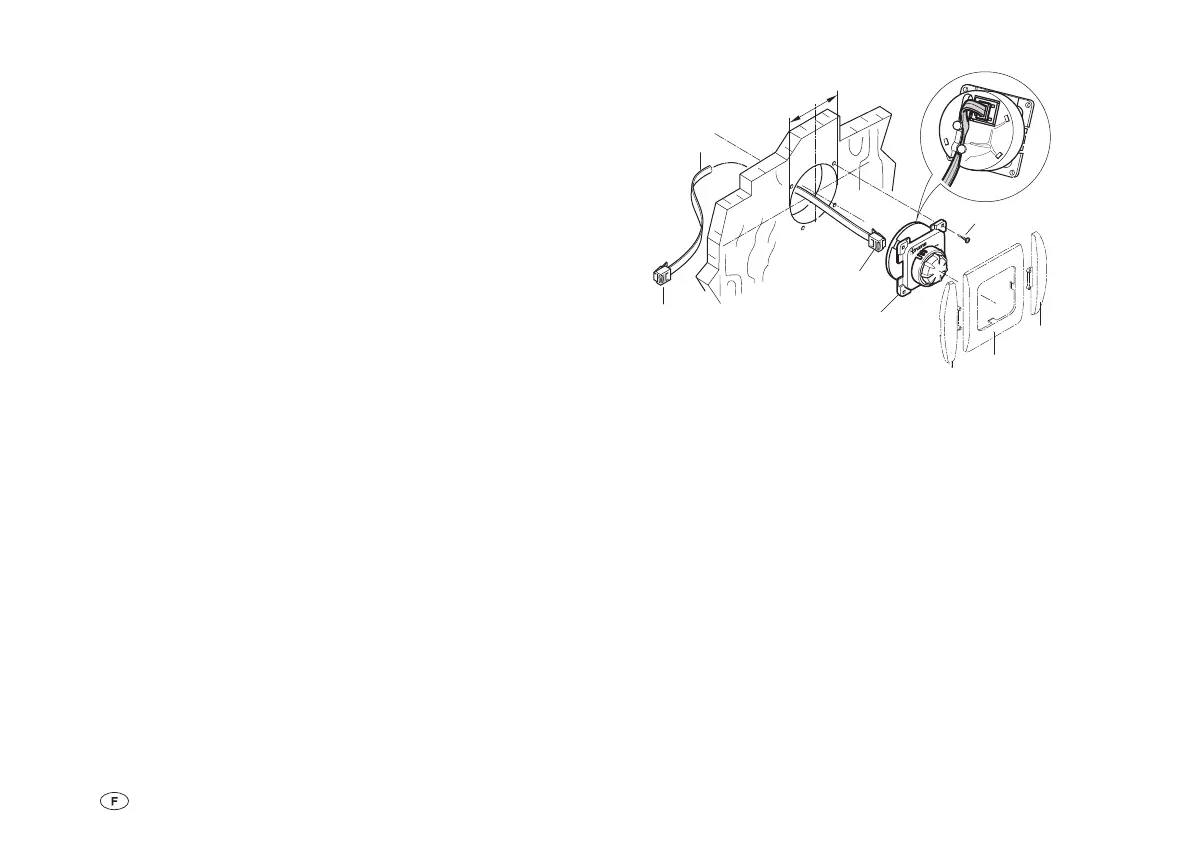

Pièce de commande CP classic
– Percer un trou Ø55 mm.
– Attention: longueur du câble de pièce de commande maxi-
mum 10 m.
– Enficher la fiche (3) du câble de pièce de commande (2) sur
la pièce de commande (1).
– Bloquer le câble de pièce de commande (2) dans le guidage
de câble de la pièce de commande.
– Poser le câble de pièce de commande (2) jusqu’au chauf-
fage et le brancher.
– Veiller à ce que toutes les fiches soient enclenchées.
– Fixer la pièce de commande avec 4 vis (4).
– Enfoncer le cadre de protection (10) avec les pièces laté-
rales (11).
2
1
4
60
°
40
°
Combi
3
1
4
5
2
Ø 55 mm
11
11
10
3
3
