Pièce de commande CP classic et
commutateur d’énergie CP E classic
(seulement Combi Diesel E)

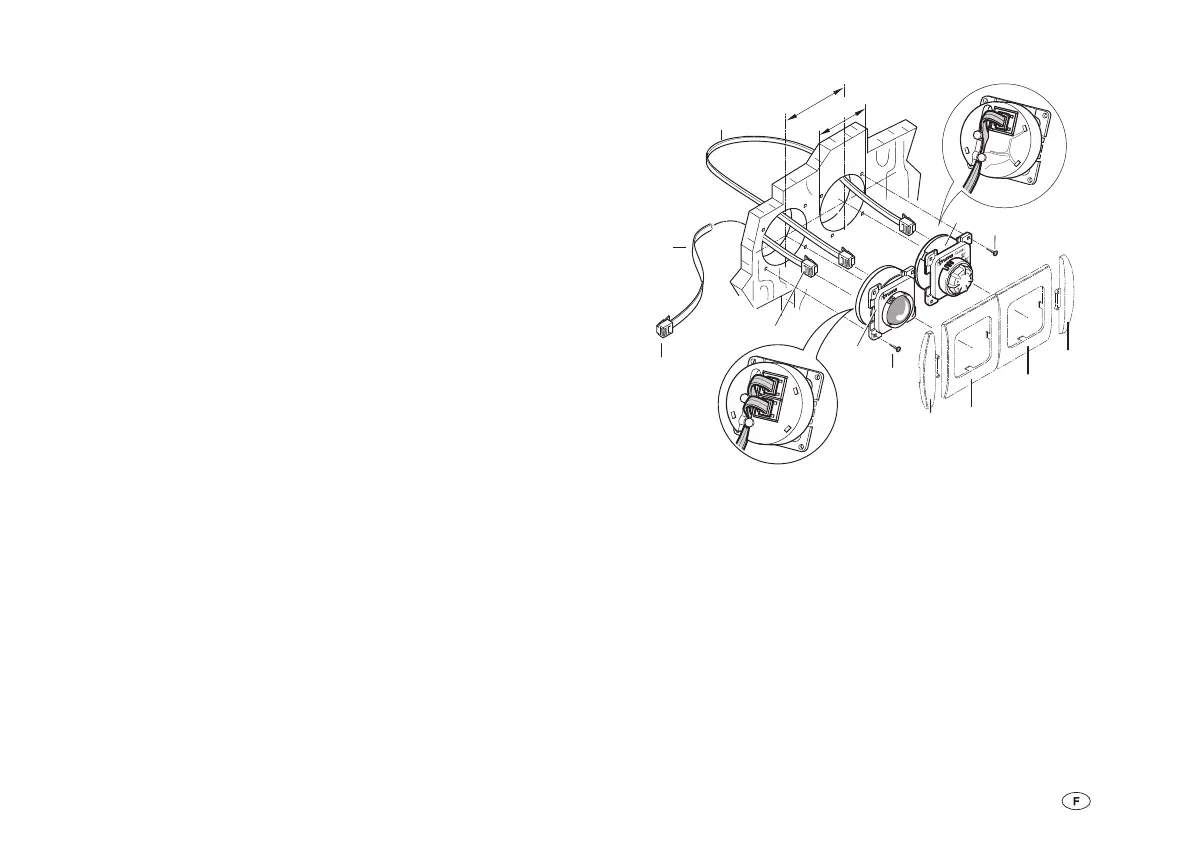

– Percer un trou de respectivement Ø 55 mm (entraxe des
trous 66 mm).
– Raccorder la pièce de commande (1) et le commutateur
d’énergie (5) avec le câble de raccordement pour pièce de
commande (6).
– Attention: longueur du câble de pièce de commande maxi-
mum 10 m.
– Enficher la fiche (3) du câble de pièce de commande (2)
sur le commutateur d’énergie (5). Bloquer les câbles (2 + 6)
dans les guidages de câble des éléments de commande.
– Poser le câble de pièce de commande (2) jusqu’au chauf-
fage et le brancher.
– Veiller à ce que toutes les fiches soient enclenchées.
– Fixer les éléments de commande avec respectivement 4 vis (4)
– Enfoncer le cadre de protection (10) avec les pièces laté-
rales (11).
66 mm
Ø 55 mm
2
4
4
3
11
11
10
10
6
1
5
3
