Truma CP E classic - Montaggio

49
Montaggio
Scelta della posizione
Installare gli elementi di comando in un punto protetto
dall’umidità e dall’acqua.

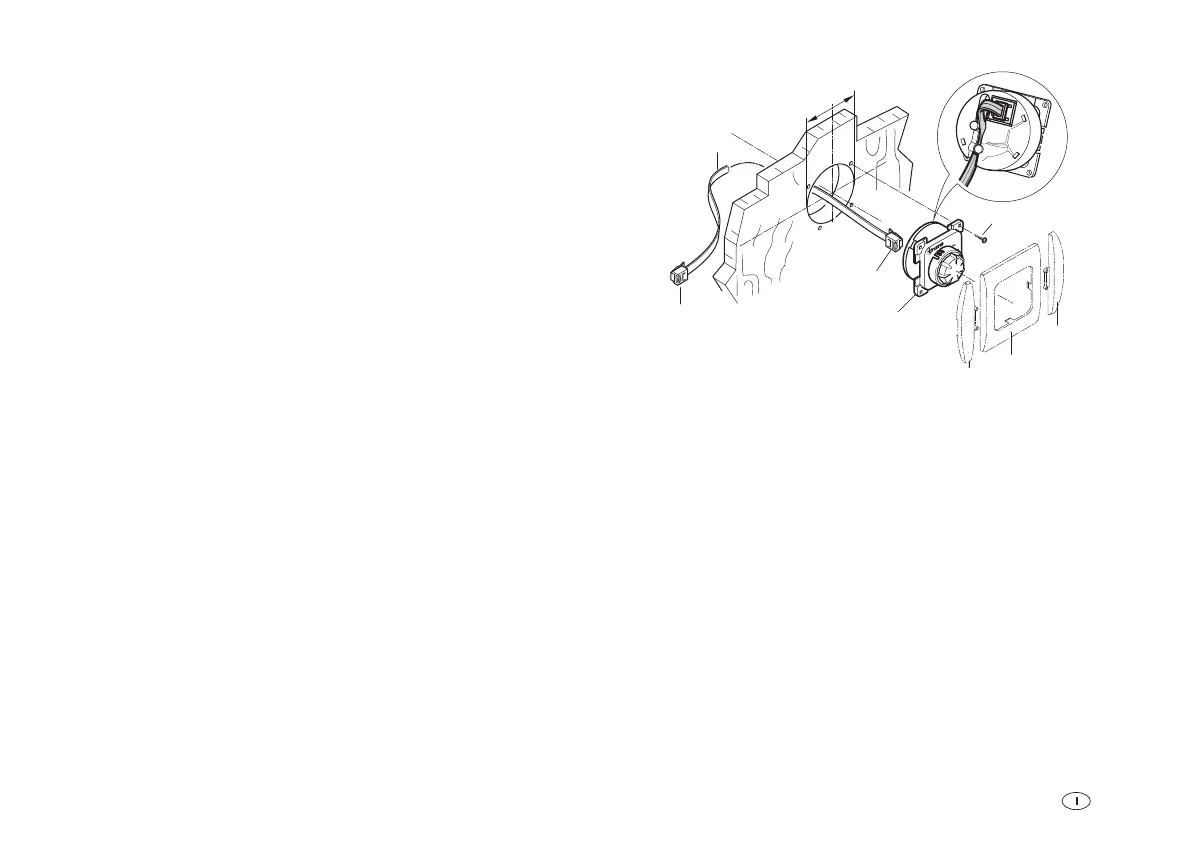

Unità di comando CP classic
– Eseguire un foro di Ø 55 mm.
– Attenzione: lunghezza max. del cavo dell’unità di comando
10 m.
– Inserire il connettore (3) del cavo dell’unità di comando (2)
sull’unità di comando (1).
– Fissare il cavo dell’unità di comando (2) nel passacavi
dell’unità di comando.
– Posare il cavo dell’unità di comando (2) al riscaldamento e
collegarlo.
– Accertarsi che tutti i connettori si inseriscano in posizione
con uno scatto.
– Fissare l’unità di comando con 4 viti (4).
– Posizionare la cornice (10) con gli elementi laterali (11).
2
1
4
60
°
40
°
Combi
3
1
4
5
2
Ø 55 mm
11
11
10
3
3
