50
Unità di comando CP classic e selettore
alimentazione energetica CP E classic
(solo Combi Diesel E)

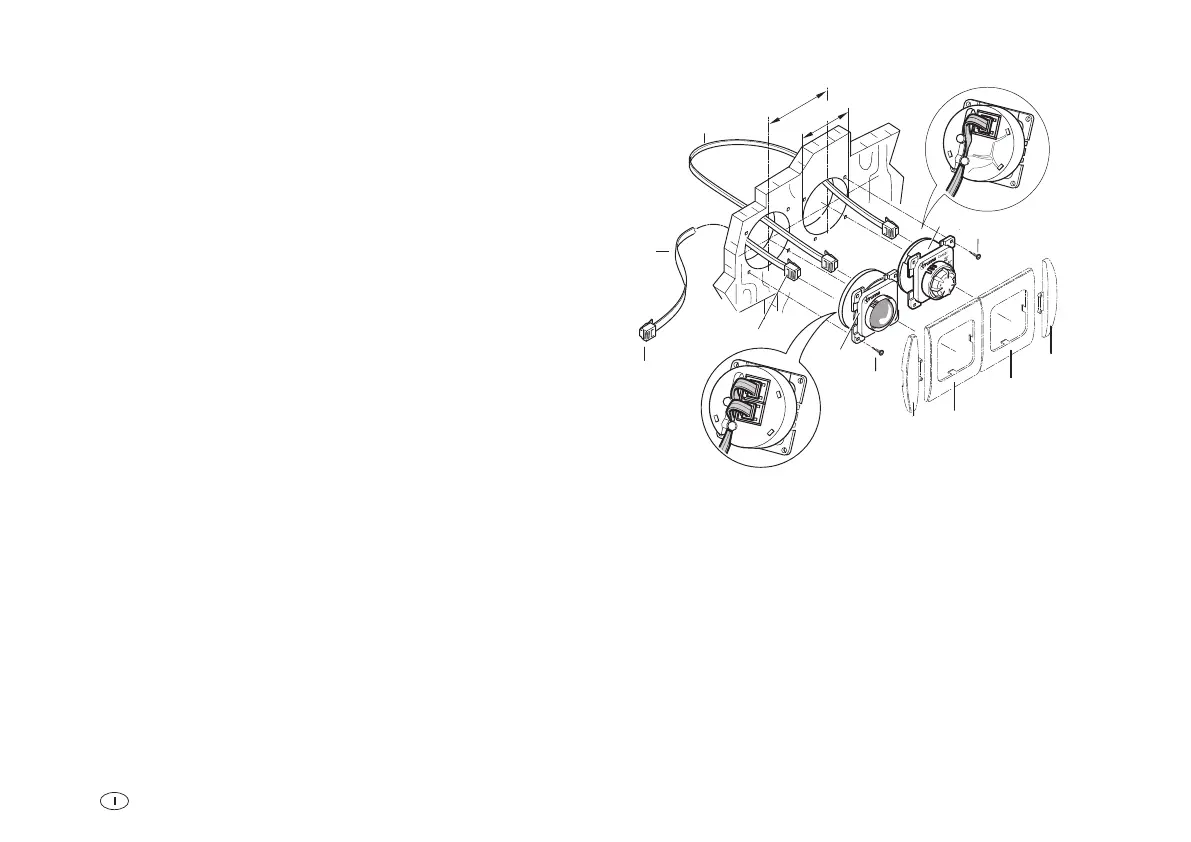

– Eseguire ogni volta un foro di Ø 55 mm (distanza dal centro
del foro 66 mm).
– Collegare l’unità di comando (1) e il selettore dell’alimenta-
zione energetica (5) con il cavo di collegamento dell’unità di
comando (6).
– Attenzione: lunghezza max. del cavo dell’unità di comando
10 m.
– Inserire il connettore (3) del cavo dell’unità di comando (2)
sul selettore dell’alimentazione energetica(5). Fissare i cavi
(2 + 6) nei passacavi degli elementi di comando.
– Posare il cavo dell’unità di comando (2) al riscaldamento e
collegarlo.
– Accertarsi che tutti i connettori si inseriscano in posizione
con uno scatto.
– Fissare gli elementi di comando con 4 viti (4).
– Posizionare la cornice (10) con gli elementi laterali (11).
66 mm
Ø 55 mm
2
4
4
3
11
11
10
10
6
1
5
3
