Truper SCI-10 - Solución de Problemas

Diagrama de conexión eléctrica
ANTES DE ACCEDER A LAS TERMINALES, TODOS LOS
CIRCUITOS DE ALIMENTACIÓN DEBEN DESCONECTARSE.
ADVERTENCIA
Mantenimiento
Solución de problemas
12
La máquina no
funciona cuando se
prende.
La cinta no se mueve
al funcionar el motor.
La cinta no corta en
una línea recta.
La cinta no corta, o
corta muy
lentamente.
El polvo se acumula
en el interior de la
máquina.
Polvo dentro de la
cubierta del motor.
La máquina no corta
a ángulos de 45° o
90°.
La cinta no puede ser
posicionada de
manera apropiada en
los volantes.
• No hay suministro de energía.
• El cable de alimentación está defectuoso.
• La perilla de tensión de la cinta no está apretada.
• La cinta se ha zafado de uno de los volantes.
• La cinta de la sierra se ha roto.
• La banda de dirección se ha roto.
• No se está utilizando la defensa de apoyo.
• El ritmo de alimentación es demasiado rápido.
• Los dientes de la cinta están sin filo o dañados.
• Las guías de la cinta no están bien ajustadas.
• Los dientes no tienen filo.
• La cinta fue montada al revés.
• Esto es debido al uso normal.
• Esto es debido al uso normal.
• La mesa no está en los ángulos correctos en
relación con la cinta.
• La cinta no tiene filo o se ejerció demasiada
presión en la pieza de trabajo.
• Los volantes están torcidos.
• La perilla de alineación del volante no ha
sido ajustada adecuadamente.
• La cinta está defectuosa.
• Revise el cable por alguna rotura.
• Acuda a un Centro de Servicio Autorizado
para su reparación.
• Apague el motor y apriete la perilla de tensión de la
cinta.
• Abra los gabinetes y revise la colocación de la cinta.
• Reemplace la cinta.
• Reemplace la banda.
• Utilice la defensa de apoyo.
• Alimente la pieza de trabajo lentamente y con una
presión moderada y constante para que la cinta no
se doble.
• Cambie la cinta por una nueva.
• Ajuste las guías de la cinta (consulte la página 8).
• Reemplace la cinta (consulte la página 11).
• Coloque la cinta correctamente.
• Limpie la máquina regularmente. Abra los
gabinetes y retire el polvo con una aspiradora y un
cepillo.
• Limpie las ranuras de ventilación del motor con una
aspiradora. Retire el polvo constantemente para
prevenir que se introduzca dentro de la cubierta.
• Ajuste la mesa (consulte la página 7).
• Reemplace la cinta o ejerza menos presión en la
pieza de trabajo.
• Acuda a un Centro de Servicio Autorizado
para su reparación.
• Ajuste la perilla (consulte la página 11).
• Reemplace la cinta por una nueva.
Problema Causa Solución

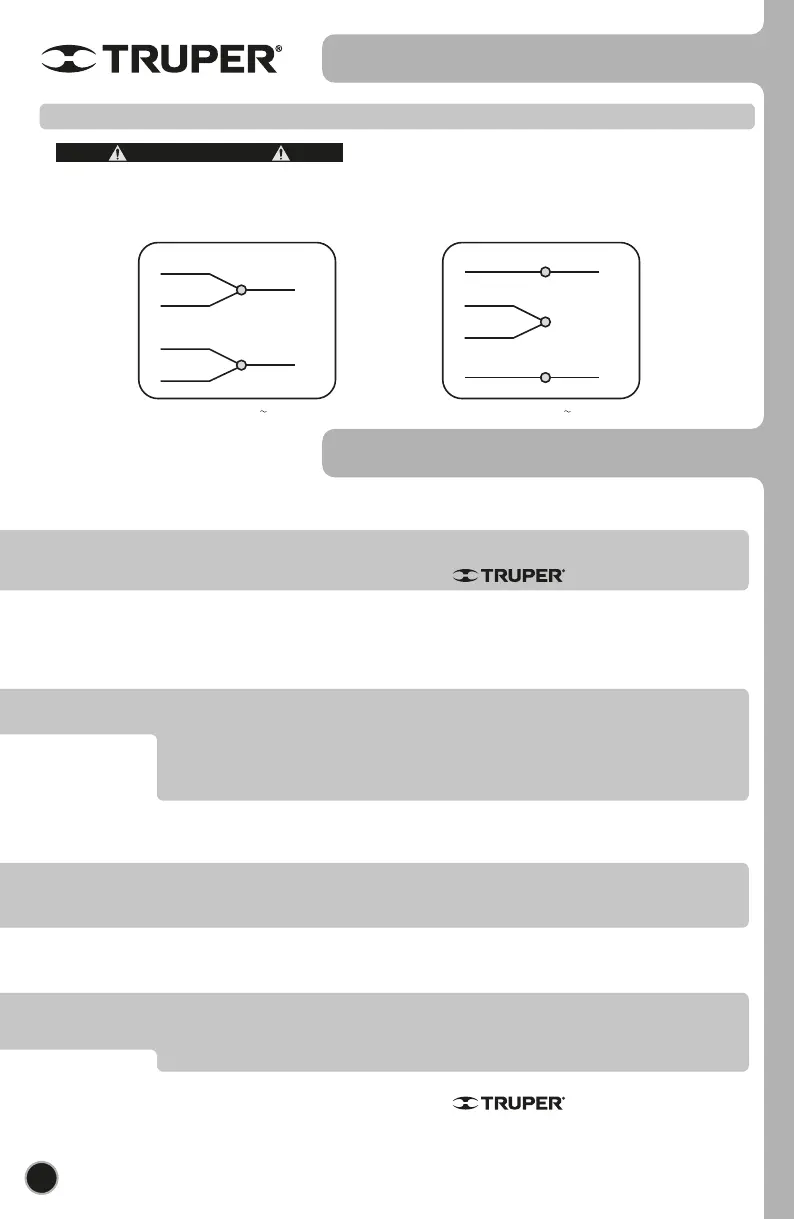

A continuación se muestran los diagramas eléctricos para realizar las conexiones del motor de acuerdo a la tensión de
suministro.
Conexión a 120 V
ESPAÑOL
NEGRO
AMARILLO
AZUL
BLANCO
NEGRO
BLANCO
L1
L2
Conexión a 220 V
AZUL
AMARILLO
BLANCO
L2
NEGRO
BLANCO
NEGRO
L1
