E
44,4 mm
Polea inferior
Polea superior
39 mm
23 mm
10 mm
9,8 mm
10 mm
9,8 mm
8 mm
8 mm
32 mm
26 mm
49 mm
50 mm
9
Ajustes
L
A
I
J
K
D
F
I
H
C
B

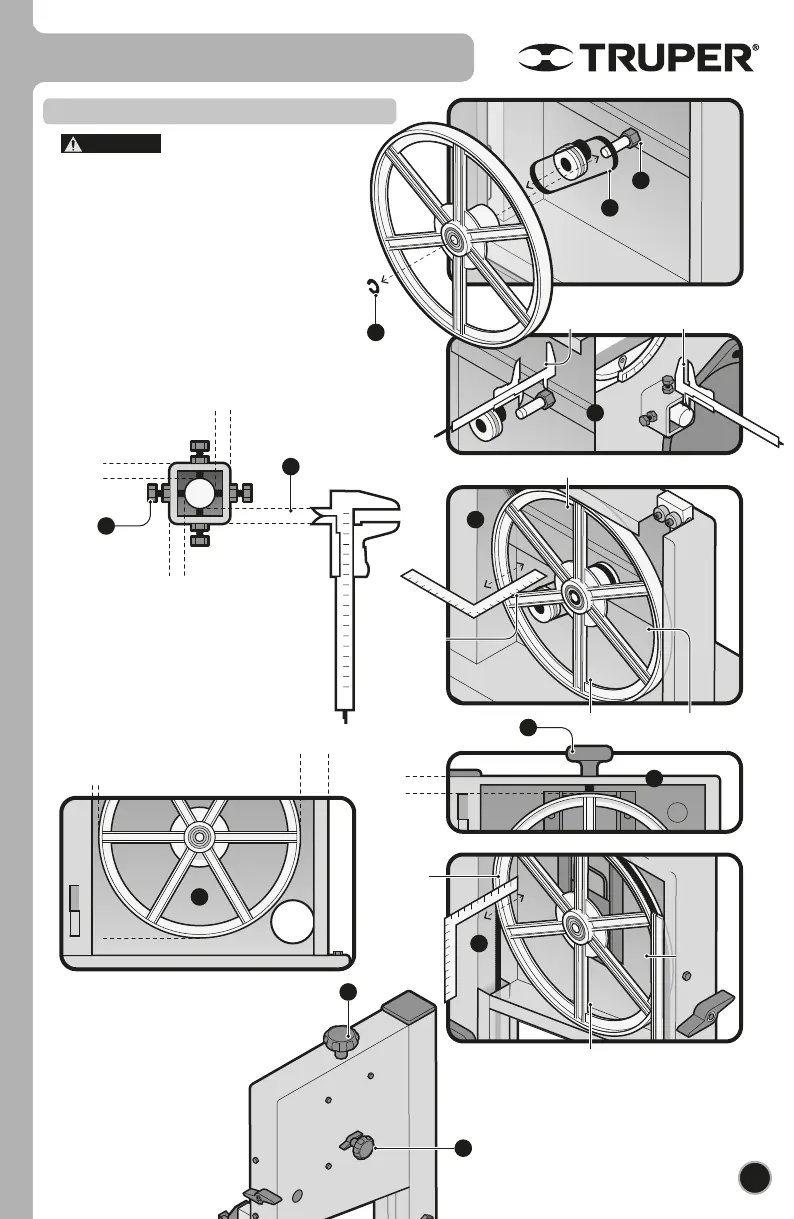

• Las poleas están ajustadas de
fábrica para que la sierra corra adecuadamente, sólo
deben ser ajustadas en caso de que el recorrido de la
sierra sea deficiente.
• Con ayuda de unas pinzas para seguros retire el
seguro omega (A) para retirar la polea inferior.
• Retire la banda (B).
• Afloje la tuerca (C) y los cuatro pernos de ajuste del
eje (D) que se encuentran en la parte posterior, para
que el eje pueda ser recorrido con libertad.
• Recorra el eje de manera que en la parte frontal
sobresalga 44,4 mm y en la parte posterior
sobresalga 8 mm (E). Apriete la tuerca (C).
• Apriete los cuatro pernos de ajuste para que el eje quede
centrado con respecto al cuadro de acuerdo a las medidas del
gráfico (F).
Poleas
• Monte la sierra cinta en ambas poleas y
céntrela.
• Coloque la perilla de tensión ( I ) de la cinta de
corte en el orificio superior del gabinete y
gírela en el sentido de las manecillas
del reloj para tensar la cinta
hasta que la polea se ajuste a
las medidas del gráfico J.
ATENCIÓN
• Coloque de nuevo la banda, la polea y el
seguro omega.
• Verifique que la profundidad de la polea esté
de acuerdo a las medidas indicadas en el
gráfico G en su parte superior, inferior,
izquierda y derecha.
• Verifique que la distancia de la polea con
respecto a la distancia de las paredes interiores
del gabinete coincida con las medidas del gráfico H.
• Para ajustar la polea a las medidas
indicadas en el gráfico K, gire la perilla
que se encuentra en la parte posterior
del gabinete superior (L).
Polea inferior
48 mm
50 mm
50 mm 50 mm
I
G
ESPAÑOL
