•Para evitar choques elétricos, certifique-se de que o sistema Microinversor esteja
desconectado da rede de distribuição doméstica e que o disjuntor AC esteja aberto.
•Certifique-se de que todos os cabos AC estejam conectados corretamente e que nenhum dos
fios esteja comprimido ou danificado.
•Use cabo AWG 12 (4 mm²) para cabo final AC.
•O Técnico instalador é responsável por selecionar um tipo de cabo AC e conectar
corretamente o sistema Microinversor à rede de distribuição doméstica.
•Os conectores AC podem ser fornecidos por diferentes fornecedores. As definições de porta
estão sujeitas às características dos objetos presentes.

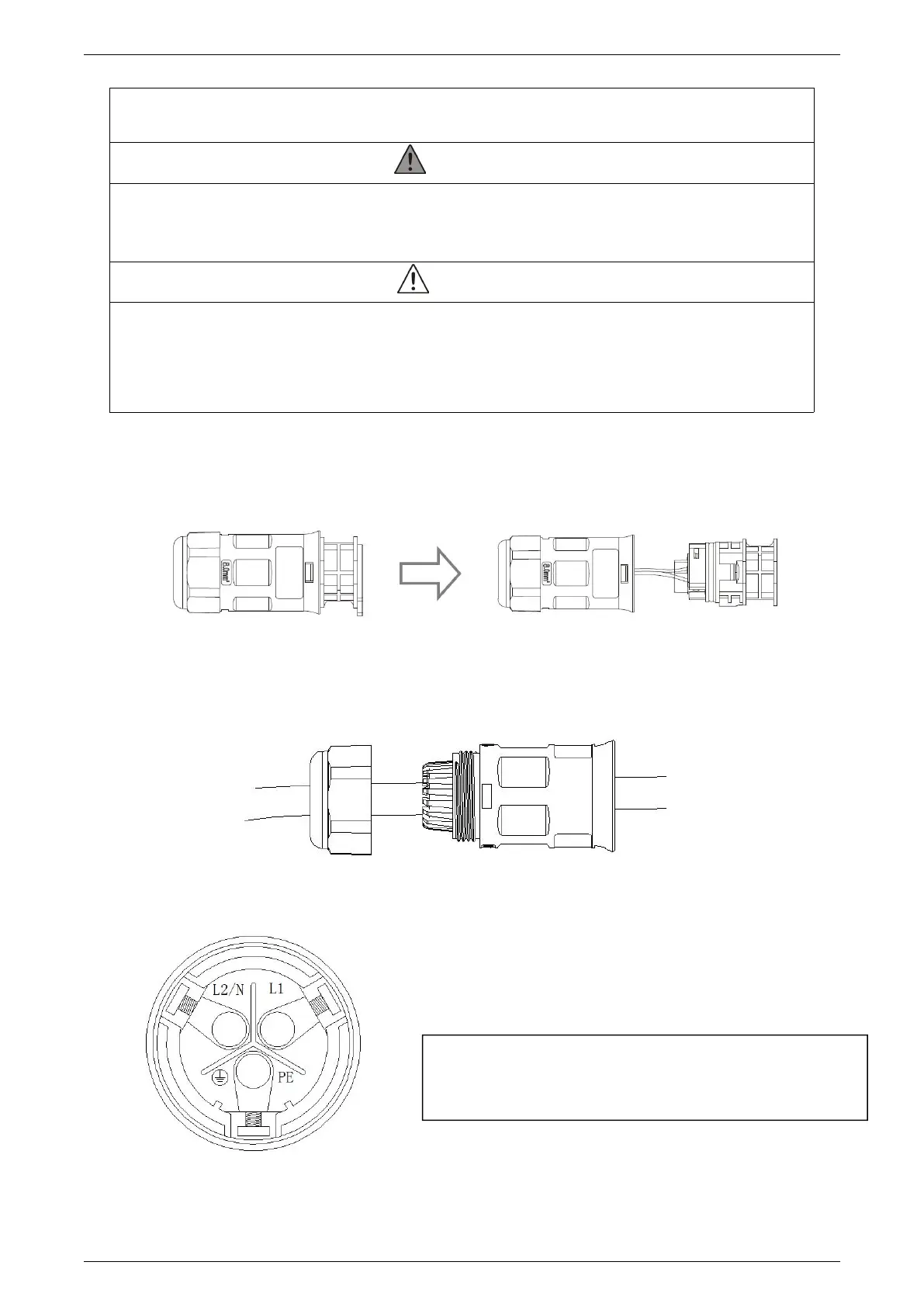

Retire o conector AC da embalagem. Separe-o conforme mostrado abaixo.
Passe o cabo AC pela carcaça do conector AC e o conecte à porta correta.
A definição da porta é mostrada abaixo:
Remonte o conector AC conforme mostrado abaixo.
L: Live/ Vivo (Brown/Red – Marron/Vermelho)
N: Neutral/ Neutro (Blue/Black – Azul/ Preto)
PE: Ground/ Terra (Yellow/Green – Amarelo/ Verde)
