21
Instalación típica de montaje directo (en un tanque subterráneo)
Materiales:
Tubería de 2 pulg. cortada y
roscada en ambos extremos
que se extiende
aproximadamente
79 cm (31 pulg.) sobre el
terreno cuando se instala en
el reborde del tanque.
Tubería de 1-1/4 pulg.
cortada a un largo que se
extiende dentro de 7,6 cm (3
pulg.) del fondo del tanque
cuando se atornilla en el
adaptador de éste, el que a
su vez se atornilla en el
acoplamiento de tubos
(consulte el diagrama
INSTALACIÓN DE
MONTAJE DIRECTO).
Sellador de junta de tubería
roscada adecuado para la
aplicación.
Procedimiento de
instalación:
1) Instale la tubería de
2 pulg. en el reborde del
tanque, selle las roscas para
impermeabilizarlas con un
sellador apropiado.
2) Atornille un acoplamiento de
tubos estándar de 2 pulg. en
la parte superior de la tubería,
selle las roscas para
impermeabilizarlas con un
sellador apropiado.
3) Atornille la tubería de 1-1/4
pulg. en el adaptador del
tanque. Selle las roscas para
impermeabilizarlas con un
sellador apropiado.
4) Atornille el adaptador del tanque en el acoplamiento de 2 pulg., selle las roscas para
impermeabilizarlas con un sellador apropiado.
5) Monte la bomba en el adaptador del tanque, selle las roscas para impermeabilizarlas con un
sellador apropiado.
¡ADVERTENCIA! Las juntas de tuberías roscadas y las conexiones se deben sellar con
un sellador adecuado o cinta selladora para minimizar las posibilidades de filtraciones.
TUBERÍA DE 2 PULG.
ELE
ACIÓN MÁXIMA
Gasolina 3 m (10 pies)
Diesel 4,5 m (15 pies)

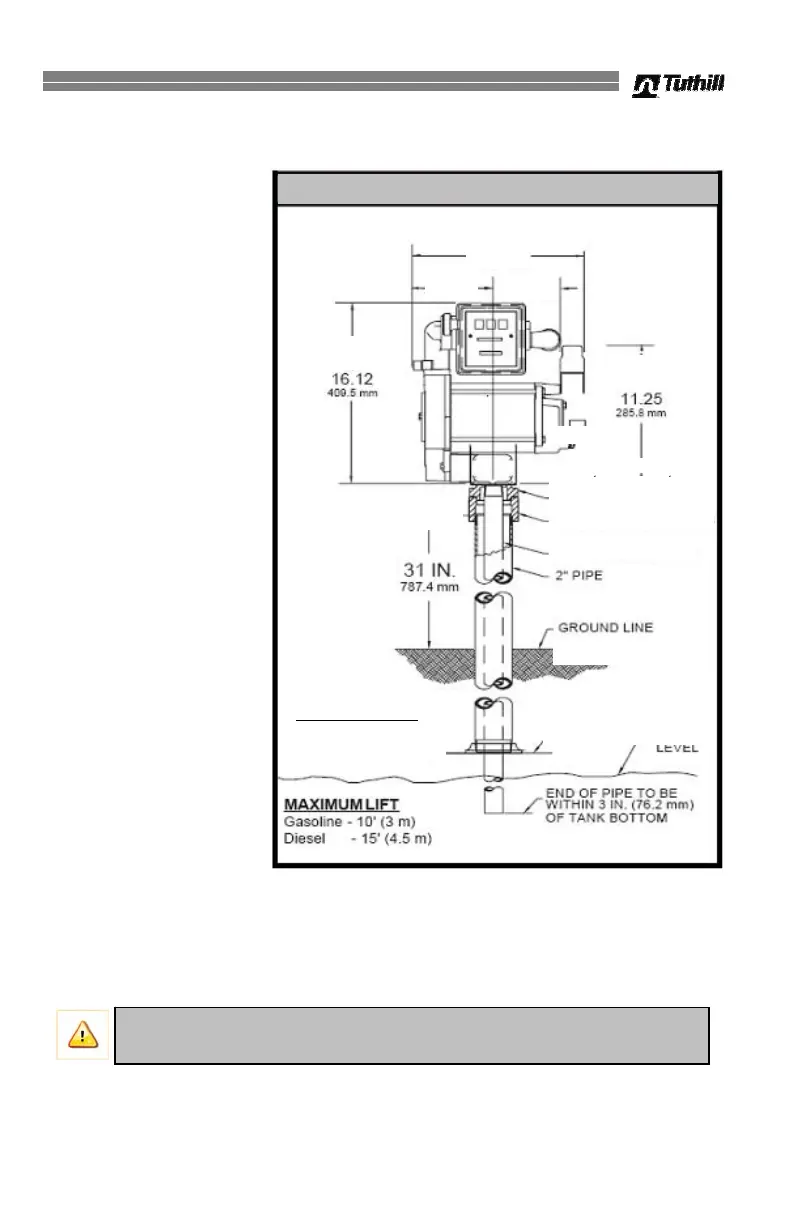

INSTALACIÓN DE MONTAJE DIRECTO
78,7 cm
31 pulg.
41,0 cm
16,12 pulg.
38,1 cm
15 pulg.
28,6 cm
11,25 pulg.
LÍNEA A TIERRA
13,3 cm
5,25 pulg.
14,9 cm
5,88 pulg.
TUBERÍA DE SUCCIÓN
DE 1-1/4 PULG.
ACOPLAMIENTO DE TUBOS
ESTÁNDAR DE 2 PULG.
ADAPTADOR 700F0651
BOMBA
LÍNEA DEL
TANQUE
NIVEL
DEL
LÍQUIDO
EL EXTREMO DE LA
TUBERÍA ESTÁ AL MENOS A
DE 7,6 CM (3 PULG.) DEL
FONDO DEL TANQUE
Especificaciones adicionales en la página 15.
TUBERÍA DE 2 PULG.
