22

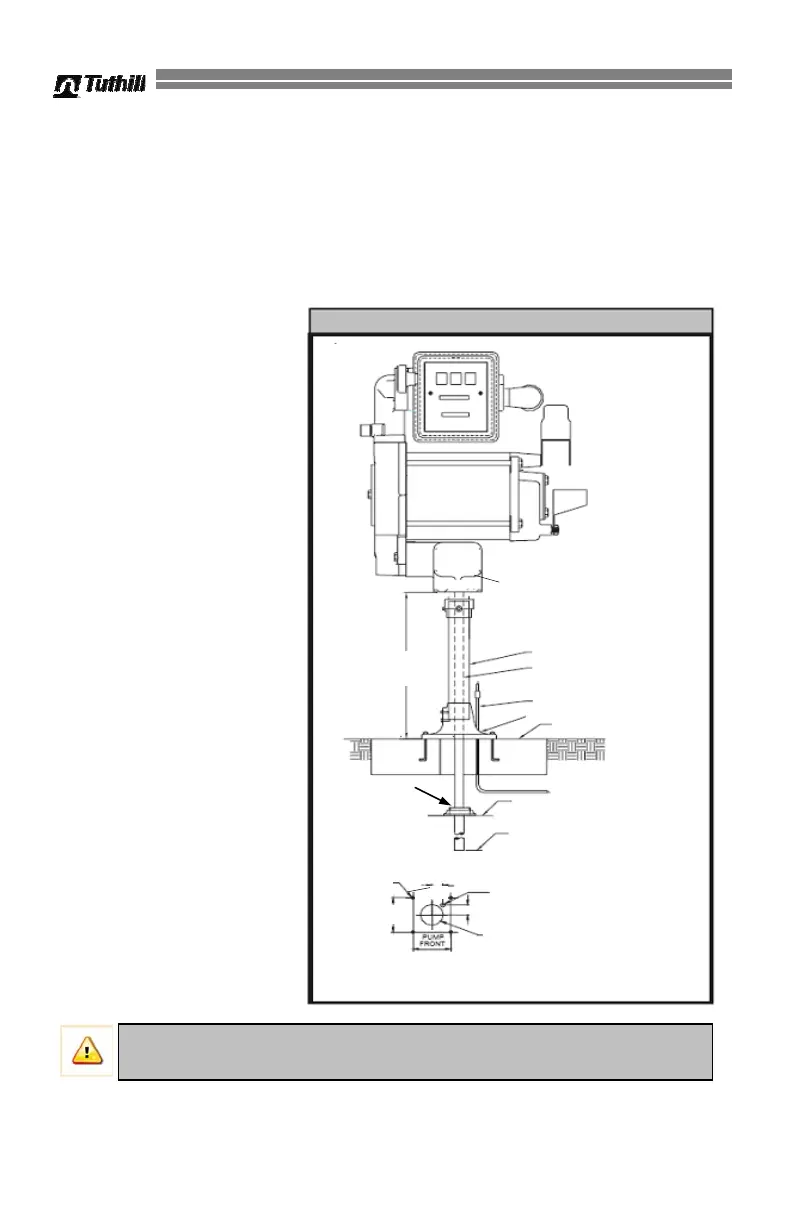

Instalación típica de “isla”
Materiales:
Tubería de succión roscada de 1-1/4 pulg., cortada para que se extienda 82,5 cm
(32-1/2 pulg.) sobre la isla.
Juego de soporte FRPA125 (incluye tubería de pedestal 600F2130, base de bomba 700F3060 y
acoplador).
Sellador de junta de tubería roscada adecuado para la aplicación.
Procedimiento de instalación:
1) Retire el acoplador desde la
tubería de soporte soltando los
tornillos de fijación.
2) Deslice el conjunto de tubería de
soporte/base de la bomba sobre la
tubería de succión de 1-1/4 pulg.
3) Suelte los tornillos en la base de la
bomba para permitir que la tubería
de soporte se deslice y exponga el
extremo de la tubería de succión.
4) Atornille el acoplador en la tubería
de succión, selle las roscas para
impermeabilizarlas con un sellador
apropiado.
5) Deslice la tubería de soporte en el
acoplador y apriete los tornillos de
fijación.
6) Apriete los tornillos en la base de
la bomba.
7) Monte la bomba en el acoplador,
selle las roscas para
impermeabilizarlas con un sellador
apropiado.
¡ADVERTENCIA! Las juntas de tuberías roscadas y las conexiones se deben sellar con
un sellador adecuado o cinta selladora para minimizar las posibilidades de filtraciones.
REBORDE DEL TANQUE
ELEVACI
N M
XIM
Gasolina 3 m (10 pies)
Diesel 4,5 m (15 pies)
Especificaciones adicionales en la página 15.
82,5 cm
32,12 pulg.
LÍNEA DEL TANQUE
ACOPLAMIENTO DE TUBOS ESTÁNDAR DE 2 PULG.
TUBERÍA DE SUCCIÓN DE 1-1/4 PULG.
BOMBA
TUBERÍA DE PEDESTAL 600F2130
ISLA DE CONCRETO
91 CM
36 PULG.
CUADRADAS
AGUJERO DE PASO
DE 10 CM (4 PULG.)
DE DIÁMETRO
CONDUCTO ELÉCTRICO
EL EXTREMO DE LA TUBERÍA DE SUCCIÓN
DE 1-1/4 PULG. DEBE ESTAR AL MENOS A
7,6 CM (3 PULG.) DEL FONDO DEL TANQUE
PERNOS DE
1/2 PULG.
CONDUCTO ELÉCTRICO
PARTE DELANTER
DE LA BOMBA
DISEÑO PARA LOS PERNOS
DE ANCLAJE DE LA BASE
4,8 CM
1-7/8 PULG.
4
8 CM
1-7/8 PULG.
19,8 CM (7-25/32 PULG.)
19,8 CM
(7-25/32 PULG.)
BASE DE BOMBA 700F306
INSTALACIÓN DE ISLA RECOMENDAD
