130

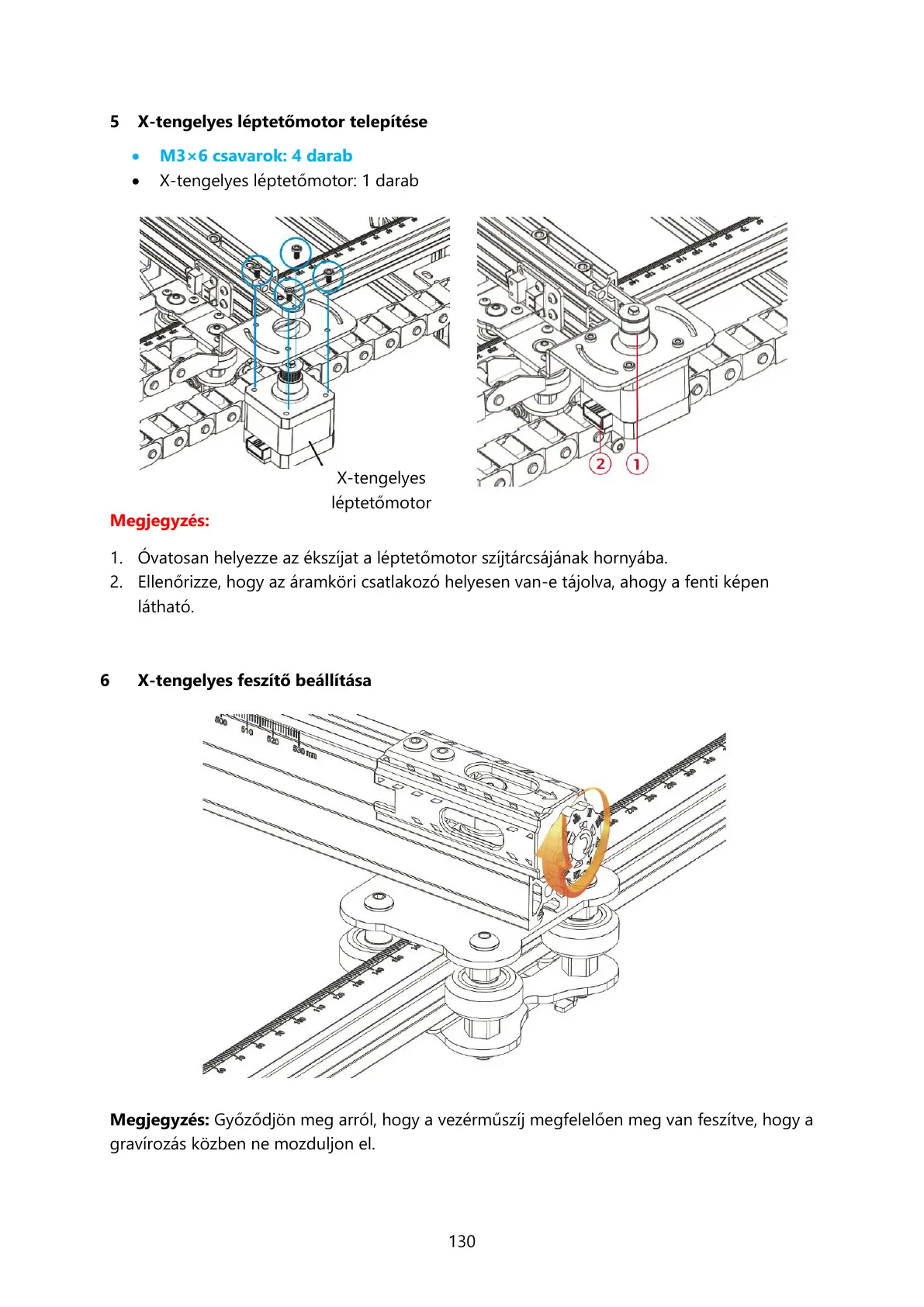

5 X-tengelyes léptetőmotor telepítése
M3×6 csavarok: 4 darab
X-tengelyes léptetőmotor: 1 darab
Megjegyzés:
1. Óvatosan helyezze az ékszíjat a léptetőmotor szíjtárcsájának hornyába.
2. Ellenőrizze, hogy az áramköri csatlakozó helyesen van-e tájolva, ahogy a fenti képen
látható.
6 X-tengelyes feszítő beállítása
Megjegyzés: Győződjön meg arról, hogy a vezérműszíj megfelelően meg van feszítve, hogy a
gravírozás közben ne mozduljon el.
