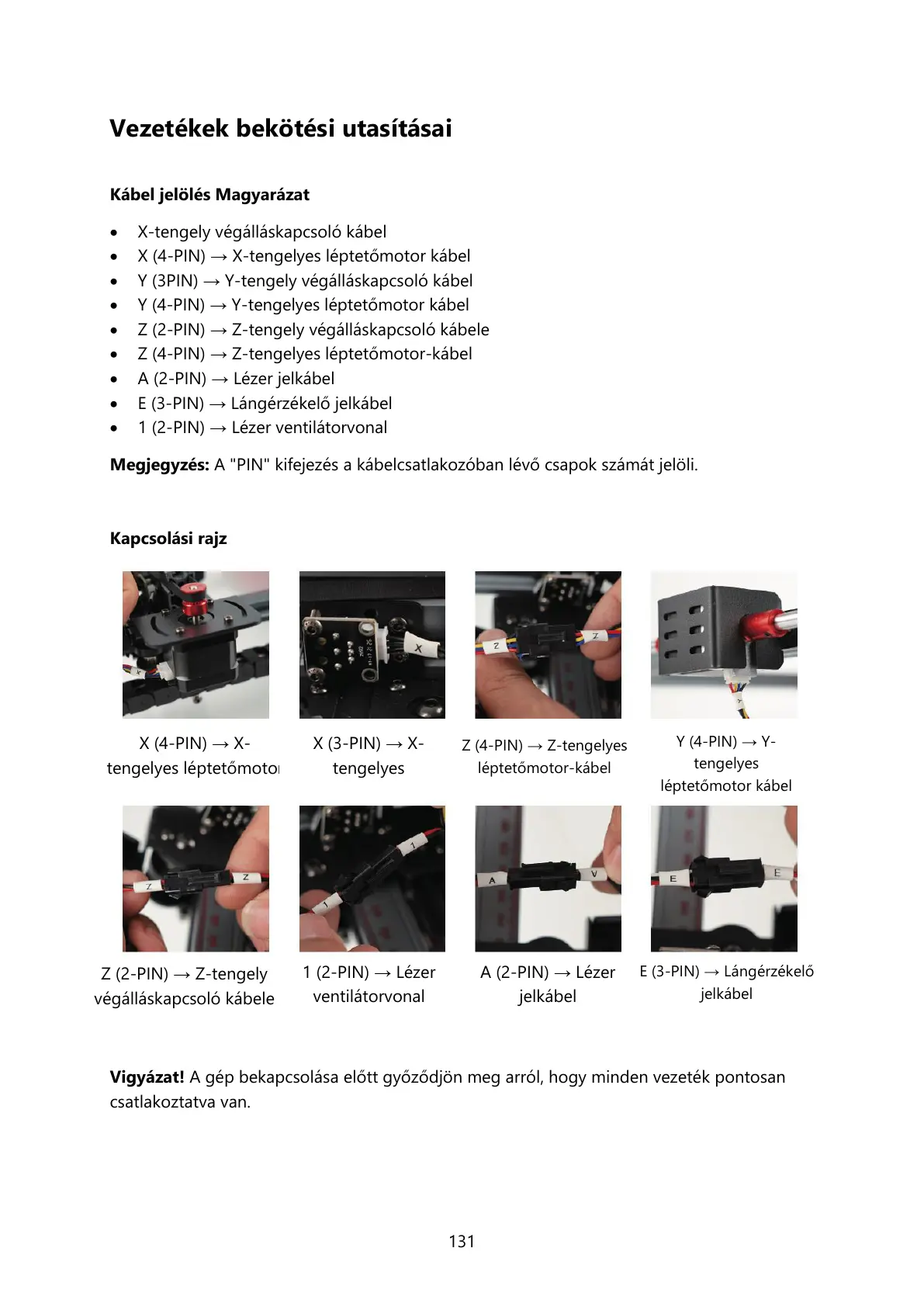

Vezetékek bekötési utasításai
Kábel jelölés Magyarázat
 X-tengely végálláskapcsoló kábel
 X (4-PIN) → X-tengelyes léptetőmotor kábel
 Y (3PIN) → Y-tengely végálláskapcsoló kábel
 Y (4-PIN) → Y-tengelyes léptetőmotor kábel
 Z (2-PIN) → Z-tengely végálláskapcsoló kábele
 Z (4-PIN) → Z-tengelyes léptetőmotor-kábel
 A (2-PIN) → Lézer jelkábel
 E (3-PIN) → Lángérzékelő jelkábel
 1 (2-PIN) → Lézer ventilátorvonal
Megjegyzés: A "PIN" kifejezés a kábelcsatlakozóban lévő csapok számát jelöli.
Kapcsolási rajz
Vigyázat! A gép bekapcsolása előtt győződjön meg arról, hogy minden vezeték pontosan
csatlakoztatva van.
X (4-PIN) → X-
tengelyes léptetőmotor
kábel
X (3-PIN) → X-
tengelyes
végálláskapcsoló kábel
Z (4-PIN) → Z-tengelyes
léptetőmotor-kábel
Y (4-PIN) → Y-
tengelyes
léptetőmotor kábel
Z (2-PIN) → Z-tengely
végálláskapcsoló kábele
1 (2-PIN) → Lézer
ventilátorvonal
A (2-PIN) → Lézer
jelkábel
E (3-PIN) → Lángérzékelő
jelkábel
