55

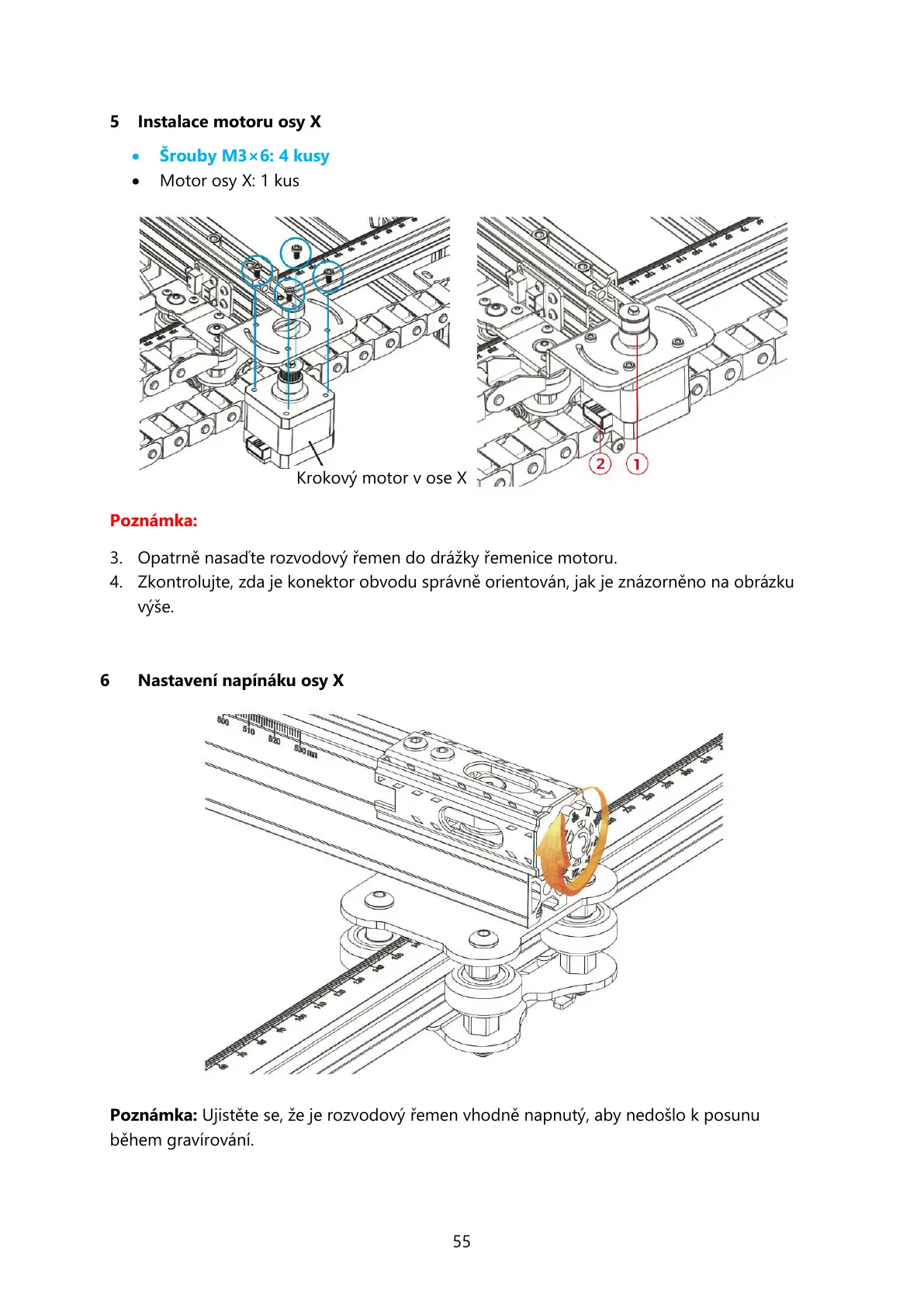

5 Instalace motoru osy X
Šrouby M3×6: 4 kusy
Motor osy X: 1 kus
Poznámka:
3. Opatrně nasaďte rozvodový řemen do drážky řemenice motoru.
4. Zkontrolujte, zda je konektor obvodu správně orientován, jak je znázorněno na obrázku
výše.
6 Nastavení napínáku osy X
Poznámka: Ujistěte se, že je rozvodový řemen vhodně napnutý, aby nedošlo k posunu
během gravírování.
