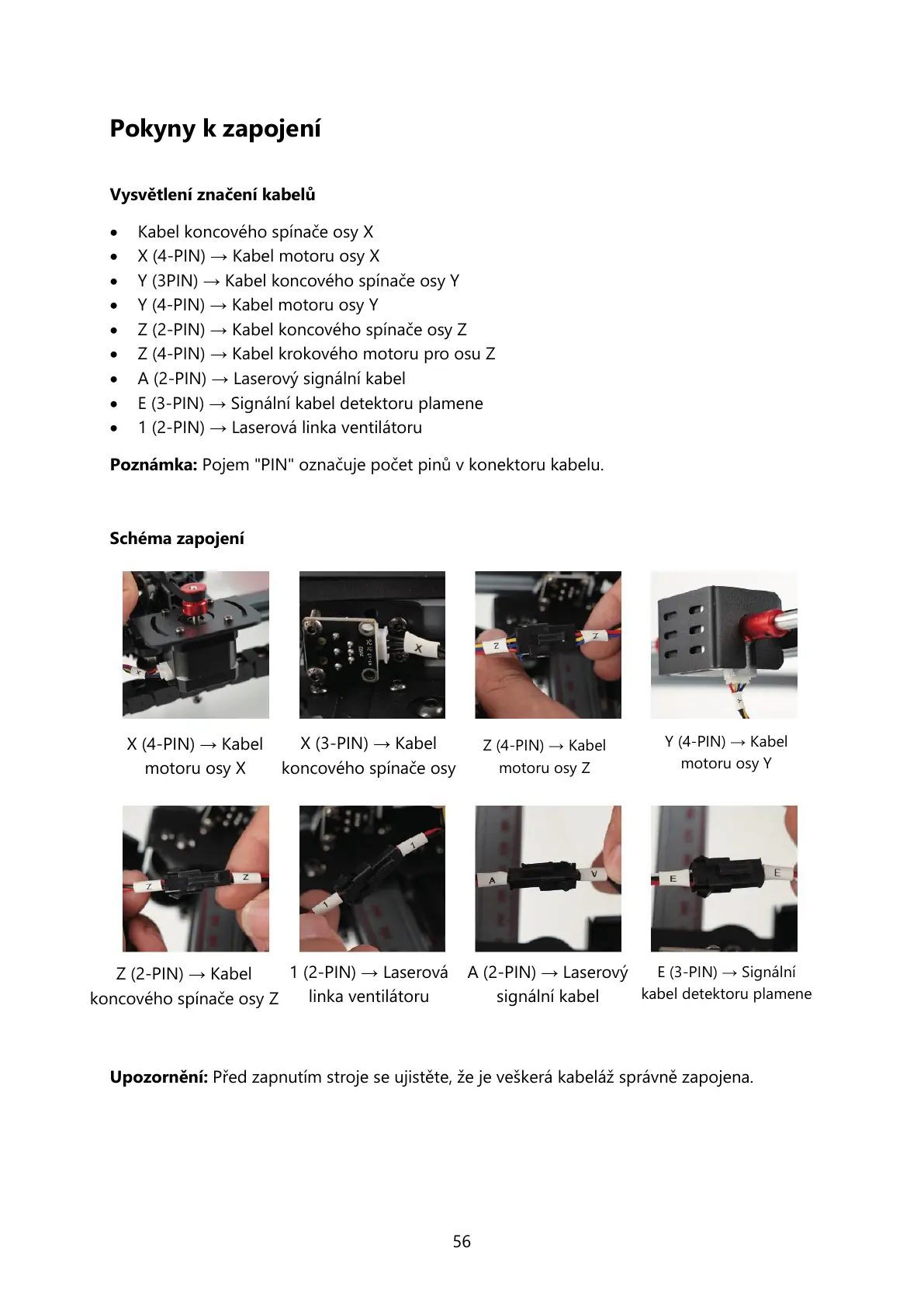

Pokyny k zapojení
Vysvětlení značení kabelů
 Kabel koncového spínače osy X
 X (4-PIN) → Kabel motoru osy X
 Y (3PIN) → Kabel koncového spínače osy Y
 Y (4-PIN) → Kabel motoru osy Y
 Z (2-PIN) → Kabel koncového spínače osy Z
 Z (4-PIN) → Kabel krokového motoru pro osu Z
 A (2-PIN) → Laserový signální kabel
 E (3-PIN) → Signální kabel detektoru plamene
 1 (2-PIN) → Laserová linka ventilátoru
Poznámka: Pojem "PIN" označuje počet pinů v konektoru kabelu.
Schéma zapojení
Upozornění: Před zapnutím stroje se ujistěte, že je veškerá kabeláž správně zapojena.
X (4-PIN) → Kabel
motoru osy X
X (3-PIN) → Kabel
koncového spínače osy
X
Z (4-PIN) → Kabel
motoru osy Z
Y (4-PIN) → Kabel
motoru osy Y
Z (2-PIN) → Kabel
koncového spínače osy Z
1 (2-PIN) → Laserová
linka ventilátoru
A (2-PIN) → Laserový
signální kabel
E (3-PIN) → Signální
kabel detektoru plamene
