K TYPE TE M P.
BULB
LIQUID
SPRINKLER FINISH
NATURAL BRASS
5.6
1/2
NPT
UPRIGHT
(TY313)
with Guard/
Shield
(G1/S1)
135°F (57°C) Orange
1, 2, 3
155°F (68°C) Red
175°F (79°C) Yellow
200°F (93°C) Green
286°F (141°C) Blue
PENDENT
(TY323)
with Guard/
Shield
(G1/S2) or
Shield only
(S2)
135°F (57°C) Orange
155°F (68°C) Red
175°F (79°C) Yellow
200°F (93°C) Green
286°F (141°C) Blue
NOTES:
1. Listed by Underwriters Laboratories, Inc. (UL).
2. Listed by Underwriters Laboratories, Inc. for use in Canada (C-UL).
3. Approved by Factory Mutual Research Corporation (FM).

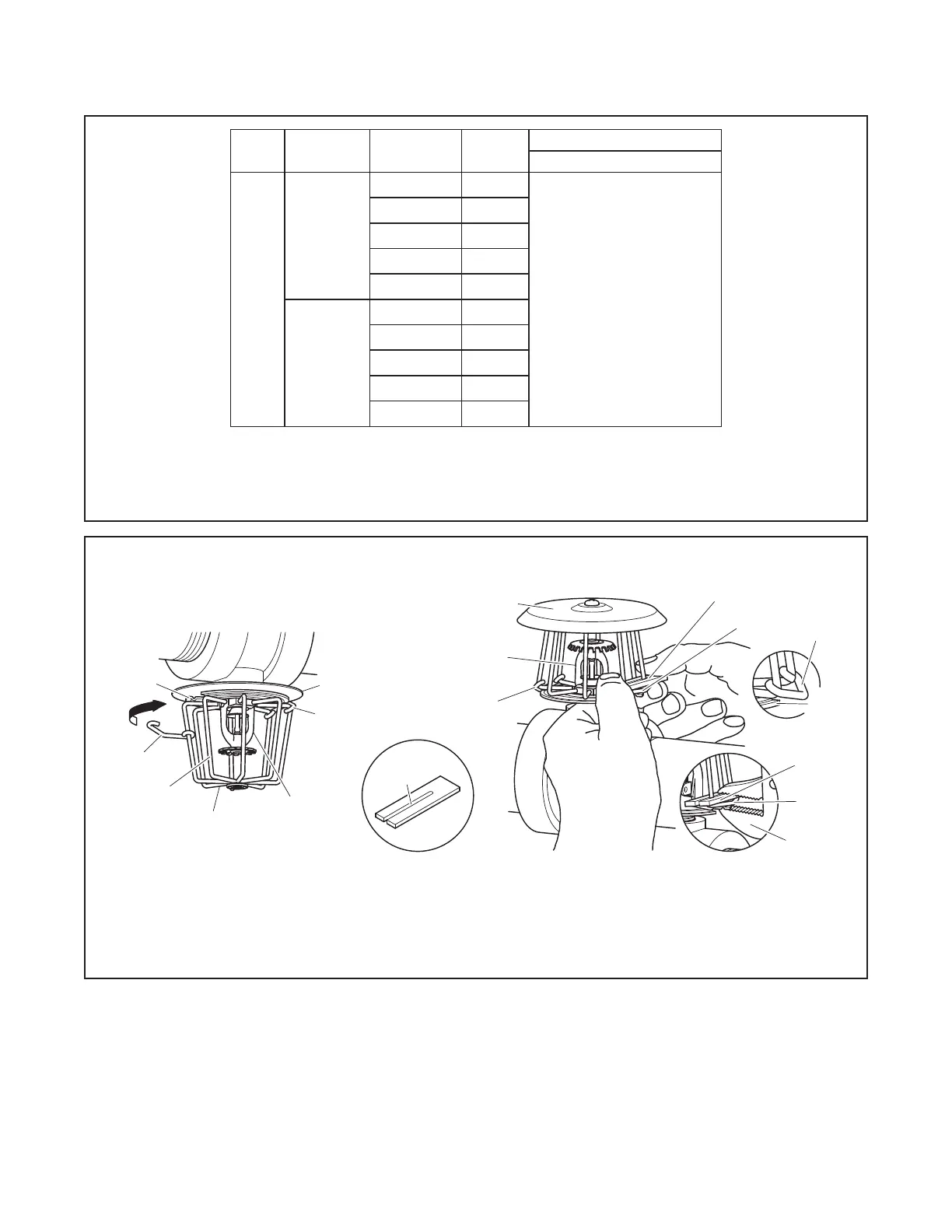

TABLE A
LABORATORY LISTINGS AND APPROVALS
TFP357
Page 3 of 6
WITH SPRINKLER PROPERLY INSTALLED,
CAREFULLY SPREAD BASE PLATES APART AND FIT
GUARD ONTO SPRINKLER ENGAGING SPRINKLER
THREAD RELIEF BY BASE PLATES
SWIVEL CLIPS OVER ADJACENT
BARS AND SLIDE TOWARD BASE
PLATES UNTIL SNUG
ADJACENT
BAR
BASE
PLATES
BASE
PLATES
FIRST
CLIP FULLY
ENGAGED
FIRST
CLIP FULLY
ENGAGED
INSTALLATION TOOL
(SHIPPED WITH
GUARDS)
BAR
SLOT
INSTALLATION
TOOL
A PLIER
MAY BE
USED
SECOND
CLIP FULLY
ENGAGED
WITH INSTALLATION TOOL APPLIED OVER
ADJACENT BARS, PRESS SECOND CLIP
TOWARD BASE PLATES UNTIL FULLY ENGAGED
INSTALLATION
TOOL
SERIES TY-FRB
UPRIGHT
SPRINKLER
MODEL
G1 GUARD
MODEL
S2 SHIELD
SERIES TY-FRB
PENDENT
SPRINKLER
MODEL
G1/S1 GUARD
WITH SHIELD
CLIP
CLIP
CLIP
FIGURE 4
INSTALLATION PROCEDURES FOR MODEL G1 GUARD AND S2 SHIELD (PENDENT SPRINKLER)
AND MODEL G1/S1 GUARD WITH SHIELD (UPRIGHT SPRINKLER)
