UCS C-SV 8A - Page 49

Doc. 85588U - Rev. 22/10/2020
USER MANUAL / MANUALE D’USOUSER MANUAL / MANUALE D’USO
EN-ITEN-IT
Drw. / Dis. 32367/h49/54

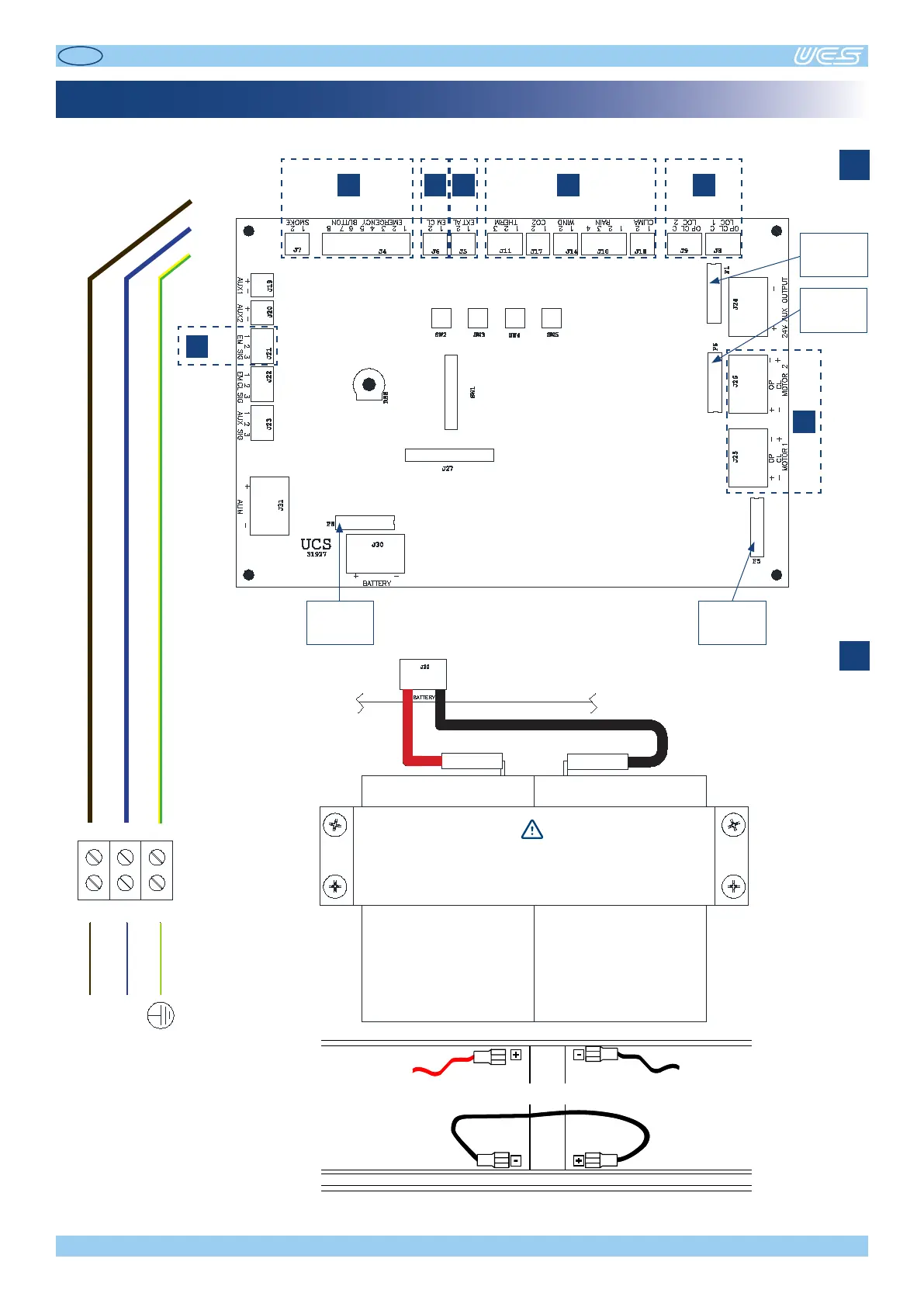

ELECTRICAL CONNECTIONS / COLLEGAMENTI ELETTRICI
ON OFF
Installbaeriescorrectlybymatchingthepolaries
Installare le baerie correamente rispeando le polarità
RED - ROSSO BLACK - NERO
L
N
BROWN - MARRONE BLUE - BLU GREEN/YELLOW - VERDE/GIALLO
BATTERIES - BATTERIA
(+)RED-ROSSO (-)BLACK-NERO
JUMPER - PONTICELLO
1
2
+ -
9
8 7 6 5 4
3
Fuse/Fusibile
5A(C-SV4A)
10A(C-SV8A)
Fuse/Fusibile
3A(C-SV4A)
5A(C-SV8A)
Fuse/Fusibile
5A(C-SV4A)
10A(C-SV8A)
Fuse/Fusibile
3A(C-SV4A)
5A(C-SV8A)
