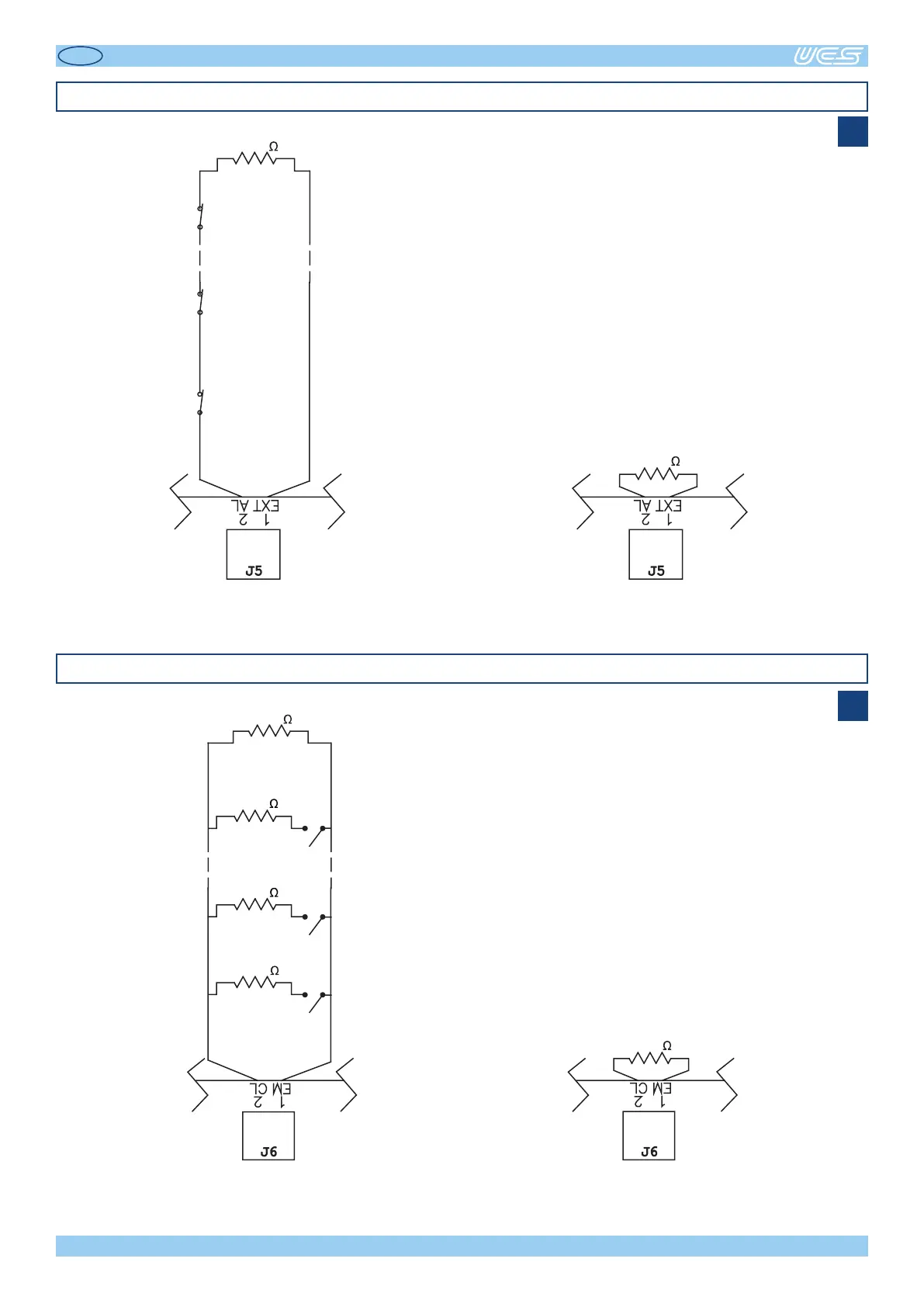

CONNESSIONE ALLARME ESTERNO
CONNESSIONE CHIUSURA D’EMERGENZA
6
7
R 10 k
R 10 k
N.O.
R 5 k
N.O.
R 5 k
N.O.
R 5 k
R 10 k
R 10 k
N.C.
N.C.
N.C.
CONTROL UNIT CONNECTED TO AN EXTER-
NAL ALARM SYSTEM / CENTRALE COLLEGATA
A SISTEMA DI ALLARME ESTERNO
CONTROL UNIT CONNECTED TO
EMERGENCY CLOSING COMMANDS / CENTRALE COL-
LEGATA A COMANDI DI CHIUSURA DI EMERGENZA
EMERGENCY CLOSING
COMMAND NOT USED / COMANDO CHIUSURA
DI EMERGENZA NON UTILIZZATO
EXTERNAL ALARM
CONNECTION NOT USED / CONNESSIONE
ALLARME ESTERNO NON UTILIZZATA
Fortheconnectorposionontheboard,seepage49/
Per la posizione del conneore sulla scheda consultare pag. 49
Fortheconnectorposionontheboard,seepage49/
Per la posizione del conneore sulla scheda consultare pag. 49
1
1
1
