Si vous branchez une seule
borne de recharge au secteur,
vous n’aurez pas besoin d’adap-
tation.
La borne de recharge telle quelle
est fournie est configurée pour
cette adaptation. Installation sans
Smart Meter et sans Master/Slave:

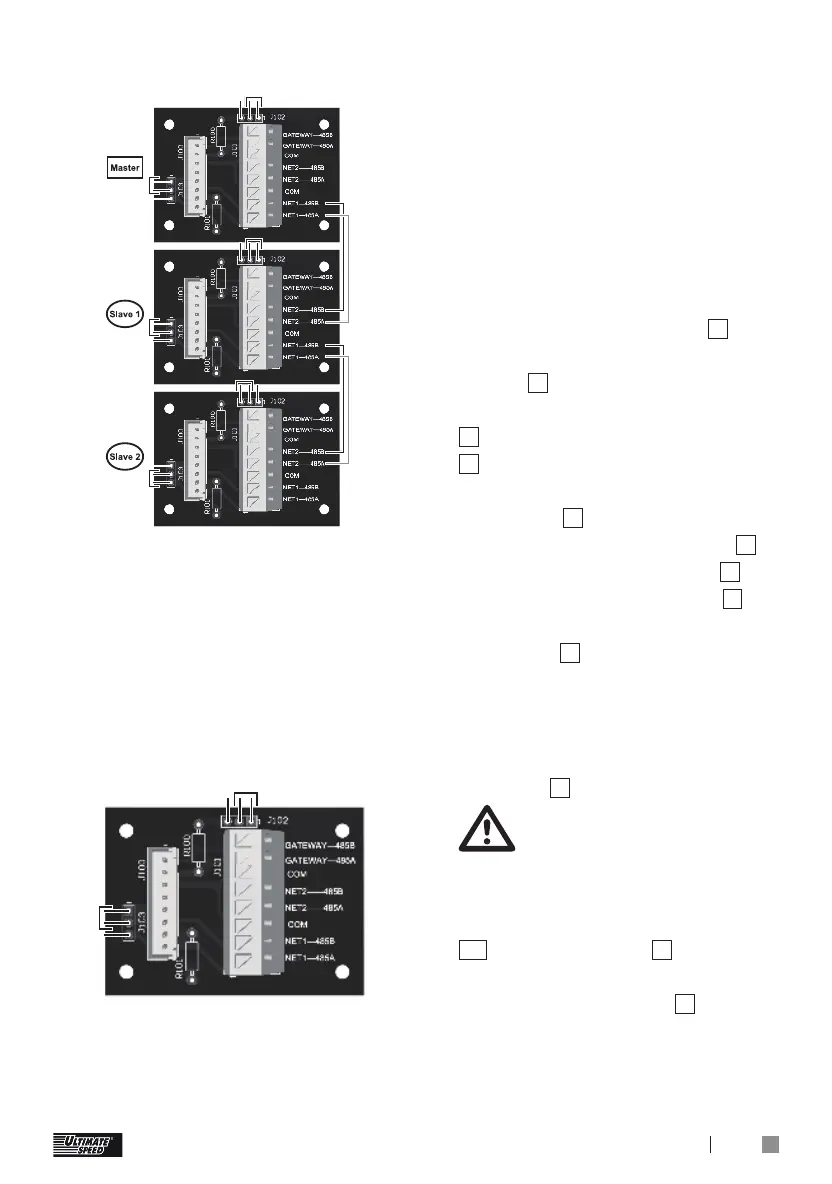

1) GATEWAY-485A/
GATEWAY-485B sont utilisées
pour la connexion de la passe-
relle Smart-Meter.
2) NET1-485A/NET1-485B et
NET2-485A/NET2-485B sont
utilisées pour la connexion
Master/Slave.
3) COM est relié à la masse du
circuit secondaire.
Replacez le cache arrière
20
et
fixez-le avec les 7 vis du cache
arrière
16
.
Décrochez la borne de recharge
1
de l’élément arrière métallique
18
et accrochez-la au mur
uniquement par l’élément arrière
métallique
18
.
Revissez les 4 vis de fixation
6
dans la borne de recharge
1
sur
l’élément arrière métallique
18
.
Vérifiez que l’interrupteur d’arrêt
d’urgence
5
n’est pas enclenché.
Vous pouvez le déverrouiller en
le tournant vers la gauche.
Vous pouvez mettre la prise à
laquelle vous reliez la borne de
recharge
1
sous tension.
Si vous n’utilisez ni un
module de gestion de
l’énergie, ni la fonction Master/
Slave ou Smart Meter, les traver-
sées de câble gestion de l’énergie
25a
et Master/Slave
26
restent
vides. Laissez les bouchons
obturateurs prémontés
25
en
place, pour garantir l’étanchéité
de l’appareil.
