Unical KON R 18 - Misura in Opera del Rendimento DI Combustione; Posizionamento Delle Sonde

24
Per determinare il rendimento di combustione
occorre effettuare le seguenti misurazioni:
- misura della temperatura aria comburente prele-
vata nell’apposito foro 2.
1
1
1
A
B
C
CONDOTTI COASSIALI
CONDOTTI SEPARATI
CONDOTTI Ø 80 TIPO
B23
Sonda
fumi
Sonda
aria
Sonda
fumi
Sonda
fumi
Sonda
aria
Sonda
aria
2
2
2
3.11 - MISURA IN OPERA DEL RENDIMENTO DI COMBUSTIONE
- misura della temperatura fumi e del tenore della
CO
2
prelevata nell’apposito foro 1.
Effettuare le speciche misurazioni con il ge-
neratore a regime (vedi par. 3.11.1).
ATTENZIONE!
Funzione riservata esclusivamente ai
Centri di Assistenza Autorizzati.

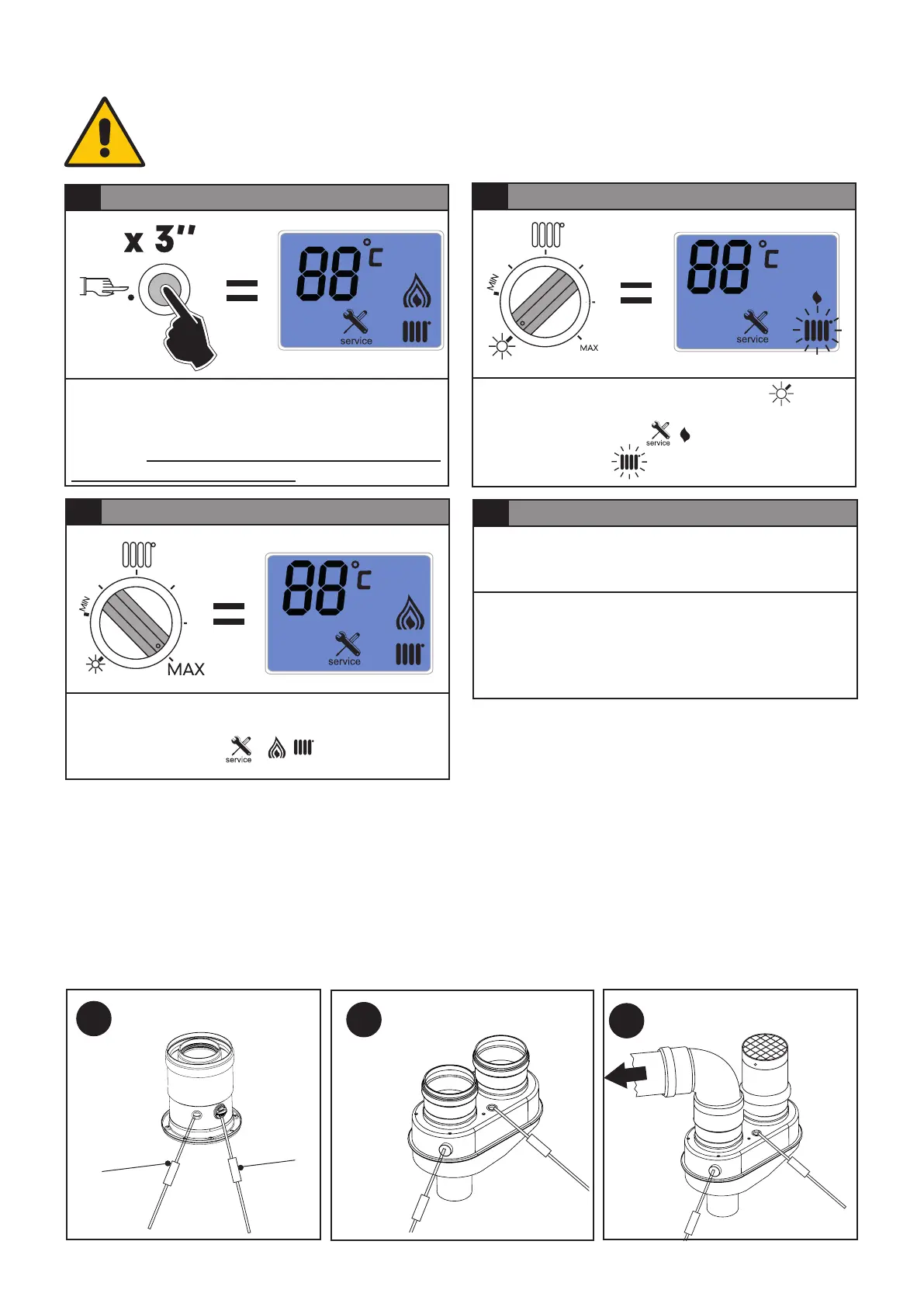

3.11.1- ATTIVAZIONE DELLA FUNZIONE DI TARATURA
3.11.2 - POSIZIONAMENTO DELLE SONDE
1 ATTIVAZIONE
Premendo il pulsante (D) per 3 secondi, si attiva
la funzione taratura. Rilasciare quando compare
simbolo SERVICE, Non premere x più di 9’’
(par. 4.2) Tale funzione non si attiva in presenza
di blocco o richiesta sanitaria.
2 MASSIMA POTENZA
Girando la manopola (B) al MAX, la caldaia fun-
zionerà alla massima potenza:
- 3 simboli illuminati
4 DISATTIVAZIONE
La funzione “taratura” rimane attiva per 15 minuti.
Per disattivare la funzione TARATURA prima dello
scadere del tempo togliere e ridare tensione alla
caldaia agendo sull’interruttore generale.
3 MINIMA POTENZA
Girando la manopola (B) in posizione , la cal-
daia funzionerà alla minima potenza:
- 2 simboli illuminati
- 1 lampeggiante
L’utente NON è autorizzato all’atti-
vazione della funzione di seguito
descritta.
