4.5 - SCHEMA ELETTRICO

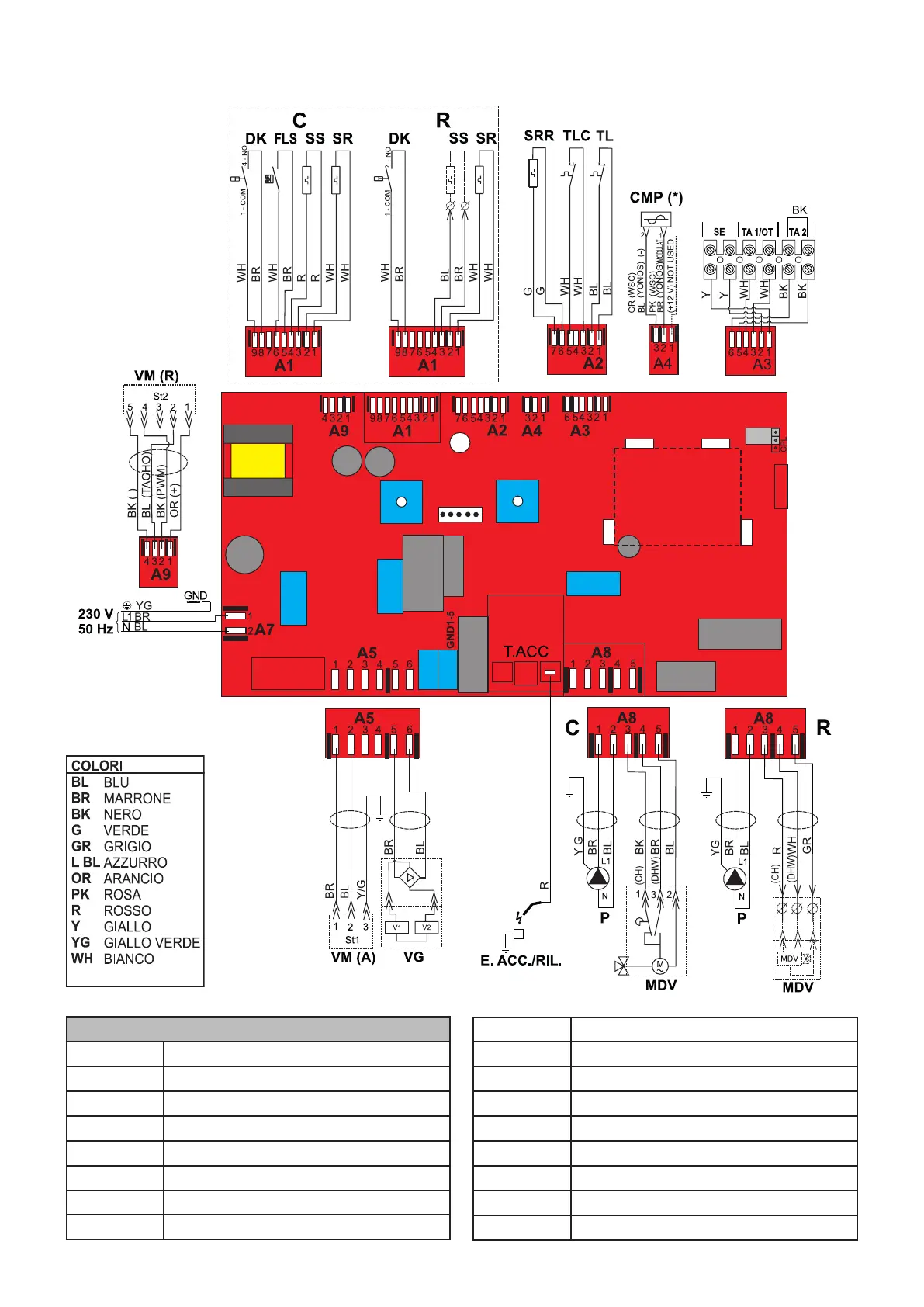

Schema di collegamento pratico Kon
LEGENDA
A1.....A9 Connettori servizi
CMP Controllo pompa modulante
DK Pressostatosicurezzamancanzaacqua
E. ACC./RIL Elettrodo accensione/rilevazione
FLS Flussostato richiesta sanitario
MVD Motore valvola deviatrice
P Circolatore
SR Sensore riscaldamento mandata
SRR Sensore riscaldamento ritorno
SS Sonda sanitario (Pred. per modelli R)
TL Termostato limite
TLC Termostatolimitecollettorefumi
VG Valvola gas
VM Ventilatore modulante
SE Morsetti di collegamento Sonda esterna
TA1 / OT Morsetti di collegamento TA modulante
TA2 MorsettidicollegamentoTAon/off
