20
3.7 - ALLACCIAMENTO
Pericolo!
L’allacciamento del gas deve essere ese-
guito solo a cura di un installatore abilitato
che dovrà rispettare ed applicare quanto
previsto dalle leggi vigenti in materia
e dalle locali prescrizioni della società
erogatrice, poiché un’errata installazione
può causare danni a persone, animali e
cose, nei confronti dei quali il costruttore
non può essere considerato responsabile.
Avvertendo odore di gas:
a) Non azionare interruttori elettrici,
il telefono o qualsiasi altro oggetto che
possa provocare scintille;
b) Aprire immediatamente porte e
nestre per creare una corrente
d’aria che purichi il locale;
c) Chiudere i rubinetti del gas.
La pressione nella rete di alimentazione
deve essere compresa tra 1 e 3 bar (nel
caso di pressioni superiori installare un
riduttore di pressione).
M MANDATA 3/4’’
R RITORNO 3/4’’
G GAS 3/4’’
C CALDA 1/2’’
F FREDDA 1/2’’
Sc SCARICO CALDAIA
S.cond SCARICO CONDENSA
Rc RUBINETTO DI CARICO
Svs SCARICO VALVOLA SICUREZZA
Prevedere, un tubo di scolo con imbuto
ed un sifone che conducano ad uno sca-
rico adeguato, in corrispondenza di Svs.
Lo scarico deve essere controllabile a
vista.
In assenza di tale precauzione, un
eventuale intervento della valvola di
sicurezza può causare danni a perso-
ne, animali e cose, nei confronti dei
quali il costruttore non può essere
considerato responsabile.

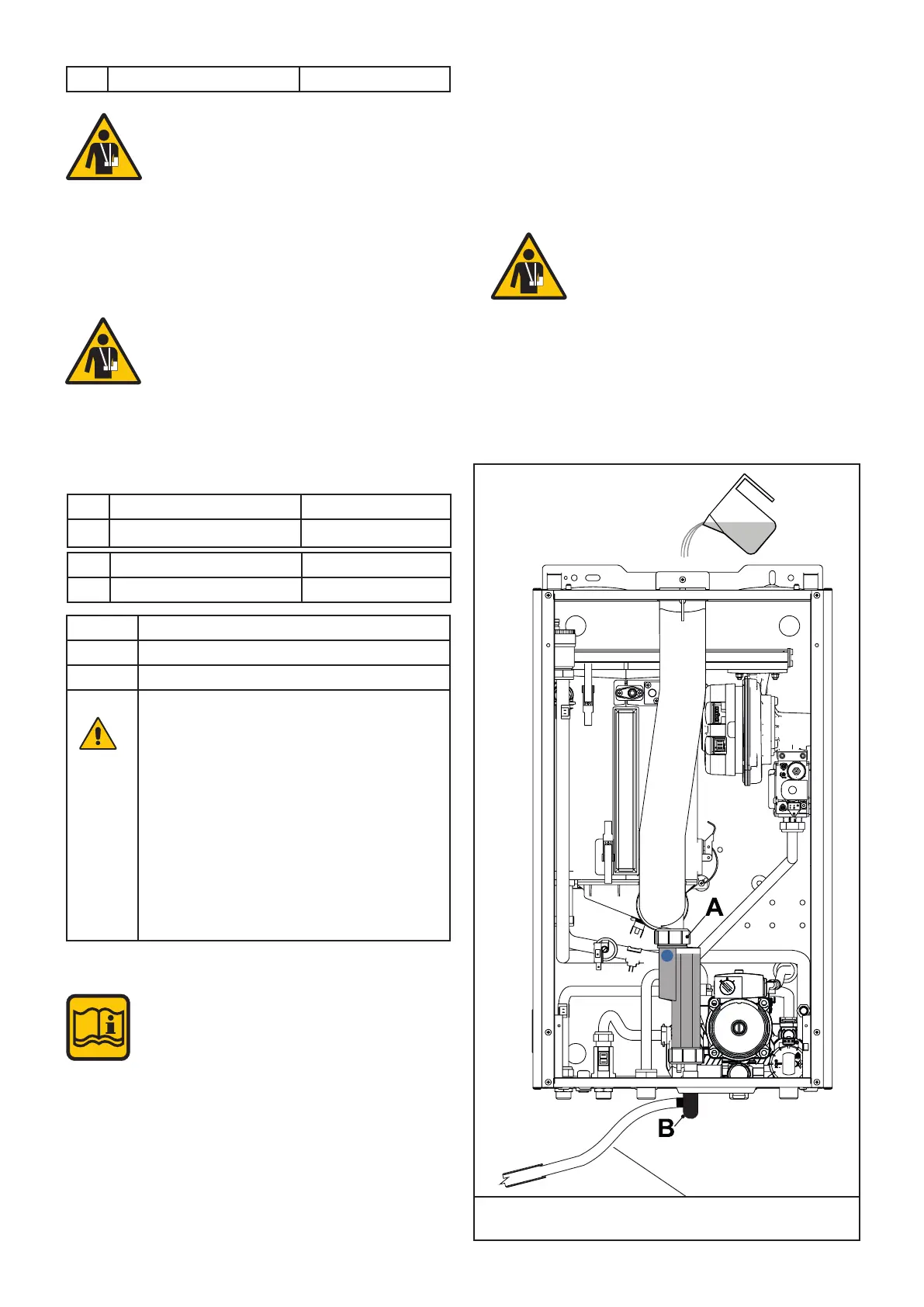

Scarico condensa
La caldaia, durante il processo di combustione,
produce condensa che, attraverso il tubo “A”,
uisce nel sifone.
La condensa che si forma all’interno della caldaia
deve essere fatta uire in uno scarico adeguato
tramite il tubo “B”.
Uscita condensa, tubo da collegare allo scarico
fognario
Pericolo!
Prima della messa in servizio dell’ap-
parecchio:
- vericare il corretto montaggio
del sifone
- riempire il sifone e vericare il
corretto drenaggio della condensa
Se l’apparecchio viene utilizzato con il
sifone scarico condensa vuoto sussiste
pericolo di intossicazione in seguito a
fuoriuscita dei gas di scarico.
KON 18 - 24
