Istruzioni per l’installazione
ITALIANO

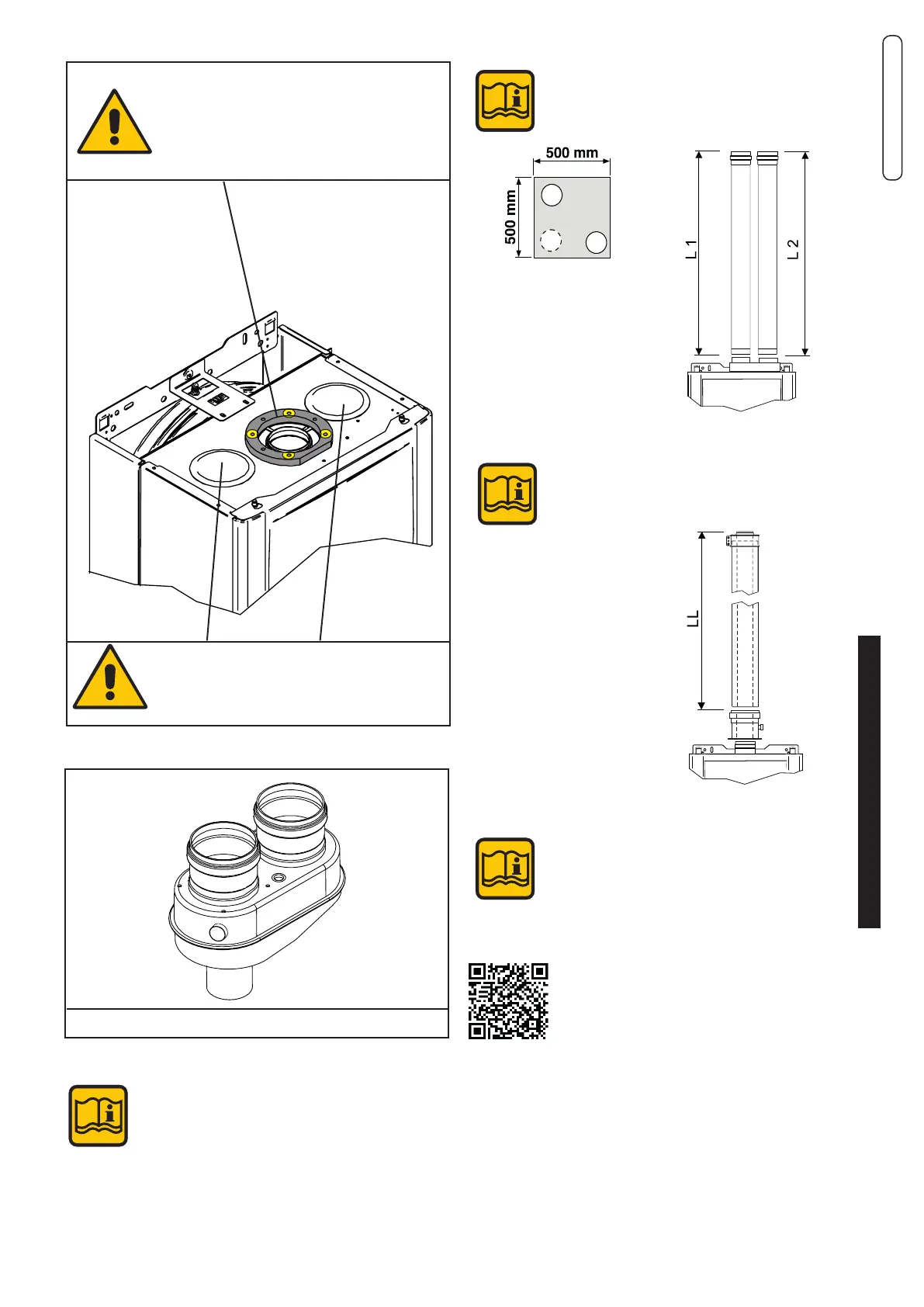

INFORMAZIONI GENERALI SUL SISTEMA DI SCARICO FUMI
Tappi di chiusura in gomma
(NON RIMUOVERE)
00362233
Si consiglia di utilizzare solamente con-
dotti di scarico originali Unical.
E’ esclusa qualsiasi responsabilità
contrattuale ed extracontrattuale del
fornitore per i danni causati da errori
nell’installazione e nell’uso e comunque
per inosservanza delle istruzioni date
dal costruttore stesso.
(+) Adattatore per sistemi sdoppiati
Attenzione:
Per tutte le congurazioni di
scarico montare il distanziale
camino fornito con la caldaia
Distanza tra condotto entrata aria e con-
dotto uscita fumi: min 250 mm - max 500.
SISTEMA COASSIALE
SISTEMA SDOPPIATO
Per lunghezza LINEARE LL si intende
senza curve, terminali di scarico/aspi-
razione e camino di scarico, (salvo
speciche indicazioni).
Lunghezza Lineare = LL
LL=Lunghezza Lineare = L1+L2
NOTA!
Per maggiori informazioni riguardo
alle perdite di carico singoli compo-
nenti, per informazioni riguardo alle
norme, alle regole e alle prescrizioni
per un corretto scarico dei fumi,
consultare la sezione ‘‘Info Tecniche’’
alla pagina della caldaia nel sito
www.unicalag.it
