LUNGHEZZA LINEARE
SDOPPIATO Ø80
DA
[m]
FINO A
[m]
0,5
(2)
25
(1) (5)

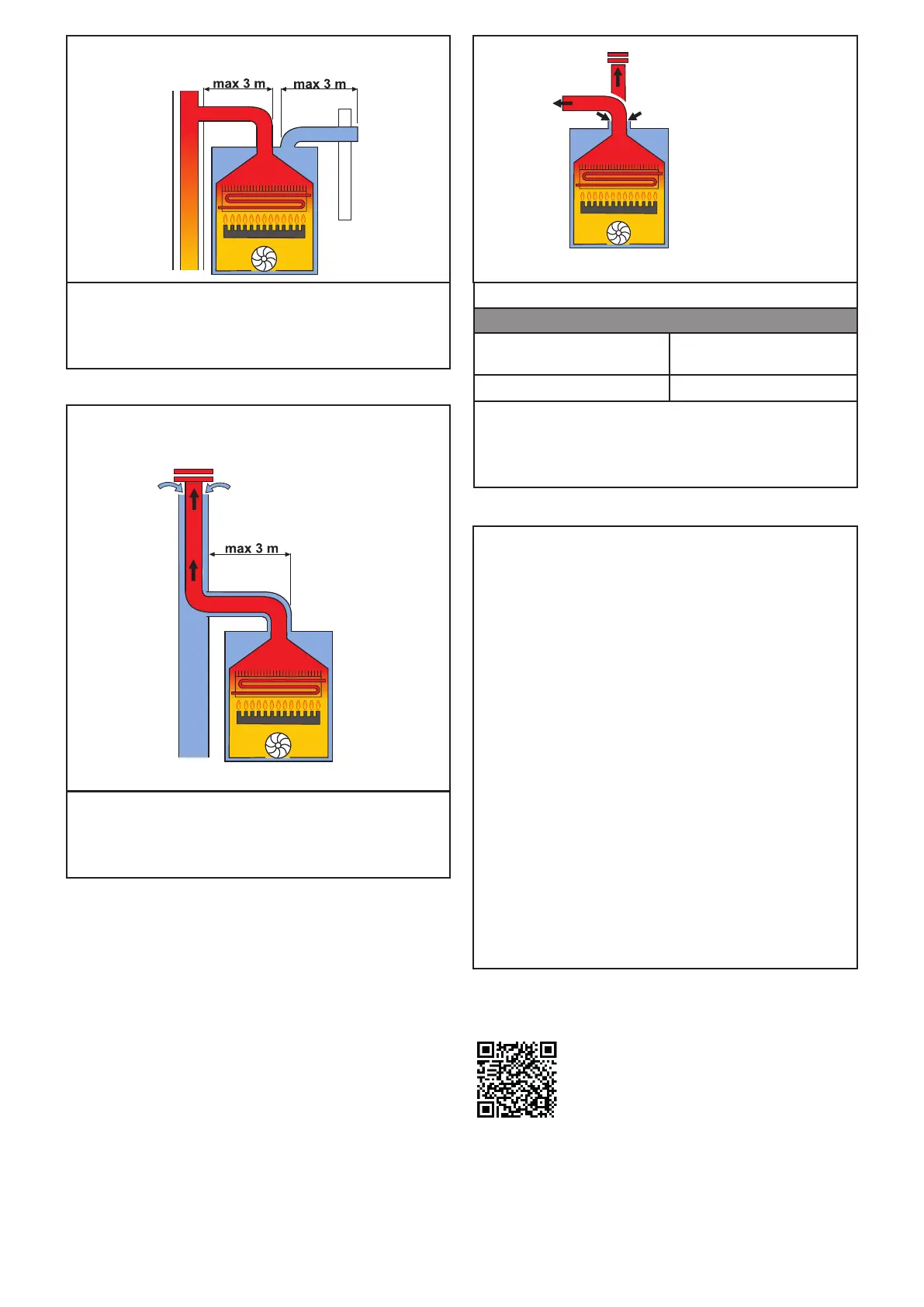

Collegamento ad un condotto di evacuazione dei
prodotti della combustione verso l’esterno del
locale, l’aria comburente è prelevata direttamente
nell’ambiente dove l’apparecchio è installato.
B23
ATTENZIONE
per questa tipologia
di collegamento il lo-
cale segue le stesse
normative d’installa-
zione per le caldaie a
tiraggio naturale.
NOTA!
Maggiori info nella sezione
‘‘Info Tecniche’’ alla pagina della
caldaia nel sito www.unicalag.it
Collegamento ad un terminale per il prelievo dell’a-
ria comburente e scarico fumi mediante camino
individuale o collettivo.
Collegamento aria/fumi mediante condotti coas-
siali nel locale caldaia, e monoparete nella canna
fumaria (aria comburente controcorrente nella
canna fumaria)
C83
C93x
(1) Escluso terminale/i ed eventuale curva 90°/e
nel caso di sdoppiati si intende escluso di
sdoppiatore, curve largo raggio, terminali
(2) Solo terminale/i ed eventuale curva 90°/e
e nel caso di sdoppiati si intende comprensivo di
sdoppiatore e curve largo raggio)
Nota per sdoppiati:
La lunghezza totael è da intendersi come la soma dei
condotti di aspirazione e scarico
(3) Il condotto piu’ lungo non dovrà comunque
superare i 20 m di distanza dall’apparecchio
(4) Il condotto piu’ lungo non dovrà comunque
superare i 10 m di distanza dall’apparecchio
(5) Il condotto piu’ lungo non dovrà comunque
superare i 15 m di distanza dall’apparecchio
(6) Il condotto piu’ lungo non dovrà comunque
superare i 10 m di distanza dall’apparecchio
