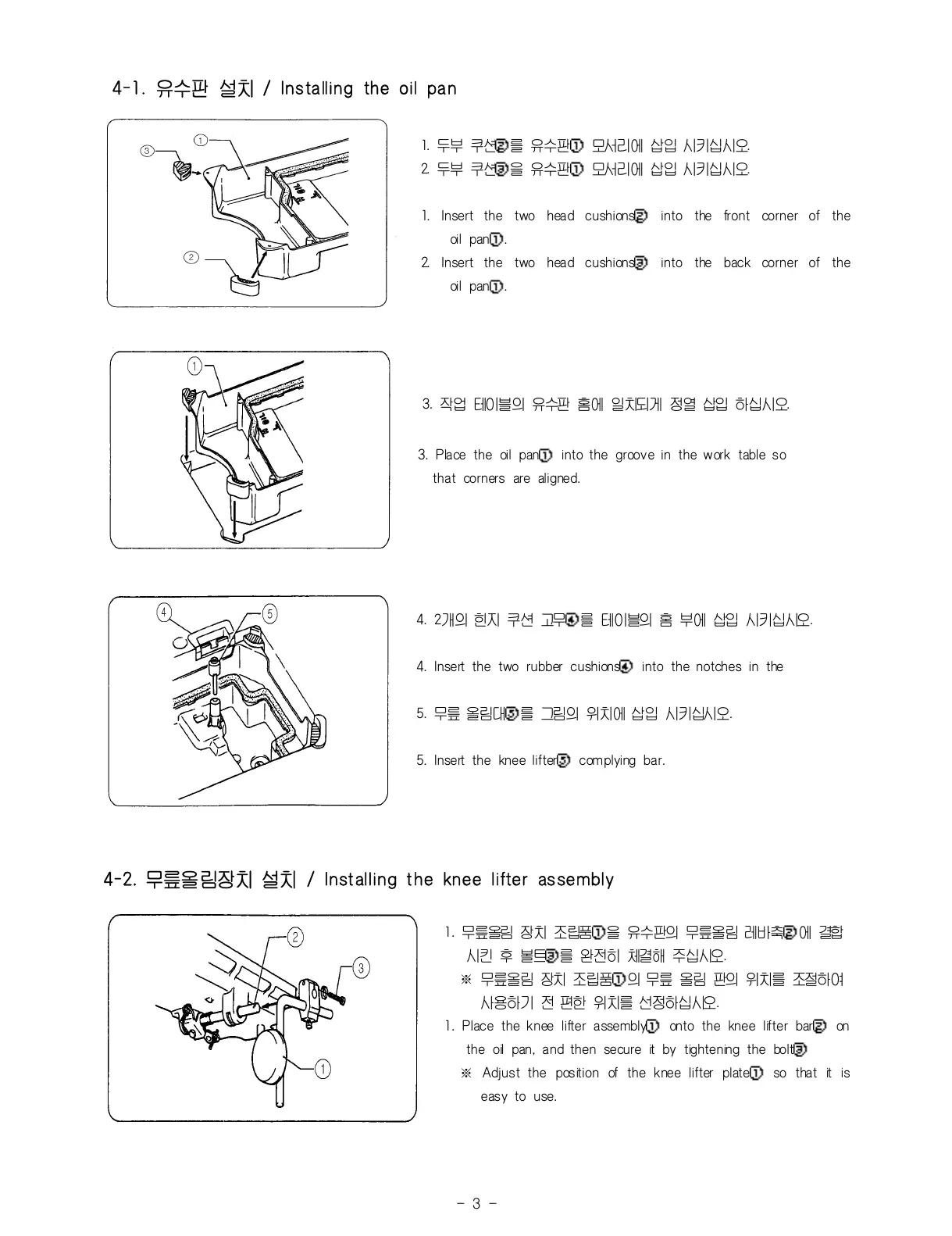

4-1. 유수판 설치 / Ins talling the oil pan
1. 두부 쿠션②를 유수판① 모서리에 삽입 시키십시오.
2. 두부 쿠션③을 유수판① 모서리에 삽입 시키십시오.
1. Insert the two head cushions② into the front corner of the
oil pan①.
2. Insert the two head cushions③ into the back corner of the
oil pan①.
3. 작업 테이블의 유수판 홈에 일치되게 정열 삽입 하십시오.
3. Place the oil pan① into the groove in the work table so
that corners are aligned.
4. 2개의 힌지 쿠션 고무④를 테이블의 홈 부에 삽입 시키십시오.
4. Insert the two rubber cushions④ into the notches in the
5. 무릎 올림대⑤를 그림의 위치에 삽입 시키십시오.
5. Insert the knee lifter⑤ complying bar.
4-2. 무릎올림장치 설치 / Installing the knee lifter assembly
1. 무릎올림 장치 조립품①을 유수판의 무릎올림 레바축②에 결합
시킨 후 볼트③를 완전히 체결해 주십시오.
※ 무릎올림 장치 조립품①의 무릎 올림 판의 위치를 조절하여
사용하기 전 편한 위치를 선정하십시오.
1. Place the knee lifter assembly① onto the knee lifter bar② on
the oil pan, and then secure it by tightening the bolt③
※ Adjust the position of the knee lifter plate① so that it is
easy to use.
