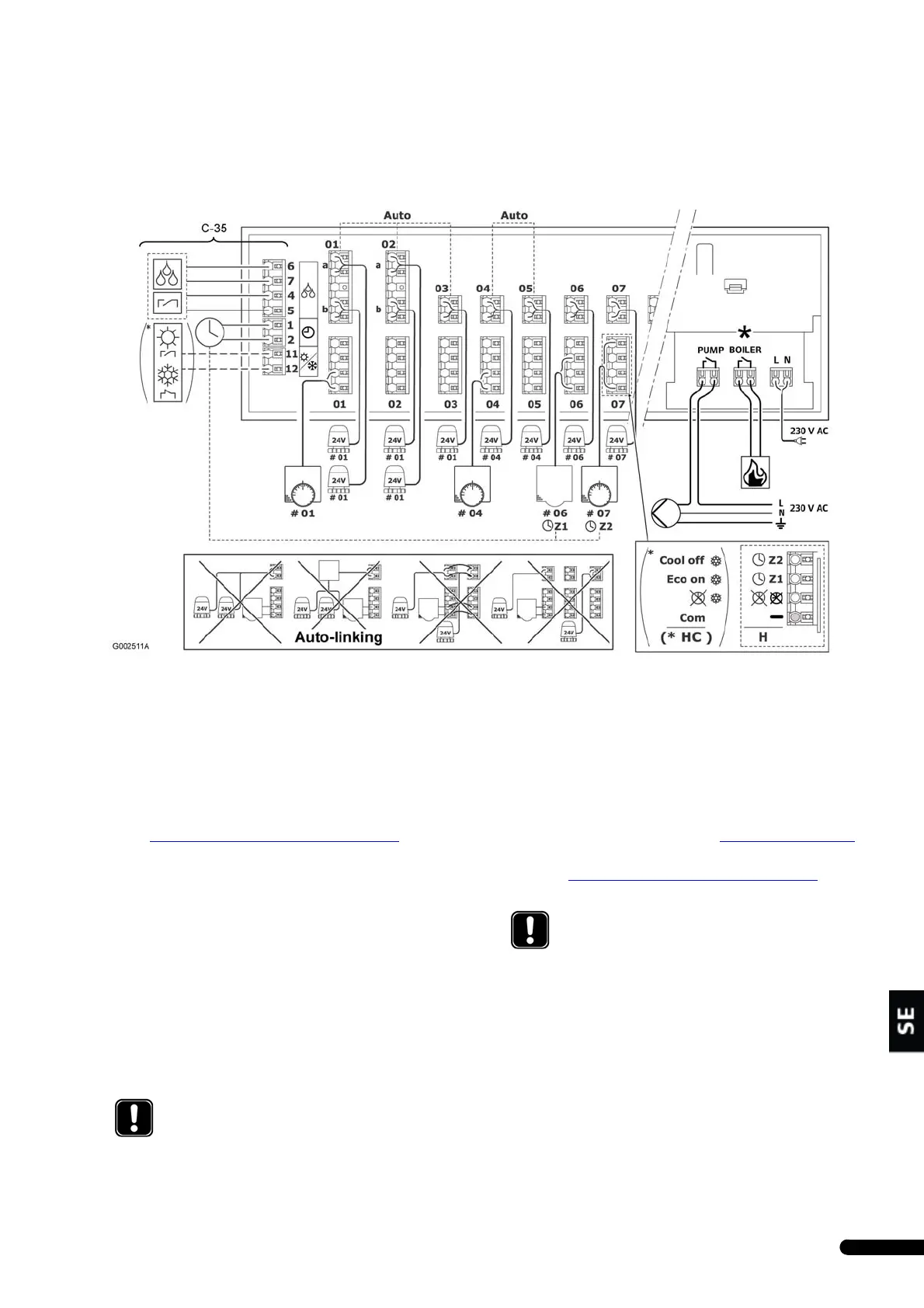

UPONOR CONTROL SYSTEM WIRED - QUICK GUIDE
93
4 Ansluta Uponor Control System Tråd
4.1 Kopplingsschema för Uponor Basenhet
Anteckningar
Uponor Basenhet C-33 har endast 6 kanaler.
Pannrelät medföljer endast version avsedd för den brittiska
marknaden. Relät kommer emellertid så småningom att
medfölja samtliga versioner.
4.2 Autolänkning
En termostat kan användas för styrning av flera styrdon, se
avsnitt 4.1
Uponor Controller wiring diagram, sidan 5.
Autolänkning betyder att basenheten automatiskt känner av hur
termostater och styrdon är anslutna.
För att autolänkningen av basenheten ska fungera korrekt gäller
följande begränsningar:
Regler för autolänkning
Styrdonen får inte parallellkopplas
Styrdon eller termostater får aldrig byglas
Den första termostaten måste alltid anslutas till basenheten i
utgång 01
Det får aldrig finnas tomma styrdonsutgångar mellan
installerade styrdon.
4.3 Ansluta Uponor Styrdon
1. Se till att villkoren för autolänkningsfunktionen är uppfyllda
innan styrdonen ansluts. Se avsnitt 4.2
Auto-linking, sidan 5.
2. Anslut styrdon som styrs av samma termostat i grupper. Se
avsnitt 4.1 Uponor Controller wiring diagram, sidan 5 för
kontakternas positioner.
OBS!
Om reglerna för autolänkning inte följs kommer detta
att leda till att basenheten inte fungerar som den ska.
OBS!
De båda ledningarna från styrdonet är icke-
polariserade.
