UPONOR CONTROL SYSTEM WIRED - QUICK GUIDE
85
4 Ligar o Uponor Control System por cabo

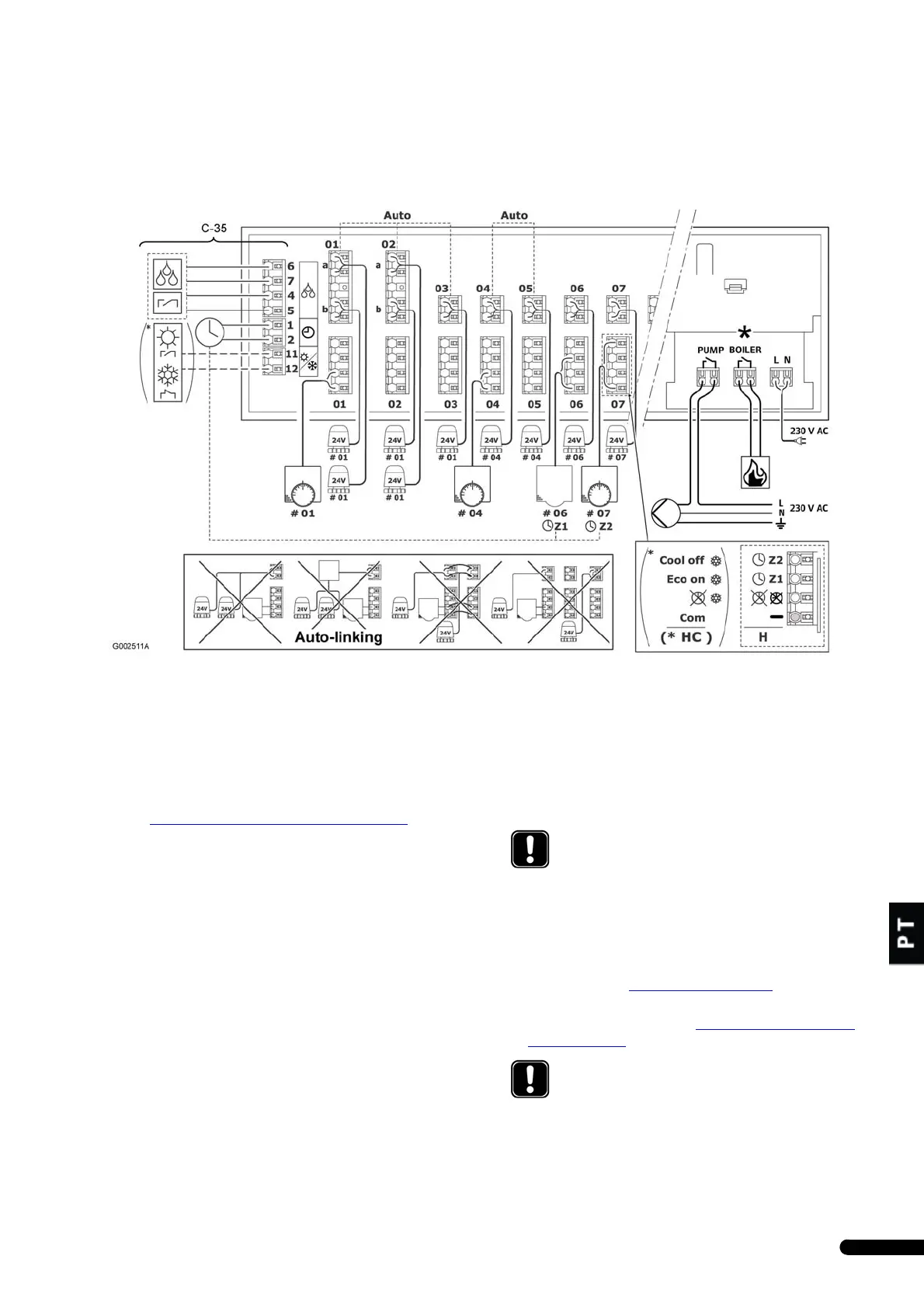

4.1 Esquema eléctrico do Uponor Controlador
Notas
• O Uponor Controlador C-33 está equipado apenas com 6
canais.
• O relé da caldeira está incluído apenas na versão para o RU.
Posteriormente será incluído em todas as versões.
4.2 Ligação automática
Um termóstato pode controlar vários actuadores, consulte a
secção 4.1
Uponor Controller wiring diagram, página 5.
O controlador detecta automaticamente onde os termóstatos e
os actuadores estão ligados e isto designa-se por ligação
automática.
Para que a ligação automática do controlador funcione
correctamente, aplicam-se as restrições seguintes:
Regras de ligação automática
• Os actuadores não podem ser ligados paralelamente
• Os actuadores não podem ser ligados com cabos de ligação
directa
• Tem de ligar-se sempre o primeiro termóstato ao controlador
na fila de conectores 01
• Nunca pode haver uma fila vazia de conectores entre grupos
de termóstatos e actuadores
• Só são permitidas filas de actuadores vazias após o último
actuador no último grupo de termóstatos e actuadores, ou
seja, no final do campo de conectores
4.3 Ligar os Uponor Actuadores
1. Assegure-se de que estão reunidas as condições para a
função de ligação automática quando ligar os actuadores.
Consulte a secção 4.2
Auto-linking, página 5.
2. Ligue em grupos os actuadores controlados pelo mesmo
termóstato. Consulte a secção 4.1 Uponor Controller wiring
diagram, página 5 relativamente às posições do conector.
NOTA!
Qualquer desrespeito pelas regras de ligação
automática resultará num funcionamento anómalo
do controlador.
NOTA!
Os dois fios do actuador são não-polarizados.
