Pagina 9
4
F
UNZIONAMENTO
DEI
COMANDI
DELLA
PIATTAFORMA
P
ANNELLO
DI
CONTROLLO
INFERIORE

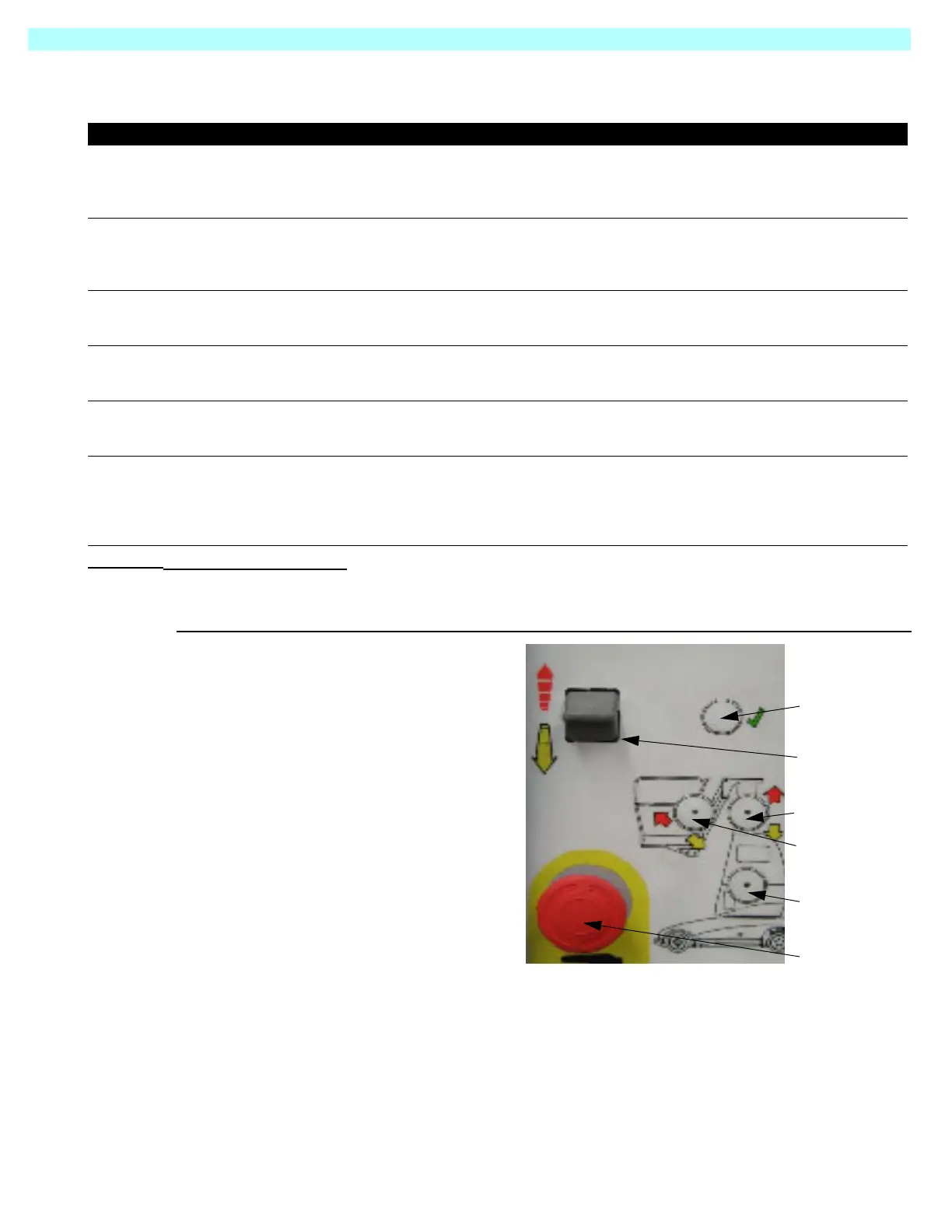

Figura 7: Pannello di controllo inferiore
F
UNZIONAMENTO
TIPICO
Sollevamento del montante.
• L'interruttore a chiave posizionato sul terminale di comando superiore deve essere acceso.
• Selezionare Montante premendo il pulsante Montante (3)
• Premere e tenere premuto il pulsante di avvio (1),
• Attivare l'interruttore Bilanciere (2) nella direzione richiesta.
V
OCI
N
OMI
F
UNZIONE
1 Pulsante di avvio
Questo pulsante abilita l'Interruttore del bilanciere e
deve essere premuto durante il funzionamento
2 Interruttore bilanciere
Attiva l'operazione preselezionata in entrambe le
direzioni
3 Pulsante di selezione montante Preseleziona la funzione Montante.
4 Pulsante di selezione braccio Preseleziona la funzione Braccio.
5 Pulsante di selezione rotazione Preseleziona la funzione Rotazione montante.
6 Arresto d'emergenza
Premere questo pulsante rosso ogni volta che si
desidera escludere l'alimentazione elettrica.
Ruotare in senso orario per resettare.
Tabelle 2: Comandi telaio e Indicatori
1. Pulsante di avvio
2. Interruttore bilanciere
3. Pulsante selezione montante
4. Pulsante selezione braccio
5. Pulsante selezione rotazione
6. Arresto d'emergenza
1
3
5
2
4
6
