Upright MB26 - Figura 11. Elevación con Grúa

Página 14
5 T RANSPORTE
1. Nunca se acerque al modelo MB20 desde la parte delantera o trasera mientras realiza
una elevación con la horquilla.
2. Utilice la máxima inclinación de la horquilla elevadora lo antes posible cuando eleve
los modelos MB20/26.
3. Si maniobra sobre terreno inclinado o desnivelado, se recomienda encarecidamente
que ate temporalmente la estructura de soporte del aguilón del modelo MB20 al mástil
de la horquilla elevadora como precaución de seguridad.
4. Los modelos MB20/26 pueden elevarse mediante horquilla elevadora siguiendo el
siguiente procedimiento estricto.
5. Asegúrese de que el mástil y el aguilón se encuentran totalmente entibados y que las
barras del sistema de protección antibaches están totalmente retraídas (elevadas).
E LEVACIÓN CON GRÚA
Los modelos MB20/26 pueden elevarse mediante una grúa/montacargas elevado
siguiendo el siguiente procedimiento estricto.
Eleve el aguilón para liberar las correas de elevación, tal y como se muestra.
Utilice 4 correas de elevación individuales conectadas a un distribuidor de carga.
NO utilice un número menor de correas, puesto que podrían deslizarse y ocasionar
inestabilidad. La capacidad mínima recomendada de CADA una de las 4 correas es de
2 toneladas, y la longitud mínima de cada correa es de 2 metros. Pueden producirse
daños en las cubiertas y/o en los raíles de la jaula si el distribuidor de carga no se
despliega durante una elevación con grúa.
Aplique las correas mediante grilletes de 1 tonelada a cada uno de los 4 lastres de
elevación en el chasis. Ver la Figura 11 a continuación.

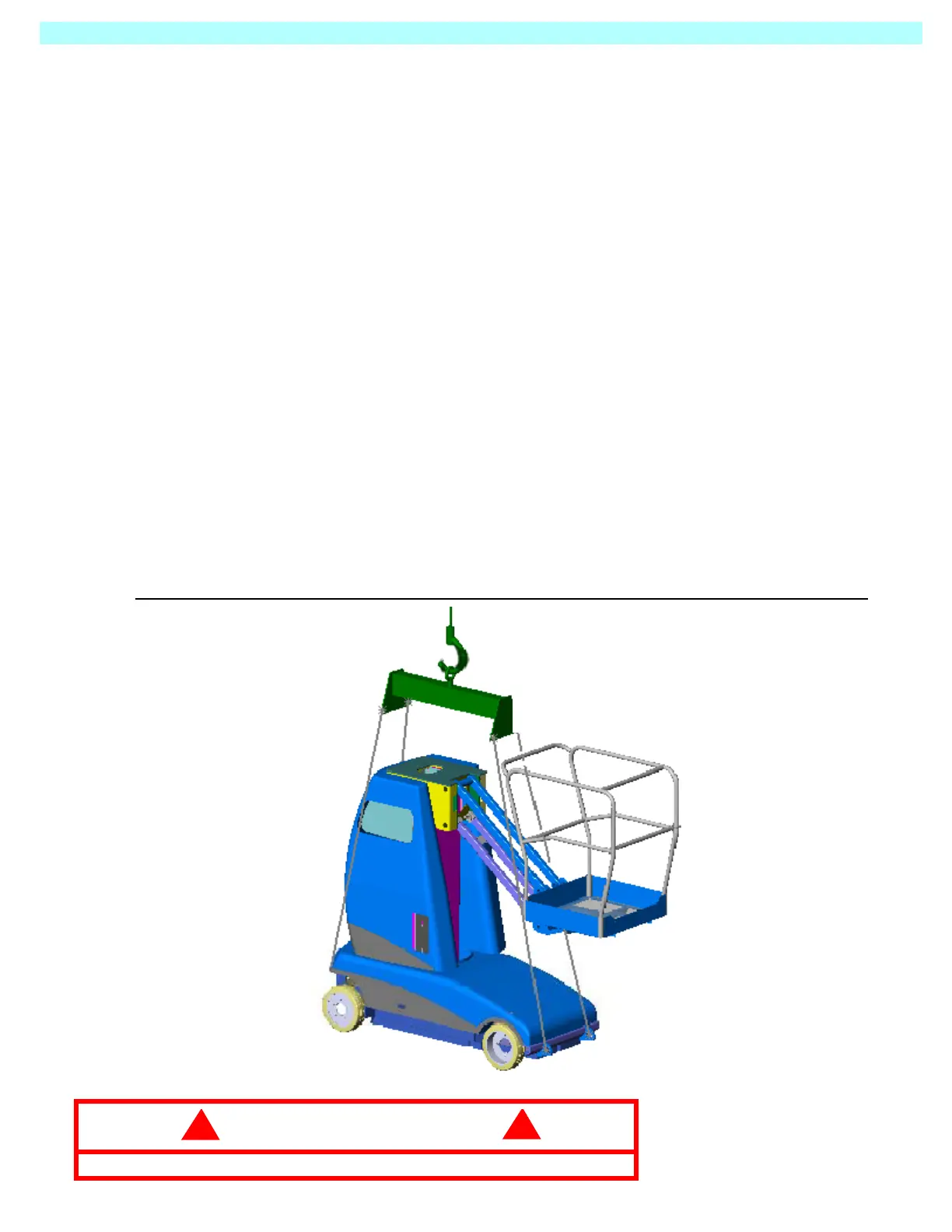

Figura 11: Elevación con grúa
DISTRIBUIDOR
DE CARGA DE
4 TONELADAS
PRECAUCI
Ó
N
!
!
NO fije correas de elevación a ninguna otra parte de la máquina.
