Upright MB26 - Abbildung 7. Untere Bedienkonsole; Tabelle 2. Bedienelemente und Anzeigen am Chassis; Typischer Betrieb; Untere Bedienkonsole

Seite 9
4 B ETÄTIGUNG DER B EDIENELEMENTE DER P LATTFORM
U NTERE B EDIENKONSOLE

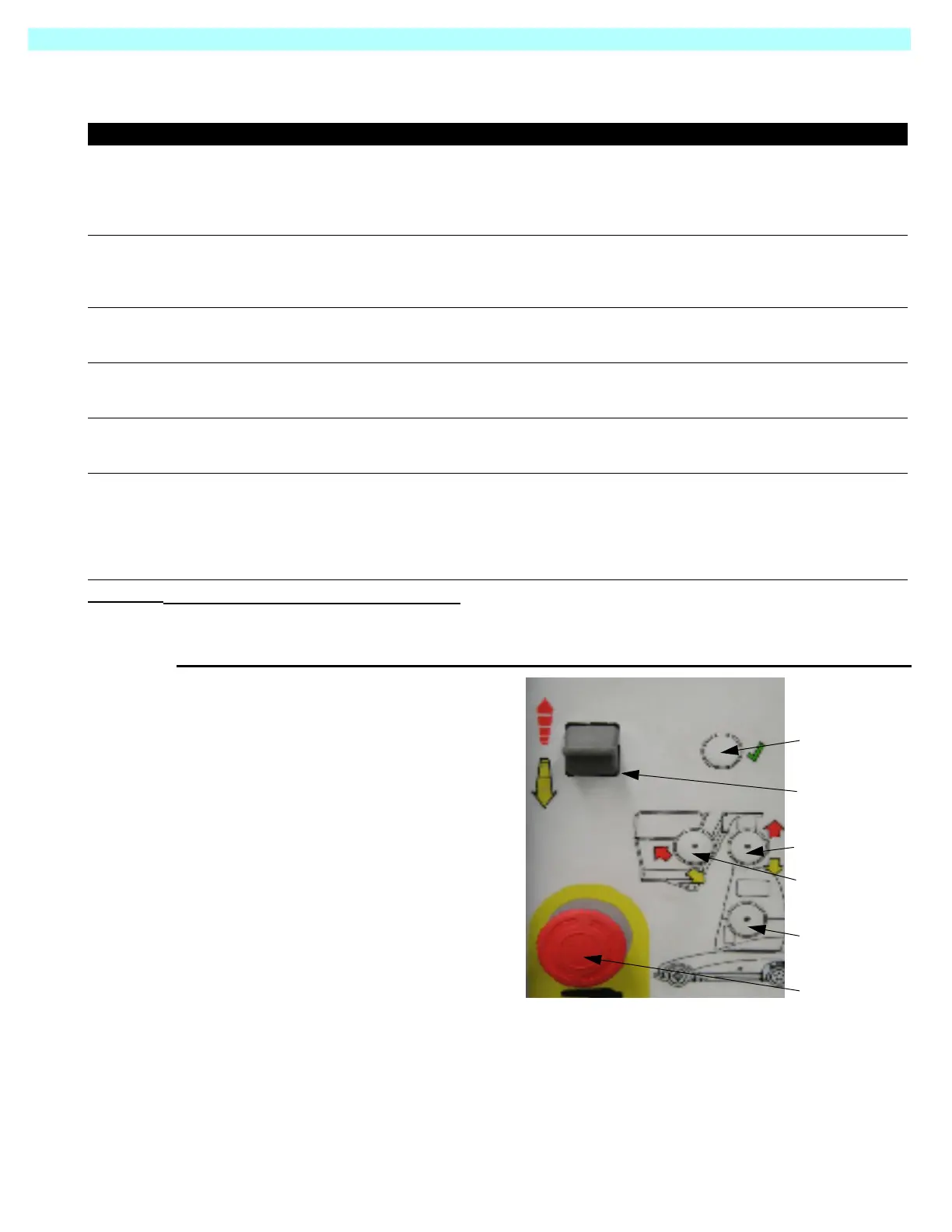

Abbildung 7: Untere Bedienkonsole
T YPISCHER B ETRIEB
Anheben des Masts.
• Der Schlüsselschalter im oberen Bedienfeld muss eingeschaltet sein.
• Wählen Sie den Mastschalter (3) aus.
• Halten Sie den Aktivierungsschalter gedrückt (1).
• Aktivieren Sie den Wippschalter (2) in der gewünschten Richtung.
E LEMENT B EZEICHNUNG F UNKTION
1 Aktivierungsschalter
Mit diesem Schalter wird der Wippschalter aktiviert.
Dieser muss während des Betriebs gedrückt gehalten
werden.
2 Wippschalter
Aktiviert die vorab ausgewählte Funktion in eine der
beiden Richtungen.
3 Wahlschalter Mast Dient zur Vorauswahl der Mastfunktion.
4 Wahlschalter Ausleger Dient zur Vorauswahl der Auslegerfunktion.
5 Wahlschalter Drehen Dient zur Vorauswahl der Drehfunktion.
6 Not-Aus-Schalter
Drücken Sie diesen roten Schalter jederzeit, wenn Sie
die Stromversorgung unterbrechen möchten.
Drehen Sie ihn im Uhrzeigersinn, um ihn
zurückzusetzen.
Tabelle 2: Bedienelemente und Anzeigen am Chassis
1. Aktivierungsschalter
2. Wippschalter
3. Wahlschalter Mast
4. Wahlschalter Ausleger
5. Wahlschalter Drehen
6. Not-Aus-Schalter
1
3
5
2
4
6
