Page 9
4
F
ONCTIONNEMENT
DES
COMMANDES
DE
LA
PLATE
-
FORME
P
ANNEAU
DE
COMMANDE
INFÉRIEUR

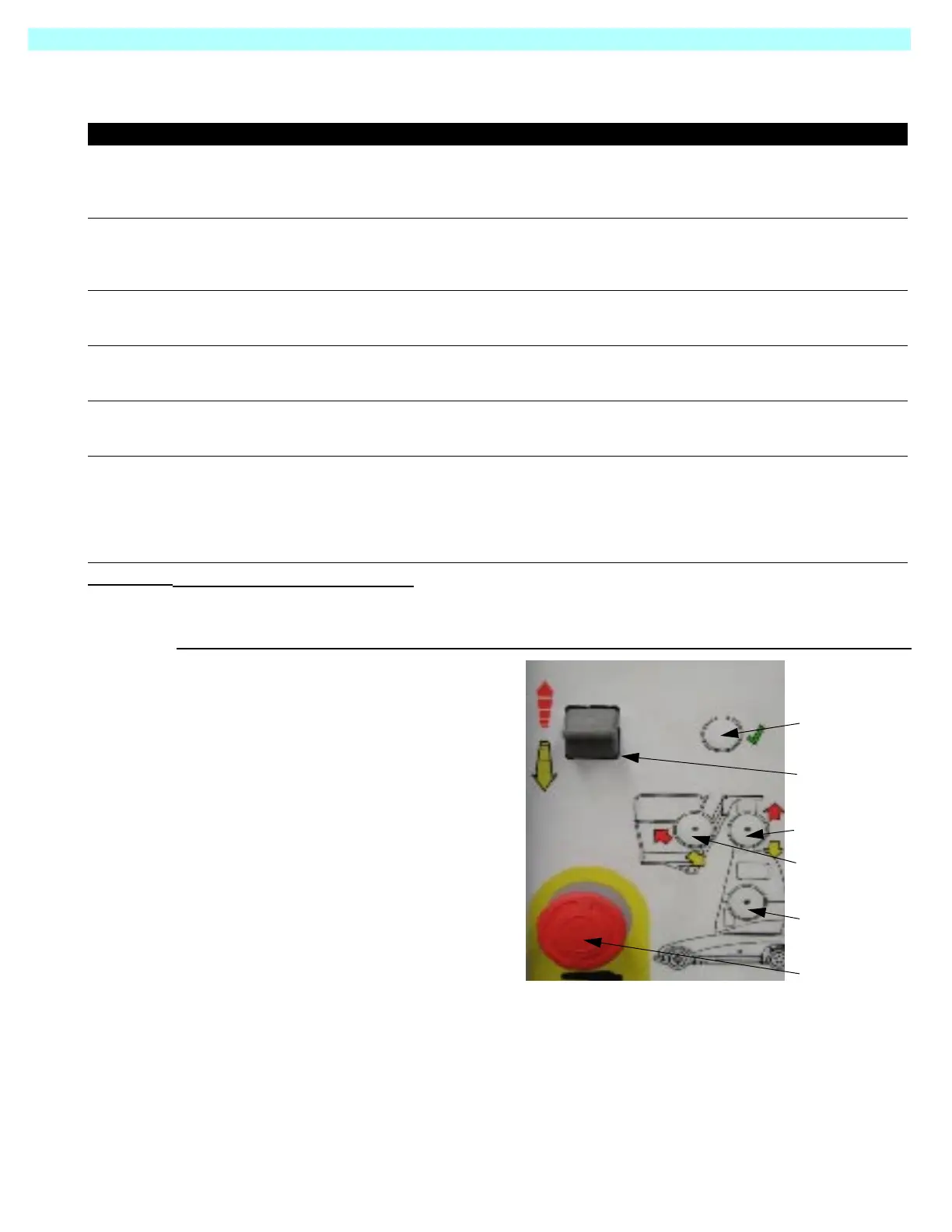

Figure 7 : Panneau de commande inférieur
F
ONCTIONNEMENT
TYPIQUE
Elévation du mât.
• La clé de contact située sur le boîtier de commande supérieur doit être tournée dans la
position "marche" (on).
• Sélectionner Mât en appuyant sur le bouton Mât (3)
• Appuyer sur le bouton d'activation (1) et le maintenir appuyé,
• Activer le basculeur (2) dans le sens voulu.
R
EPÈRES
D
ÉSIGNATION
F
ONCTION
1 Bouton d'activation
Ce bouton active le basculeur et doit être maintenu en
position basse pendant l'opération
2 Basculeur
Active l'opération présélectionnée, dans un sens ou un
autre
3 Bouton de sélection mât Présélectionne la fonction mât.
4 Bouton de sélection bras Présélectionne la fonction bras.
5 Bouton de sélection rotation Présélectionne la fonction rotation mât.
6 Arrêt d'urgence
Un appui sur ce bouton rouge permet à n'importe quel
moment de couper le courant.
Tourner le bouton dans le sens horaire pour la remise
sous tension.
Tableau 2 : Commandes et voyants du châssis
1. Bouton d'activation
2. Basculeur
3. Bouton de sélection mât
4. Bouton de sélection bras
5. Bouton de sélection rotation
6. Arrêt d'urgence
1
3
5
2
4
6
