Página 9
4
F
UNCIONAMIENTO
DE
LOS
CONTROLES
DE
LA
PLATAFORMA
P
ANEL
DE
CONTROL
INFERIOR

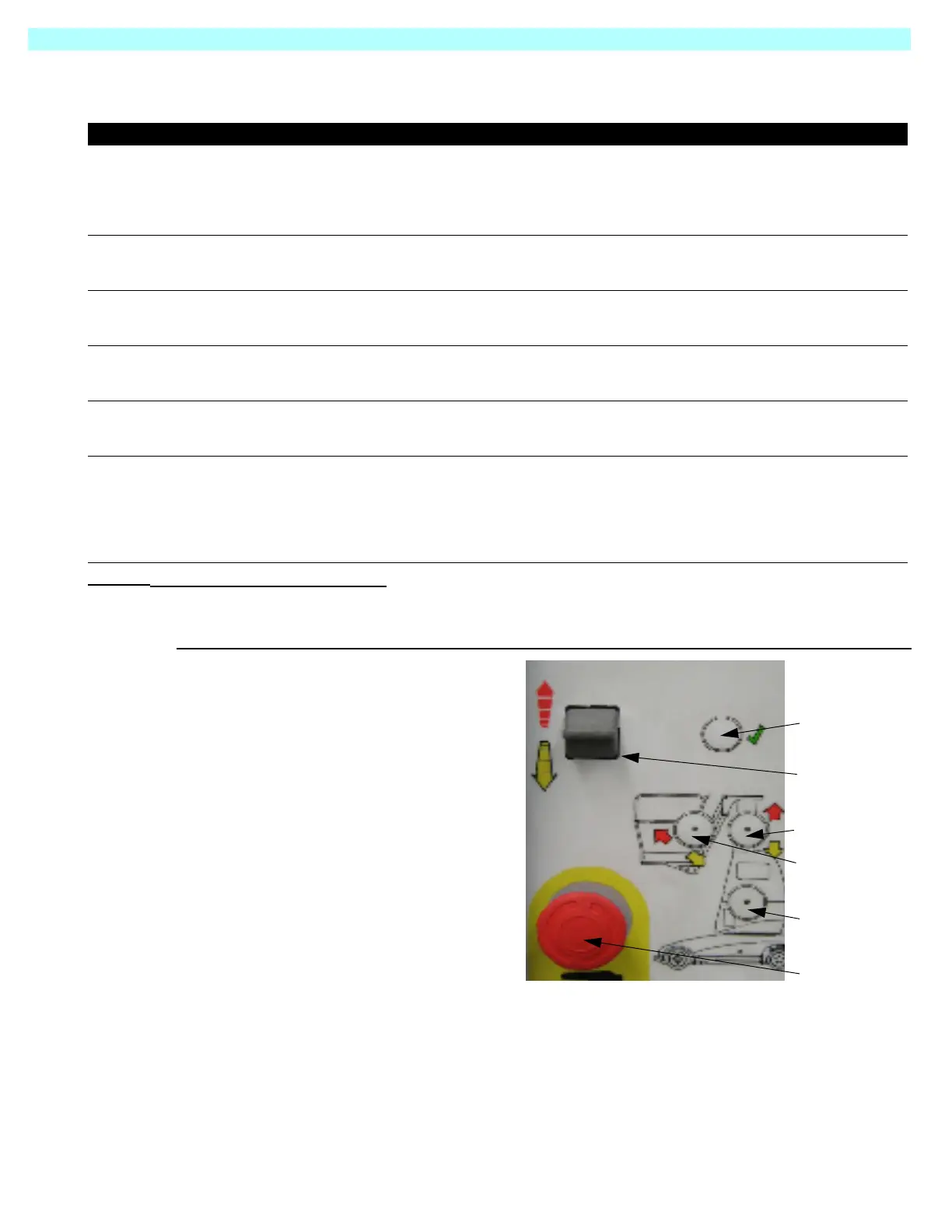

Figura 7: Panel de control inferior
F
UNCIONAMIENTO
TÍPICO
Elevación del mástil.
• El interruptor con llave situado en la caja de control superior debe estar encendido.
• Seleccione mástil presionando el botón Mástil (3)
• Mantenga pulsado el botón Habilitar (1),
• Active el interruptor basculante (2) en la dirección deseada.
E
LEMENTOS
N
OMBRES
F
UNCIÓN
1 Botón Habilitar
Este botón activa el interruptor basculante, y debe
mantenerse presionado durante el funcionamiento de la
máquina.
2 Interruptor basculante Activa la función preseleccionada en cualquier dirección
3 Botón de selección de mástil Preselecciona la función mástil.
4 Botón de selección de aguilón Preselecciona la función aguilón.
5 Botón de selección de rotación Preselecciona la función de rotación del mástil.
6 Parada de emergencia
Presione este botón rojo en cualquier momento si desea
aislar la alimentación eléctrica.
Gire en el sentido de las agujas del reloj para resetear
los valores.
Tabla 2: Controles e indicadores del chasis
1.Botón Habilitar
2.Interruptor basculante
3.Botón de selección de mástil
4.Botón de selección de aguilón
5.Botón de selección de rotación
6.Parada de emergencia
1
3
5
2
4
6
