Pagina 14
5
T
RASPORTO
1. Non avvicinarsi mai alla MB20 dalla parte anteriore o posteriore durante il
sollevamento della forca.
2. Utilizzare l'inclinazione massima del carrello elevatore a forca il prima possibile
durante il sollevamento del MB20/26.
3. Se si sta marciando su un terreno in pendenza o scosceso si raccomanda vivamente
di legare temporaneamente la struttura di sostegno del braccio MB20 al montante del
carrello elevatore a forca come precauzione si sicurezza.
4. L'MB20/26 può essere sollevata da un carrello elevatore a forca soggetto alla rigorosa
procedura descritta in seguito.
5. Assicurarsi che il montante e il braccio siano completamente assettati e che i carter
siano completamente retratti (sollevati).
S
OLLEVAMENTO
MEDIANTE
G
RU
L'MB20/26 può essere sollevata da un argano di sollevamento aereo/gru soggetto alla
rigorosa procedura seguente.
Sollevare il braccio per liberare i nastri di sollevamento come mostrato.
Utilizzare 4 nastri di sollevamento separati collegati al fascio spanditore. NON
UTILIZZARE un numero inferiore di nastri filettati in quanto gli stessi potrebbero slittare
e provocare instabilità. La capacità minima raccomandata di CIASCUNO dei quattro
nastri è 2 tonnellate e la lunghezza minima di ciascuno nastro corrisponde a 2 metri.
Potrebbero verificarsi danni alle protezioni e/o alla cabina se il fascio spargitore non è
utilizzato durante il sollevamento tramite gru.
Applicare nastri per catene di 1 tonnellata metrica a ciascuna delle 4 alette di
sollevamento sul telaio. Vedere Figura 9: sotto.

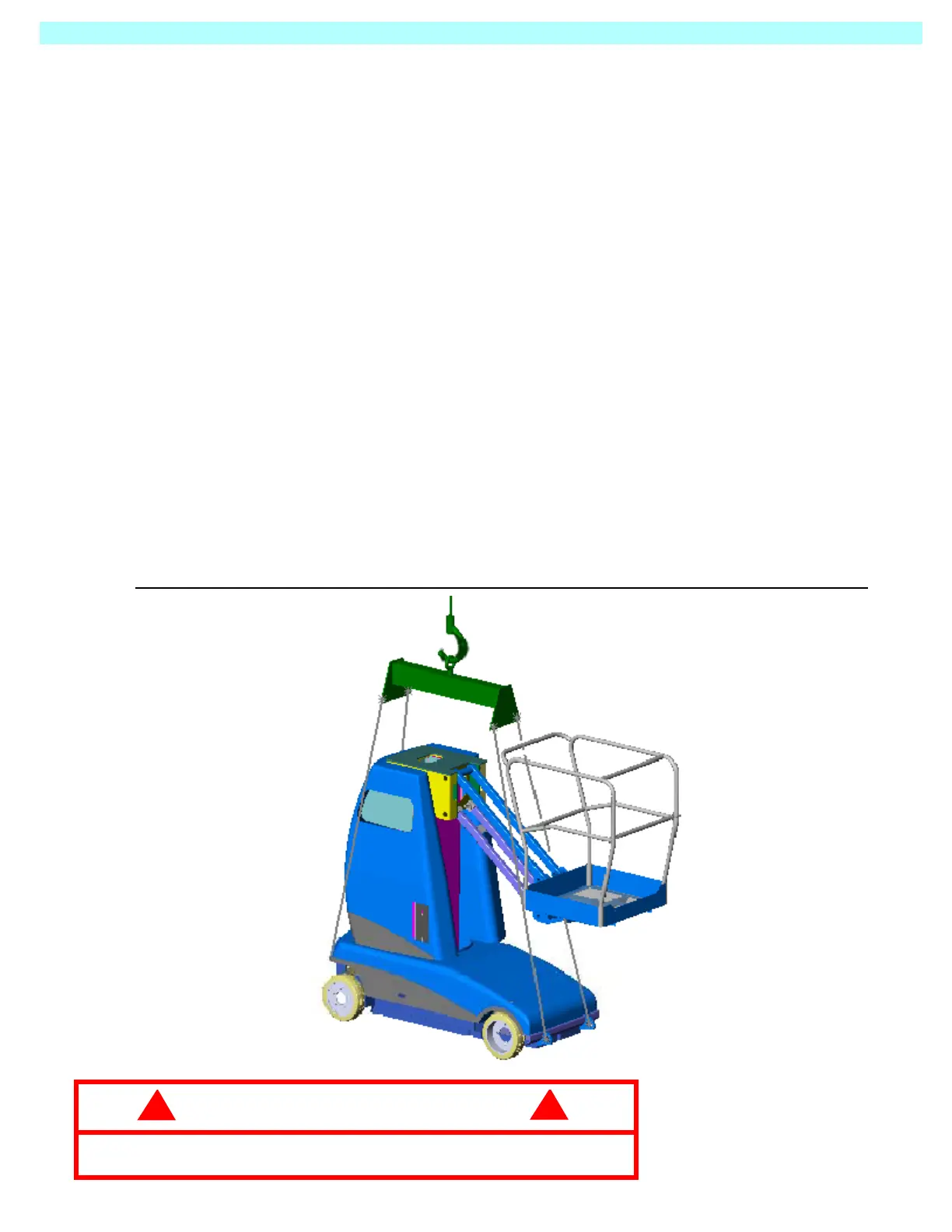

Figura 11: Sollevamento mediante Gru
FASCIO
SPARGITORE
CAPACITÀ
4 TONNELLATE
ATTENZIONE
!
!
NON applicare nastri di sollevamento a qualsiasi altra parte della
macchina.
