4c. Montaż urządzenia kompaktowego
1. Zgodnie z rysunkiem poniżej zamontuj bypass do głowicy przy pomocy klamer i śrub.
2. Posmaruj oringi przy połączeniach nyplowych przy bypass.
3. Dołączone przyłącza 1" podłącz do instalacji (za wodomierzem i/lub hydroforem).
4. Podłącz wąż odpływowy (brak w zestawie) do kolanka odpływu.
5. Podłącz wąż przelewowy (brak w zestawie) do kolanka w obudowie urządzenia.
W przypadku montażu przelewu do kanalizacji należy zastosować lukę powietrzną lub jeśli nie ma takiej
możliwości syfon pralkowy.

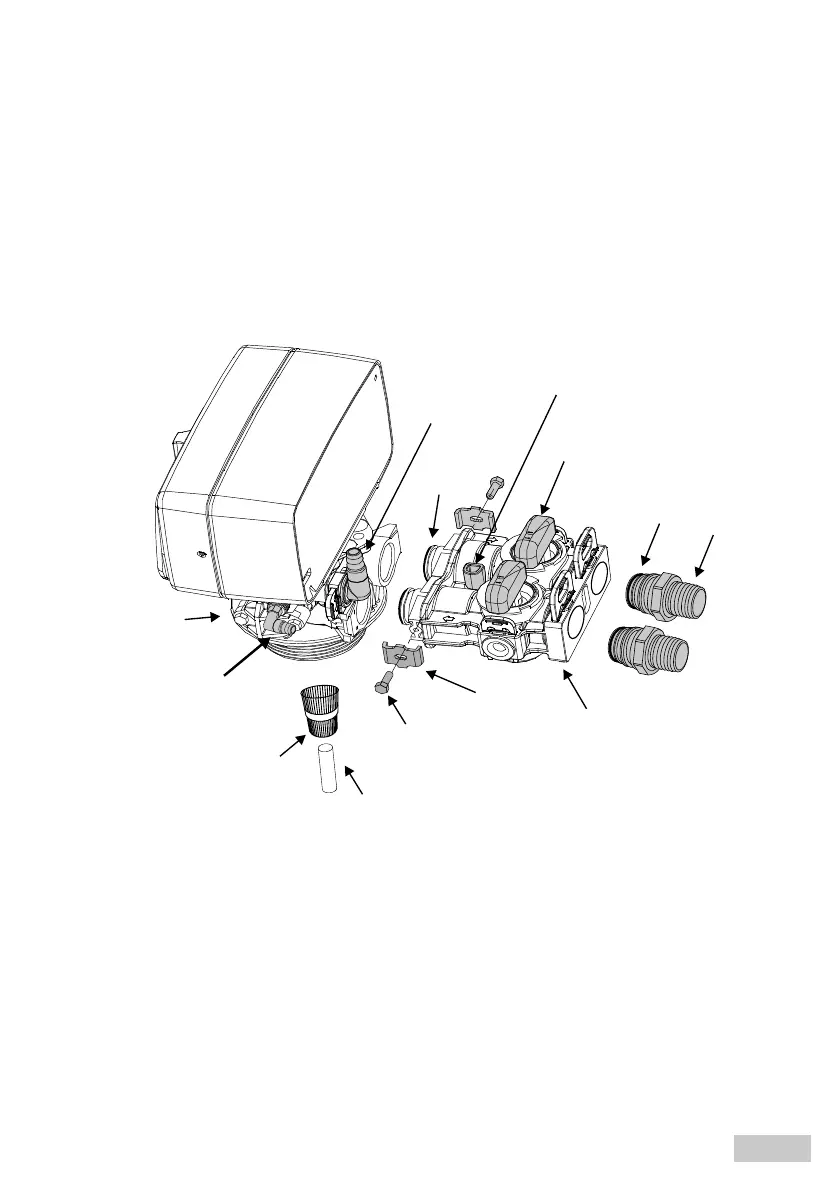

rys.3. Podłączenie bypass
korpus głowicy
kolanko
solanki
klamra
korpus
bypassu
rura dystrybucyjna
zawór
bypassu
gniazdo czujnika przepływu
kolanko
odpływu
przyłącza 1"
oringi
oringi
śrubka
koszyk
górny
