5b. Instalacja urządzenia dwuelementowego
Urządzenie dwuelementowe należy podłączyć do instalacji wodnej zgodnie z przedstawionym poniżej schematem.
Zaleca się, aby przed każdym urządzeniem zainstalować sedymentacyjny filtr wstępny, w celu ochrony głowicy
sterującej przed ewentualnymi zanieczyszczeniami mechanicznymi mogącymi znajdować się w wodzie zasilającej.

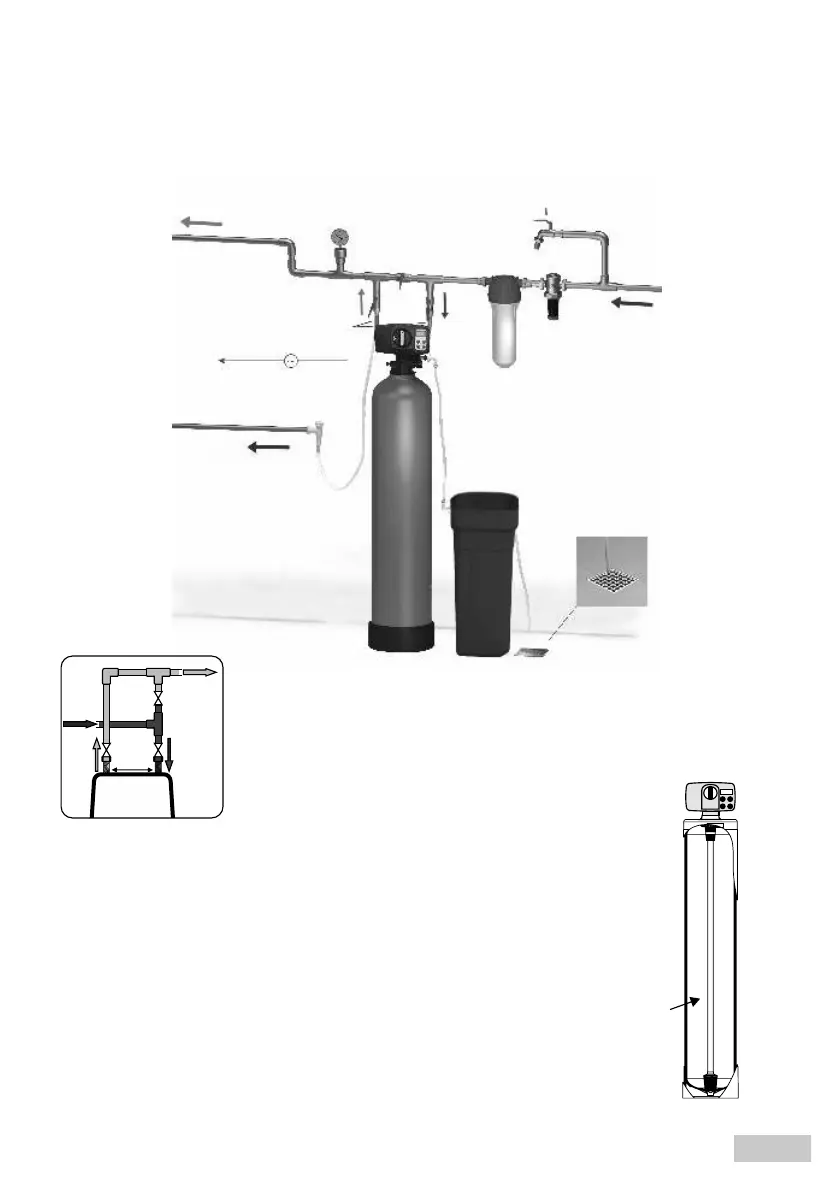

rys.4. Schemat podłączenia zmiękczacza dwuelementowego
odpływ do kanalizacji
odpływ popłuczyn
do kanalizacji
wąż solankowy
wąż przelewowy
przyłącza elastyczne
wyjście
wejście
manometr
filtr wstępny
reduktor
alternatywne wyjście na ogród
butla
210-230V
rys.5. Bypass z podejściem wody od lewej strony
wejście
wyjście
wejściewyjście
by-pass
przyłącza
elastyczne
5c. Montaż urządzenia dwuelementowego
1. Zatkaj rurę dystrybucyjną przed dostaniem się złoża podczas zasypywania
2. Do butli nasyp podsypkę oraz dołączone do zestawu złoże
3. Załóż koszyk górny (rys.3. Podłączenie bypass)
4. Przykręć głowicę do butli
5. Zamontuj bypass przy pomocy klamer (rys.3. Podłączenie bypass)
6. Zamontuj wąż na solankę do kolanka solanki (rys.3. Podłączenie bypass)
7. Podłącz wąż przelewowy rys.4. ( Schemat podłączenia zmiękczacza
dwuelementowego) do kolanka odpływu.
rura dystrybucyjna
08
PL
