18
Tornillos para la
placa frontal (4)
Placa frontal
Empaquetadura
Cavidad de la bomba
Impulsor
1
Resorte
Tapa del
cepillo
Tapa del
cepillo
Tapa del
cepillo
1

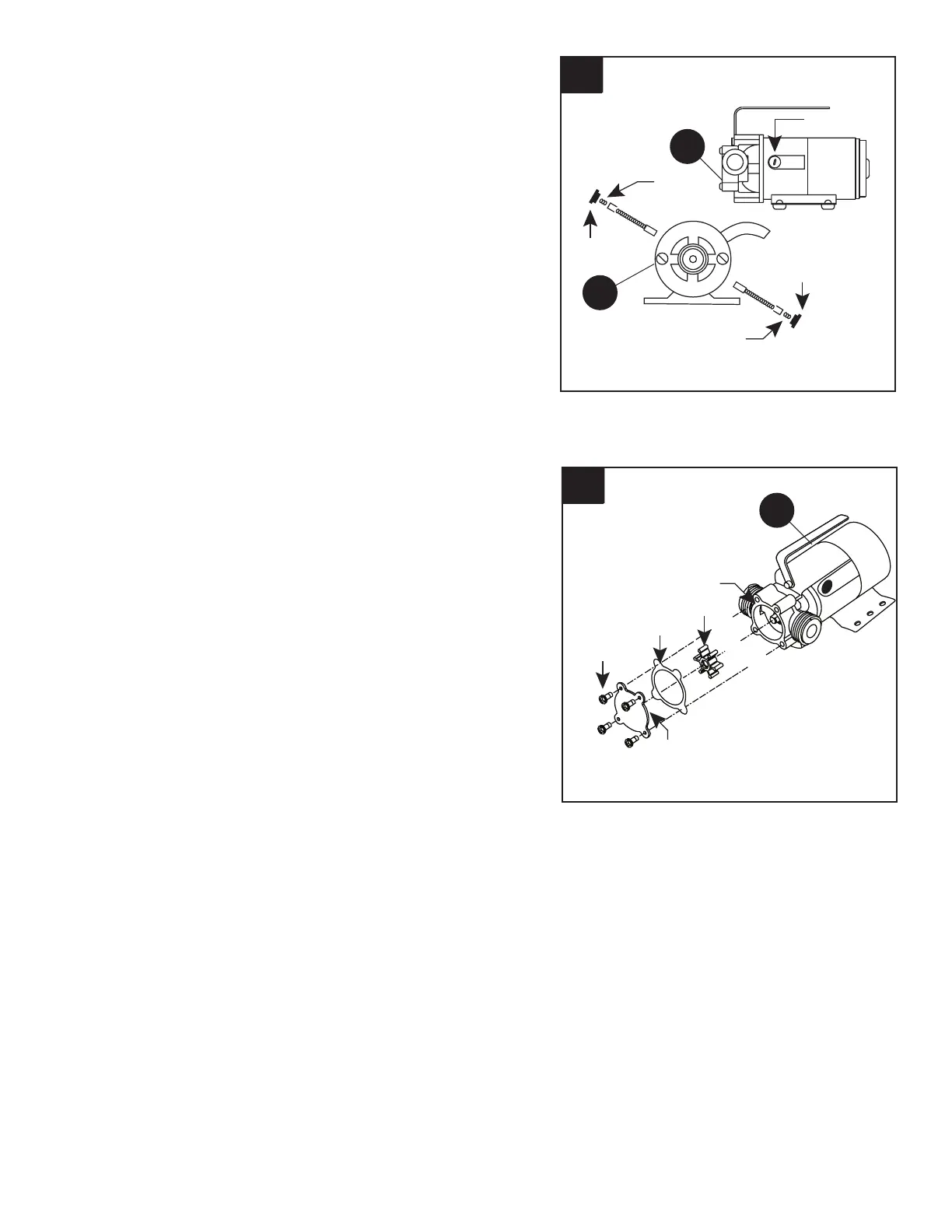

2. Cómo reemplazar los cepillos
NOTA: Los cepillos del motor (no se incluyen) son artículos
de desgaste normal y se deben reemplazar periódicamente.
- Asegúrese de que la bomba (A) esté desconectada de la
fuente de alimentación.
- Desatornille la tapa del cepillo ubicada a lo largo del
costado del motor. Retire el cepillo, el resorte y su cubierta
jalándolos del portacepillos hacia afuera en forma recta.
- Instale un ensamble de cepillo y resorte nuevo (no se
incluye), manteniendo la curvatura del cepillo nuevo
alineada igual que el cepillo anterior.
- Vuelva a colocar la tapa.
3. Cómo reemplazar el impulsor
NOTA: Reemplace el impulsor cuando se haya desgastado
o dañado por objetos extraños, líquido inadecuado o
funcionamiento en seco.
- Retire cuatro tornillos de la placa frontal, la placa frontal y la
empaquetadura.
- Retire el impulsor dañado o desgastado.
- Limpie el interior de la cavidad de la bomba y retire
cualquier material extraño que pueda evitar que el impulsor
se mueva fácilmente.
- Aplique vaselina al interior de la cavidad de la bomba y en
el exterior del impulsor nuevo (no se incluye).
- Alinee la parte plana del impulsor nuevo con la parte plana
del eje del motor. Presione en su lugar mientras gira las
aspas en dirección de las manecillas del reloj.
- Coloque la empaquetadura nueva en la cavidad de la
bomba, alinee los oricios y vuelva a colocar la cubierta.
Apriete los cuatro tornillos en forma pareja y rme.
A
A
A
