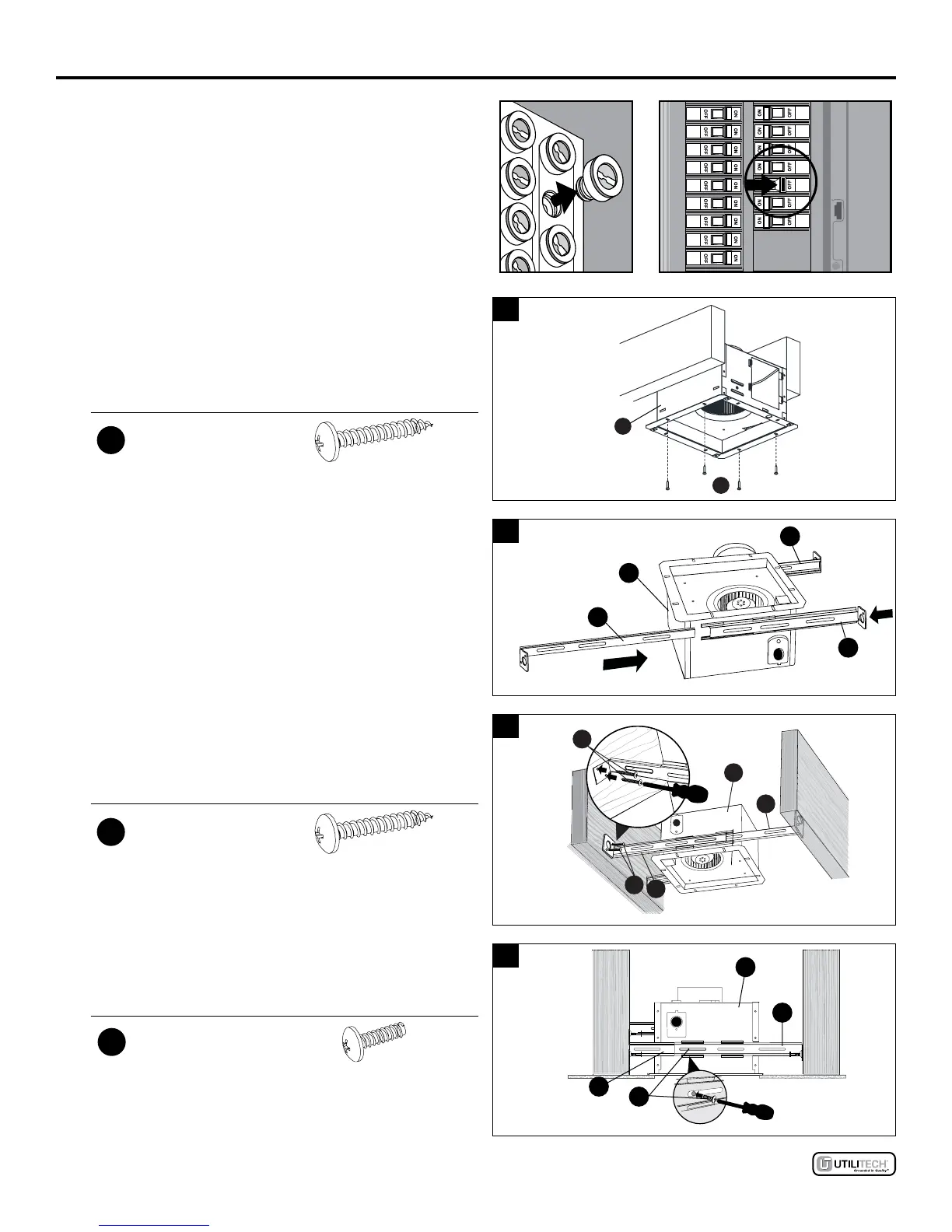

DIRECTIVES D'ASSEMBLAGE – CONSTRUCTION NEUVE SEULEMENT
AVANT INSTALLATION
Couper le courant. Relire les mesures de sécurité.
1. Lorsque l'espacement entre les solives est de 12 po, y
xer le corps du ventilateur (A) à l'aide de 4 longues vis
à bois (AA).
NOTE : aucun support de suspension n'est nécessaire.
1
AA
A
Quincaillerie utilisée
AA
Longue vis à bois
x 4
2. Pour un espacement entre solives de 16 po – 24 po,
insérer le support de suspension I (C) dans le couvercle
de supportage du côté raccord de gaine. Fixer ensuite le
support de suspension II (D) et le support de suspension
III (E) au dos du corps de ventilateur (A).
2
C
E
D
A
3. Fixer le corps du ventilateur (A) à la solive au moyen des
supports de suspension (D, E) et des longues vis à bois
(AA)
3
AA
AA
A
D
E
Quincaillerie utilisée
AA
Longue vis à bois
x 6
4. Fixer les supports de suspension (D, E) au corps du
ventilateur (A) à l'aide de la vis d'assemblage courte (BB).
4
BB
A
D
E
Quincaillerie utilisée
BB
Vis d'assemblage
courte
x 1
