DIRECTIVES D'ASSEMBLAGE – CONSTRUCTION NEUVE SEULEMENT

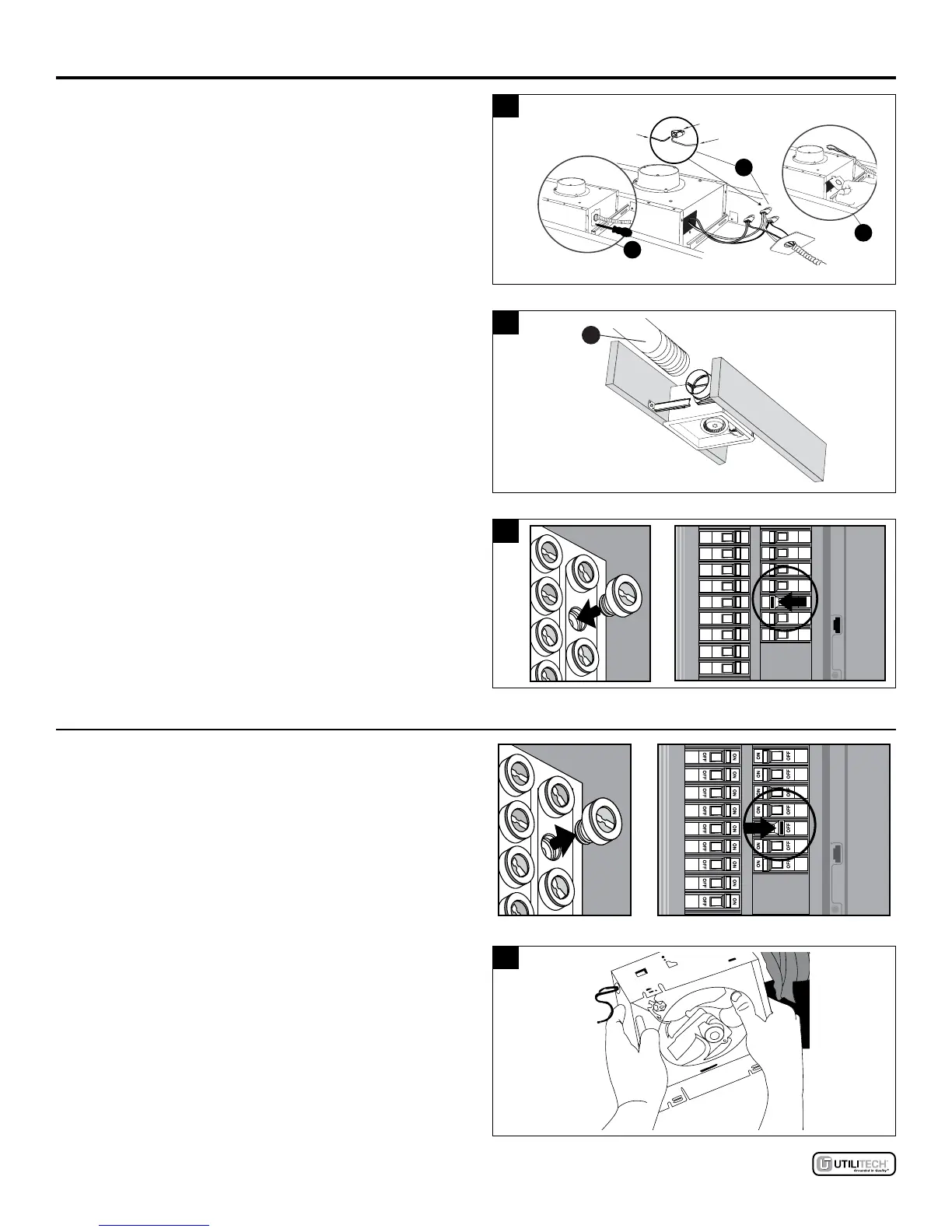

5. Retirer le couvercle de la boîte de jonction du ventilateur
(5.1). À l'aide du raccord rapide, connecter les ls de la
maison à ceux du ventilateur (5.2) comme illustré par le
schéma de câblage à la page 5 du manuel blanc. Câbler
les connexions comme suit : noir au l d'interrupteur
sous tension, blanc au neutre, vert à la terre. Remonter
le couvercle de la boîte de jonction du ventilateur (5.3).
5
Fils de
la maison
Fils du
produit
Raccord
rapide
5.1
5.2
5.3
6. Raccorder une gaine circulaire de 4 po (6.1) (non
fournie) pour évacuation à l'extérieur. La xer à l'aide
de ruban adhésif à conduits (non fourni) ou d'un collier
(non fourni) pour un raccordement solide et étanche à
l'air.
6
6.1
7. Rétablir le courant. Vérier si le ventilateur n'émet pas
de bruit anormal ou ne vibre pas.
7
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
CONSTRUCTION NEUVE - FIXATION À UNE SOLIVE
NOTE : LA MEILLEURE INSTALLATION CONSISTE EN UNE
FIXATION DIRECTE AUX SOLIVES PAR LE DESSOUS.
AVANT INSTALLATION
Couper le courant. Relire les mesures de sécurité.
1. Retirer le ventilateur existant.
1
