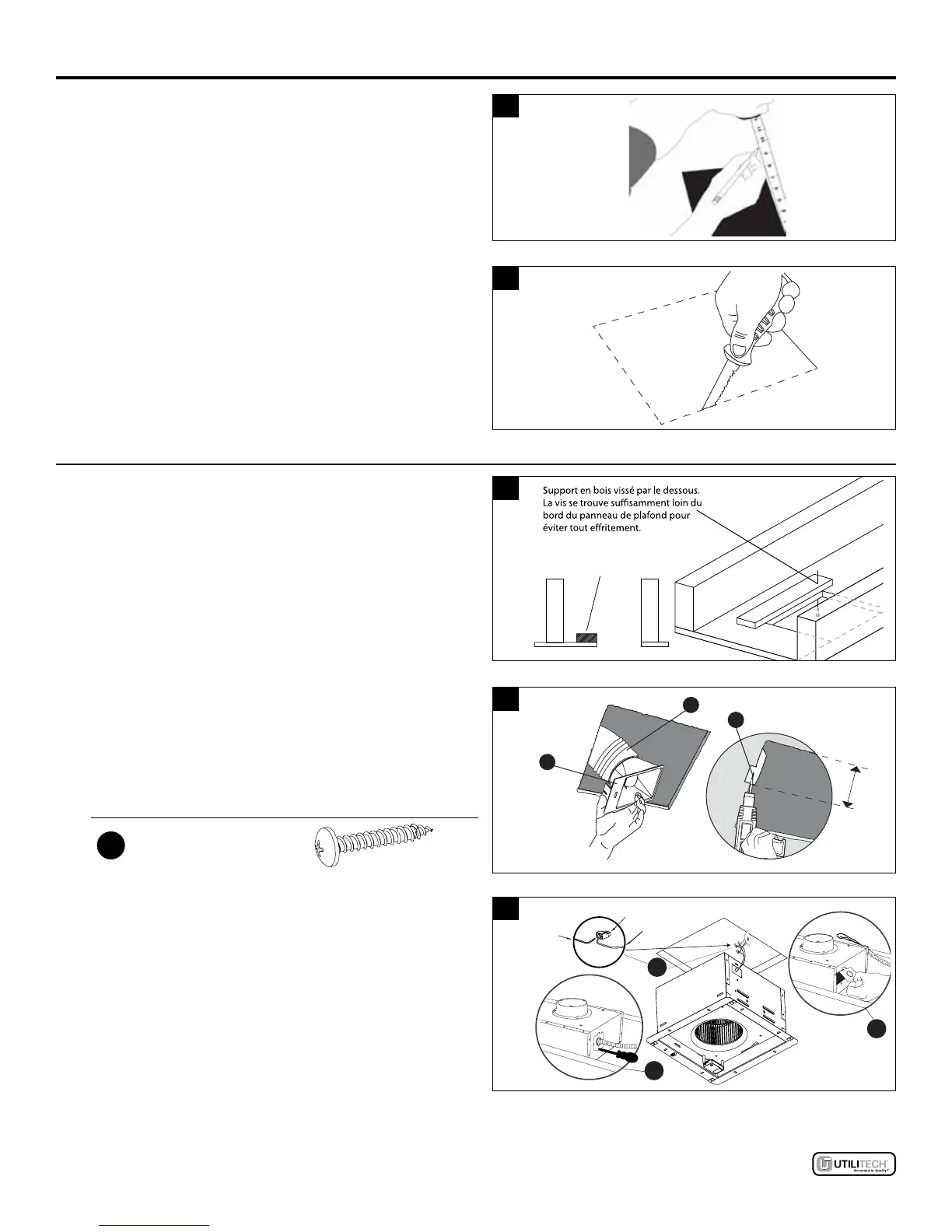

CONSTRUCTION NEUVE - FIXATION À UNE SOLIVE
2. En mesurant l'ouverture, vérier qu'elle est assez
grande pour laisser passer le corps du nouveau
ventilateur (A) (10,25 po x 10,25 po).
2
3. Dans le cas où ce ventilateur ne remplace pas un ancien
appareil, découper une ouverture de 10,25 po x 10,25 po
pour recevoir le corps du ventilateur (A).
S'ASSURER QUE L'UN DES BORDS DE
L'OUVERTURE AFFLEURE LA SOLIVE POUR
UNE INSTALLATION PAR LE DESSOUS.
3
10.25 po
10.25
po
CONSTRUCTION EXISTANTE – INSTALLATION PAR LE DESSOUS (AUCUN ACCÈS PAR LE GRENIER)
1. PAS BESOIN DE SUPPORT DE SUSPENSION
Un morceau de bois (non fourni) est vissé par le dessous
à travers le panneau de plafond Les dimensions
suggérées sont 1 po x 3 po x 14 po. Positionner les vis
sufsamment loin du bord du panneau de plafond, de
sorte qu'il ne s'effrite pas et ne se déchire pas. Insérer les
vis dans chacune des extrémités du morceau de bois, en
dehors de l'ouverture de 10,25 po. Maintenir les vis dans
la zone de la grille.
1
Support en bois
2. Mettre en place le raccord de la gaine (F) dans la décou-
pure du plafond. Raccorder une gaine circulaire de 4 po
(2.1) (non fournie), cintrée vers l'extérieur. La xer à l'aide
de ruban adhésif à conduits (non fourni) ou d'un collier
(non fourni)pour un raccordement solide et étanche à l'air.
2
2.1
AA
F
3.5 po
Quincaillerie utilisée
AA
Longue vis à bois
x 1
3. Retirer le couvercle de la boîte de jonction du ventila-
teur (3.1). À l'aide du raccord rapide, connecter les ls
de la maison à ceux du ventilateur (3.2) comme illustré
par le schéma de câblage à la page 5 du manuel blanc.
Câbler les connexions comme suit : noir au l
d'interrupteur sous tension, blanc au neutre, vert à la
terre. Remonter le couvercle de la boîte de jonction du
ventilateur (3.3).
3
Fils de
la maison
Fils du
produit
3.1
3.2
3.3
r
Raccord
rapide
