Utilitech 7131-04 User Manual

19
INSTRUCCIONES DE INSTALACIÓN: NUEVA CONSTRUCCIÓN (Continuación)

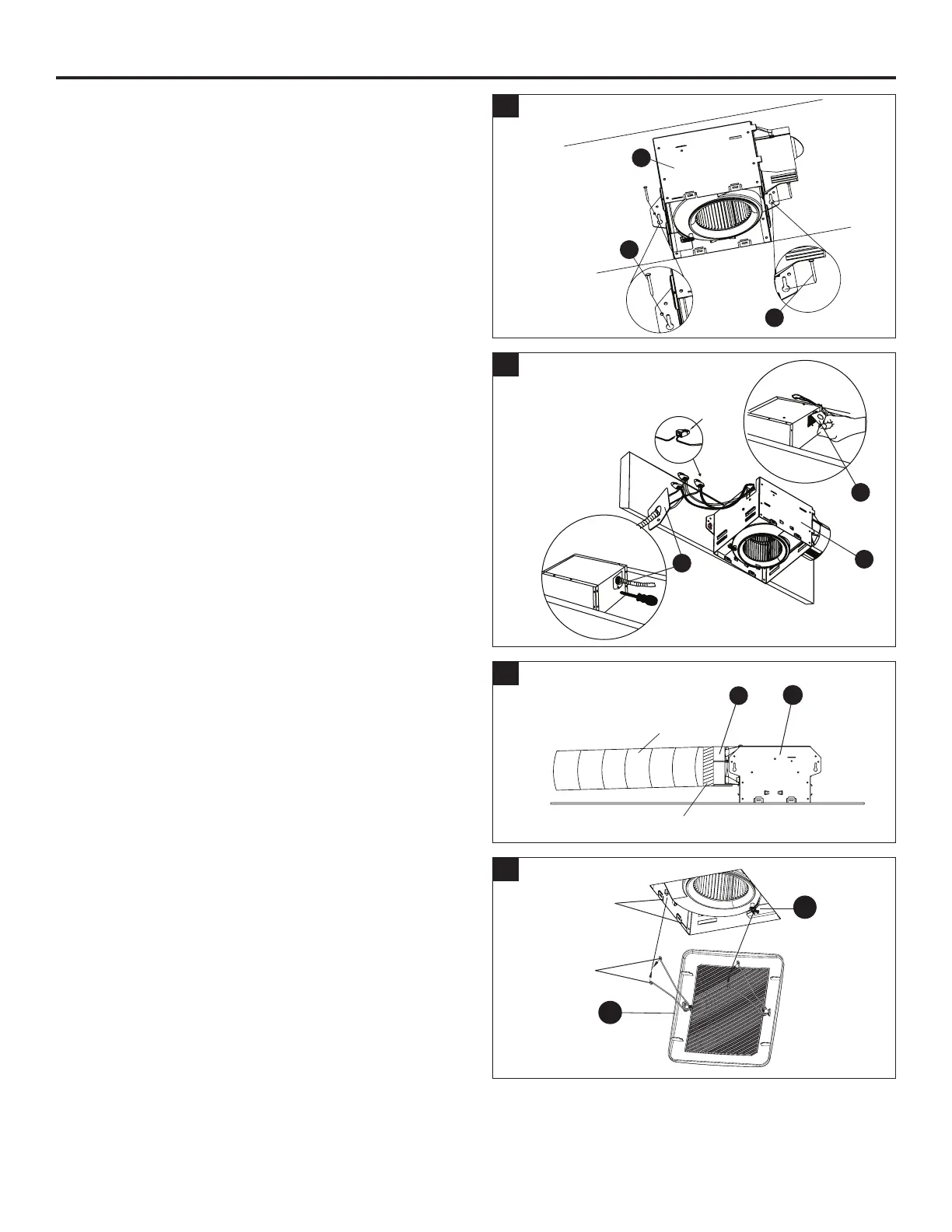

4. Fije la carcasa del ventilador (A) en la viga o montante
insertando tornillos para madera (4.1) (incluidos) en los
oricios indicados en las pestañas metálicas de la
carcasa del ventilador (A). Apriete los tornillos para
madera (4.1) hasta que la carcasa del ventilador (A)
esté rmemente asegurada a la viga.
4
A
4.1
4.1
5. Jale los cables de la casa a través de la tapa de la caja de
cableado (5.1). Usando los conectores rápidos, conecte
el cableado de la casa desde el interruptor de pared a
la carcasa del ventilador (A). 14 AWG es el conductor
más pequeño que se debe utilizar para el cableado de
circuito derivado. Consulte los diagramas de cableado
en la página 17 para asegurarse de que se realicen las
conexiones adecuadas.
Empuje con cuidado las conexiones de cables en la
carcasa de cableado y vuelva a colocar la tapa de la caja
de cableado (5.1).
PRECAUCIÓN: si sus cables eléctricos no coinciden con
los colores mencionados, consulte a un electricista con
licencia para determinar qué representa cada cable de
la casa antes de conectar el ventilador.
5
5.1
6. Conecte un conducto circular de 10.16 cm al conector
de conducto (C) en la carcasa del ventilador (A),
asegurándolo con cinta adhesiva o una abrazadera.
Ventile el conducto hacia el exterior.
Termine el trabajo del techo o trabajo de pared. El
oricio del techo debe estar alineado con el borde de la
carcasa del ventilador (A).
6
A
7. Fije la rejilla (B) apretando los resortes de montaje e
insertándolos en las ranuras rectangulares estrechas en
la carcasa del ventilador (A).
Encienda la fuente de alimentación. Pruebe el ventilador.
7
A
B
5.1
Vigueta o montante de pared
Conducto de 10.16 cm
Cinta adhesiva
o abrazadera
Conector
rápido
Ranuras en
la carcasa
Resortes de
montaje
A
C
