18

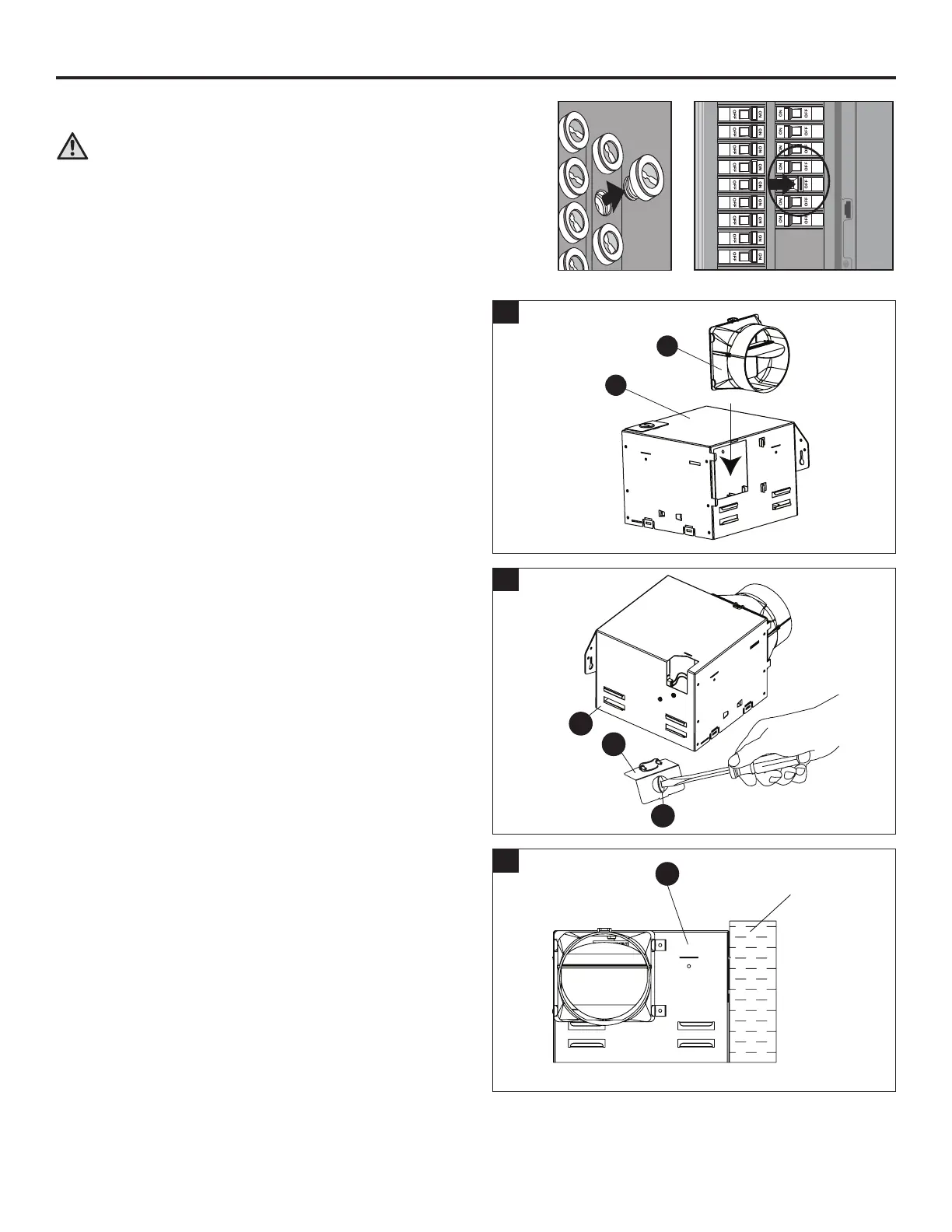

INSTRUCCIONES DE INSTALACIÓN: NUEVA CONSTRUCCIÓN
PREVIO A LA INSTALACIÓN
ADVERTENCIA: ¡RIESGO DE DESCARGA ELÉCTRICA!
Asegúrese de cortar el suministro eléctrico en los cables con los
que trabajará. Extraiga los fusibles o apague el cortacircuitos
antes de quitar el ventilador de baño existente o instalar uno
nuevo.
1. Fije el conector de conducto (C) a la carcasa del
ventilador (A).
1
A
C
2. Retire la cubierta de la caja del cableado (2.1) de la
carcasa del ventilador (A). Retire el oricio ciego del
cableado (2.2) de la cubierta de la caja del cableado
con un destornillador de cabeza plana.
2
2.1
A
2.2
2.1
2.2
3. Coloque la carcasa del ventilador (A) al lado de una
viga del techo o montante de pared. La carcasa del
ventilador (A) debe estar nivelada y perpendicular a la
viga o montante. Tenga en cuenta el grosor del panel de
techo de pared utilizado en su aplicación.
Coloque la carcasa del ventilador (A) de modo que el
borde inferior de la carcasa del ventilador (A) quede al
ras con el panel de techo o de pared. No monte la
carcasa del ventilador (A) al ras de la parte inferior de
la viga o montante de pared.
3
A
Vigueta o
montante
de pared
