FRANÇAIS
- 62 -
50 mm200 mm
20 mm343 mm
60mm
10cm
30cm
10cm

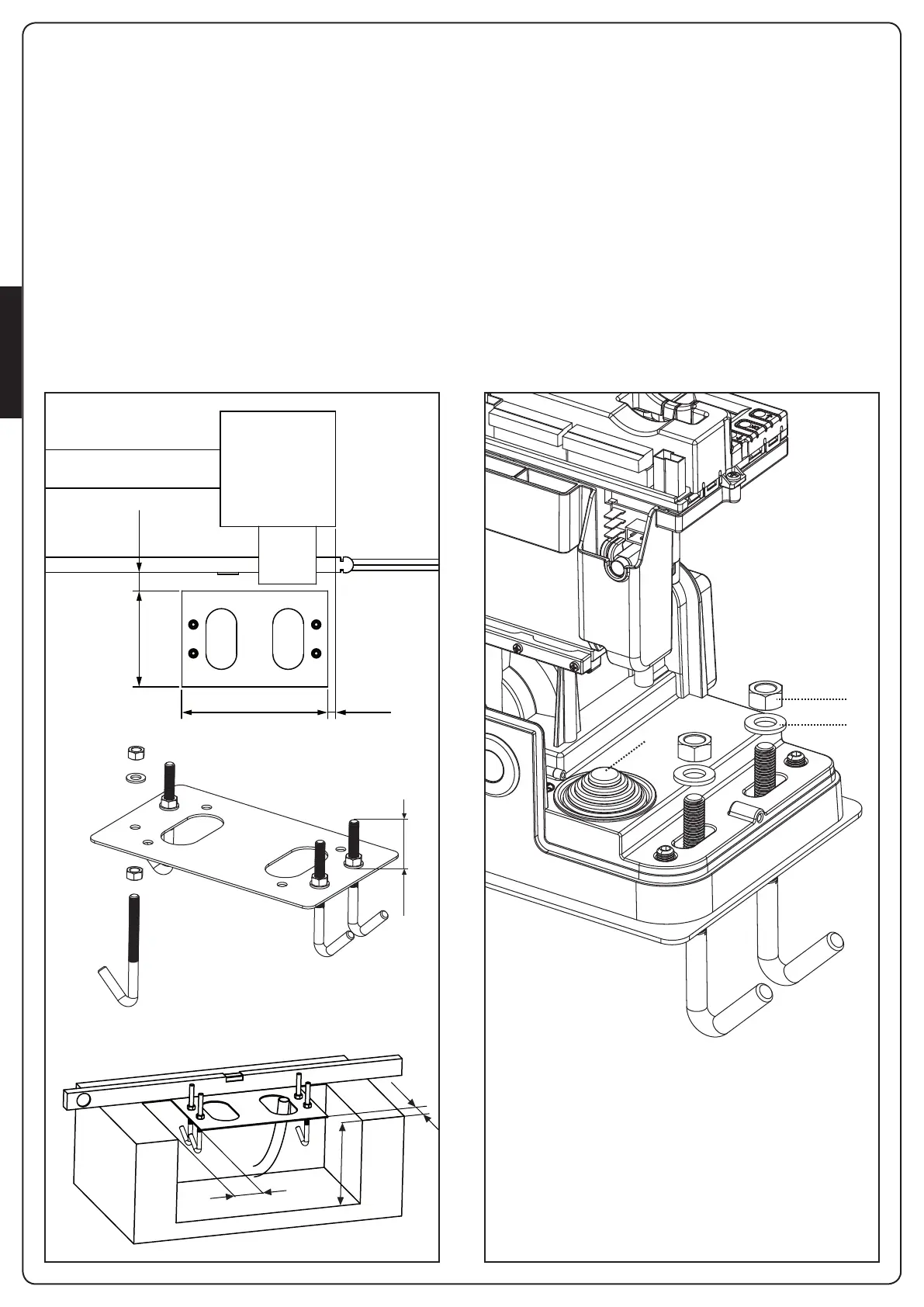

3 - INSTALLATION DU MOTEUR
3.1 - POSITIONNEMENT DU MOTEUR
Pour une correcte installation de AYROS veuillez suivre
attentivement les instructions suivantes :
1. Prévoir un trou de fondation en utilisant comme référence les
mesures indiquées en illustration.
2. Prédisposer un ou plusieurs tubes pour le passage câbles
électriques.
3. Assembler les 4 agrafes sur la plaque d’ancrage et les fixer au
moyen des 4 écrous en dotation.
4. Effectuer la coulée de béton à l’intérieur de l’excavation et
positionner la plaque de fondation.
m ATTENTION : vérifier que la plaque soit parfaitement
de niveau et parallèle au portail.
5. Attendre la prise complète du béton.
6. Dévisser les 4 écrous qui tiennent la base reliée aux tires fonds
et positionner le moteur sur la plaque.
7. Régler les 4 goujons de manière que le moteur soit
parfaitement de niveau.
8. Vérifier que le moteur soit parfaitement parallèle au portail,
insérer les 4 rondelles R et visser légèrement les 4 écrous D
m ATTENTION : Percer le joint G pour faire passer les
câbles à connecter à la centrale. Percer le joint pour faire
passer les câbles à relier à l’armoire de commande en
limitant les dimensions des trous afin d’éviter l’entrée
d’insectes et d’autres petits animaux.
