9 - MENÚ DE INSTALACIÓN (SEt)
Este menú permite realizar los movimientos de la puerta
necesarios durante la fase de instalación.
El procedimiento de aprendizaje automático permite la
memorización de los límites del tope basándose en los datos
obtenidos por el codificador.
El procedimiento de movimiento manual permite el accionamiento
de la puerta en modalidad Hombre Presente en casos particulares
como la fase de instalación/mantenimiento o un posible fallo de
funcionamiento de las células fotoeléctricas o bandas sensibles de
seguridad.
m ATENCIÓN: Antes de proceder, asegúrese de haber
colocado correctamente los finales de carrera.
1. Mantenga pulsada la tecla OK hasta que en el display se
visualiza -SEt
2. Suelte la tecla OK: en el display se visualiza ESC (pulse la tecla
OK sólo si se desea salir de este menú)
3. Mediante las teclas h e i seleccionar el menú Mov
para activar el movimiento manual o APPr para iniciar el
procedimiento de aprendizaje automático de los límites del
tope
4. Pulsar la tecla OK para iniciar el procedimiento elegido
9.1 - APRENDIZAJE AUTOMÁTICO DE LOS
LÍMITES DE LA CARRERA
m ATENCIÓN: para efectuar el procedimiento de
autoprogramación es necesario deshabilitar la interfaz
ADI mediante el menú i.Adi. Si hay protecciones que se
controlan mediante el módulo ADI durante la fase de
autoprogramación no estarán activas.
ATENCIÓN: Durante el autoaprendizaje la potencia aplicada
al motor es la planteada en el parámetro Po.AL
5. La pantalla muestra el panel de control e inicia el
procedimiento de aprendizaje automático:
5.1 Si la cancela no está en el final de carrera de cierre, el
motor se activa en cierre a velocidad ralentizada hasta
que se alcanza el final de carrera.
5.2 La puerta se activa en apertura hasta alcanzar el tope de
apertura.
5.3 La puerta se activa en cierre hasta alcanzar el tope de
cierre.
6. Si el sensor de obstáculos ha sido habilitado, en la pantalla se
visualiza el valor sugerido por el sensor de obstáculos.
Si no se efectúa ninguna operación durante 20 segundos la
central sale de la fase de programación sin guardar el valor
sugerido.
7. El valor sugerido puede ser modificado con las teclas h e i,
pulsando la tecla OK se confirma el valor visualizado y en el
display se visualiza SEnS
8. Mantenga pulsada la tecla i hasta que en el display se
visualiza FinE, seguidamente pulse la tecla OK, seleccione la
opción Si y pulse la tecla OK para salir de la programación
memorizando el valor de los sensores.
m ATENCIÓN: Si se deja que la central salga de la
programación por time out (1 minuto) el sensor de
obstáculo vuelva al valor que estaba programado antes de
efectuar el autoaprendizaje (según los valores por defecto
el sensor es inhabilitado). Las posiciones de fin del recorrido
de apertura / cierre en cambio siempre son memorizados.
9.2 - MOVIMIENTO MANUAL
m ATENCIÓN: cuando se activa este procedimiento las
protecciones no están activas.
5. La pantalla muestra MAn
6. Mantener pulsado el botón h para mover la puerta en apertura
o la tecla i para el cierre
7. Soltar la tecla para detener la puerta
8. Para salir de este menú pulsar OK
NOTA: si no se mueve el motor durante más de un
minuto el procedimiento termina automáticamente.

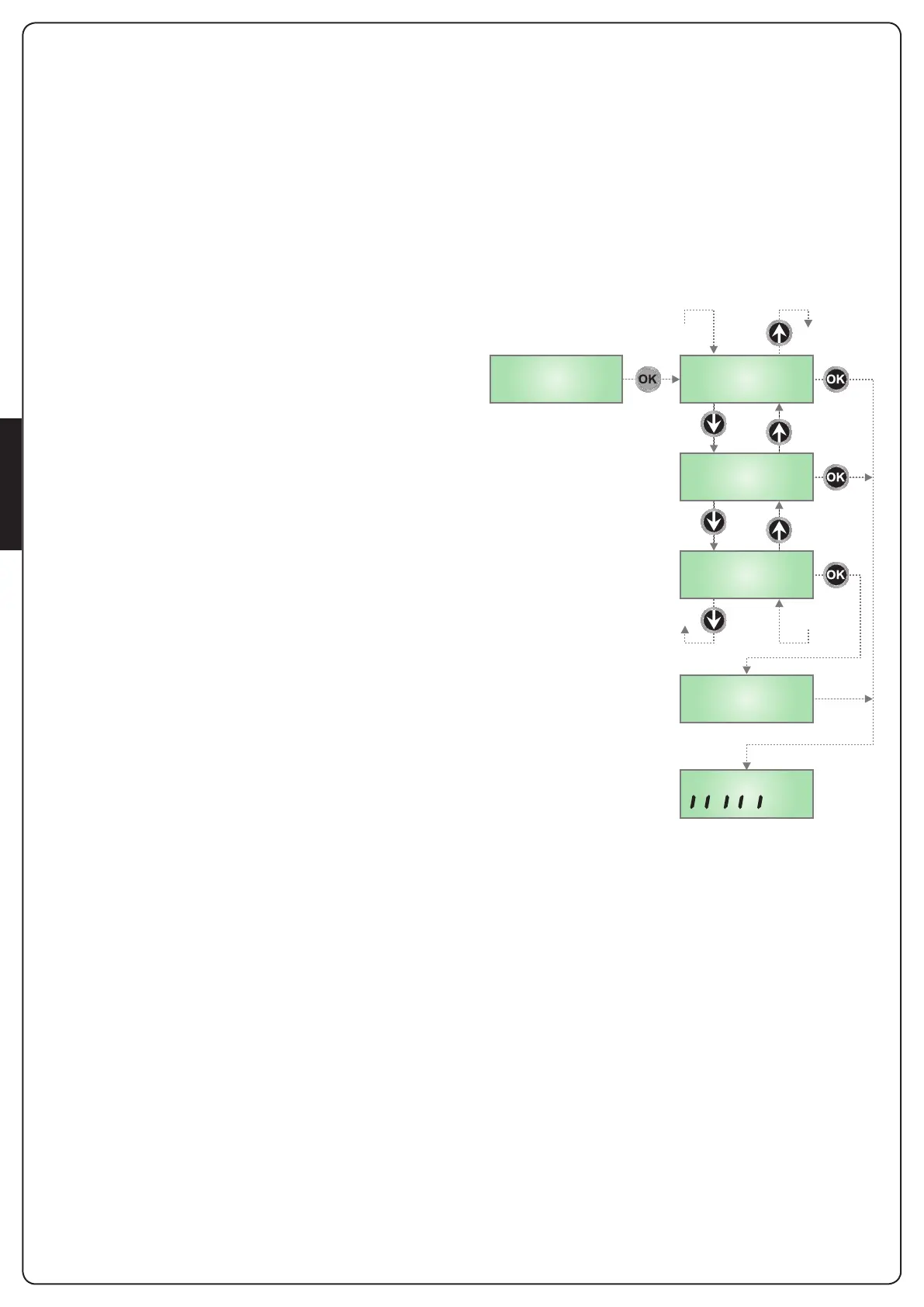

APPr
