V2 AYROS-24V series User Manual

ESPAÑOL
- 94 -
1 3 E
5
4
A
B
F
D
2
C

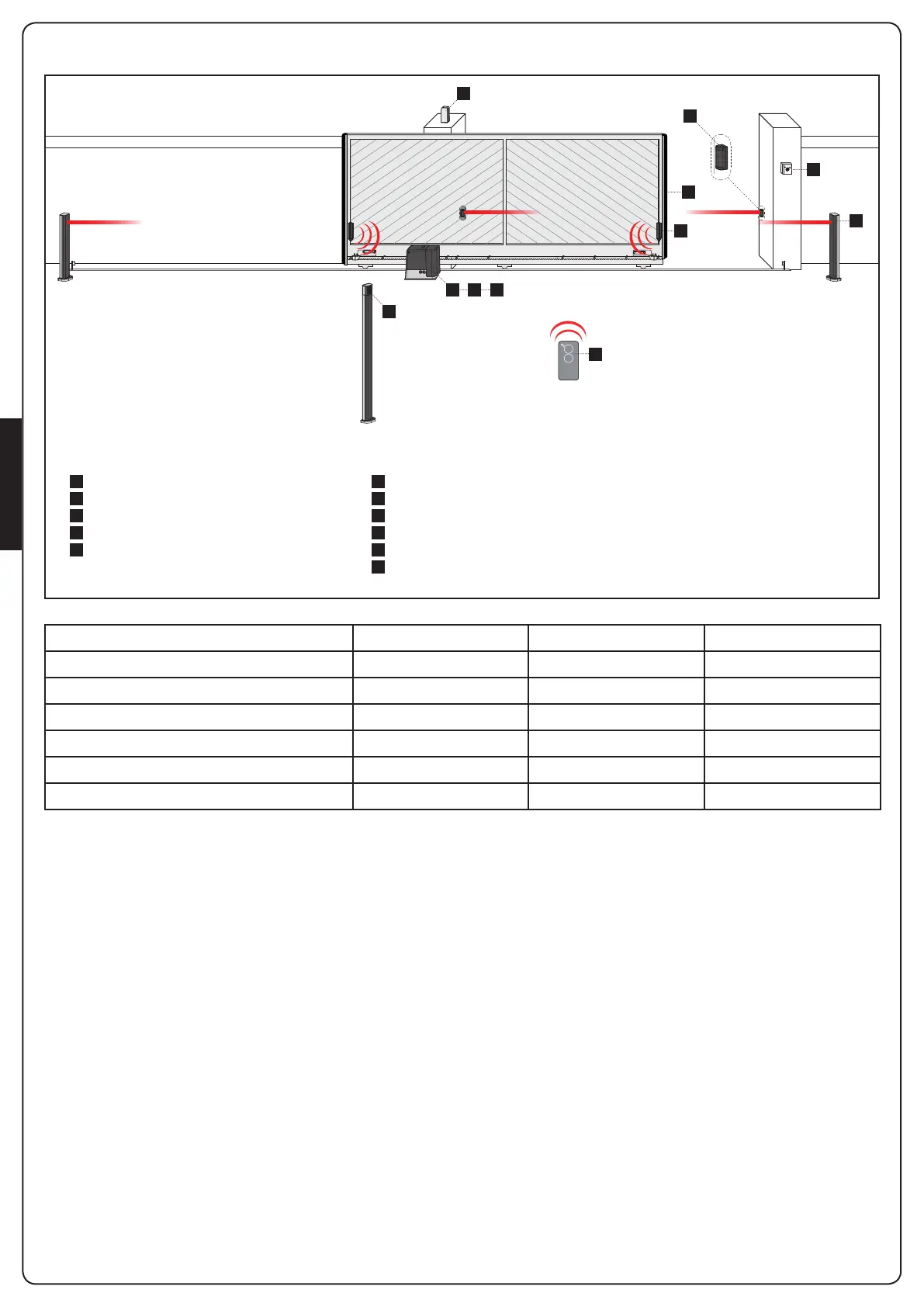

3.6 - ESQUEMA DE INSTALACIÓN
LONGITUD DEL CABLE < 10 metros de 10 a 20 metros de 10 a 20 metros
Alimentación 230V/120V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Fotocélulas (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Selector con llave 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Fotocélulas (RX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Lámpara de señalización 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antena (integrada en la lámpara de señalización) RG174 RG174 RG174
A
B
C
D
E
F
1
2
3
4
5
Selector con llave
Fotocélulas con columnas
Selector digital vía radio de columna
Bandas de seguridad
Módulo WES-ADI (control de bandas por radio)
Sensores WES
Motorreductor
Emisor
Módulo receptor
Fotocélulas
Lámpara de señalización
COMPONENTES ACCESORIOS ADICIONALES
