4.12 - COLLEGAMENTI ELETTRICI
J1 START - Mando de apertura para la conexión de
dispositivos tradicionales con contacto N.A.
m ATENCIÓN: si se utilizan dispositivos
de mando mantenido (espiras magnéticas,
temporizadores, detectores de presencia,
etc.), es necesario utilizar la modalidad de
reloj (parámetro Strt = orol).
J2 START P. - Mando de apertura peatonal para la
conexión de dispositivos tradicionales con
contacto N.A.
m ATENCIÓN: si se utilizan dispositivos
de mando mantenido (espiras magnéticas,
temporizadores, detectores de presencia,
etc.), es necesario utilizar la modalidad de
reloj (parámetro Strt = orol).
J3 Mando de STOP. Contacto N.C.
J4 Común (-)
J5 Fotocélulas del tipo 1. Contacto N.C.
J6 Fotocélula del tipo 2. Contacto N.C.
J7 Costas de tipo 1. Contacto N.C.
J8 Costas de tipo 2. Contacto N.C.
J9 Común (-)
E1 Alimentación +24Vdc para fotocélulas y otros
accesorios
E2 Alimentación común accesorios (-)
E3 Alimentación 24Vdc - TX fotocélula/costas
ópticas para test funcional. Conectar los cables
de alimentación de los emisores de las fotocélulas
entre los bornes E2 y E3
E4 - E5 Lámpara indicadora o lámpara de señalización 24V
A1 Malla antena
A2 Central antena
B1 - B2 Luces de cortesía o lámpara de señalización
230V/120V
L Fase alimentación 230V/120V
N Neutro alimentación 230V/120V
BATTERY Paquete batería (cod. 161212)
RECEIVER Conector para receptor MRx
ADI Interfaz por módulos ADI
OVERLOAD Señala una sobrecarga en la alimentación de los
accesorios
MAINS Señala que el quadro está alimentado
M Motor
LIMIT
SENSOR
Final de carrera
ENCODER Encoder
24 Vdc
POWER
SUPPLY
Alimentación de la central de mando (+24Vdc)
4.11 - INTERFAZ ADI
El cuadro está dotado de una interfaz ADI (Additional Devices
Interface) que permite la conexión con una serie de módulos
opcionales de la línea V2.
Hacer referencia al catálogo V2 o a la documentación técnica para
ver que modulos opcionales con interfaz ADI estan disponibles
para el cuadro de maniobras
m ATENCION: Para la instalación de los módulos opcionales,
leer atentamente las instrucciones adjunta a cada módulo.
Para dispositivos es posible configurar el modo con el que se
interconectan con la central, además es necesario habilitar la
interfaz para hacer que la central tenga en cuenta las señales que
llegan desde el dispositivo ADI.
Remítase al menú de programación i.Adi para habilitar la interfaz
ADI y acceder al menú de configuración del dispositivo.
Los dispositivos ADI utilizan la pantalla de la central para realizar
señalizaciones de alarma o visualizar la configuración de la central
de mando.

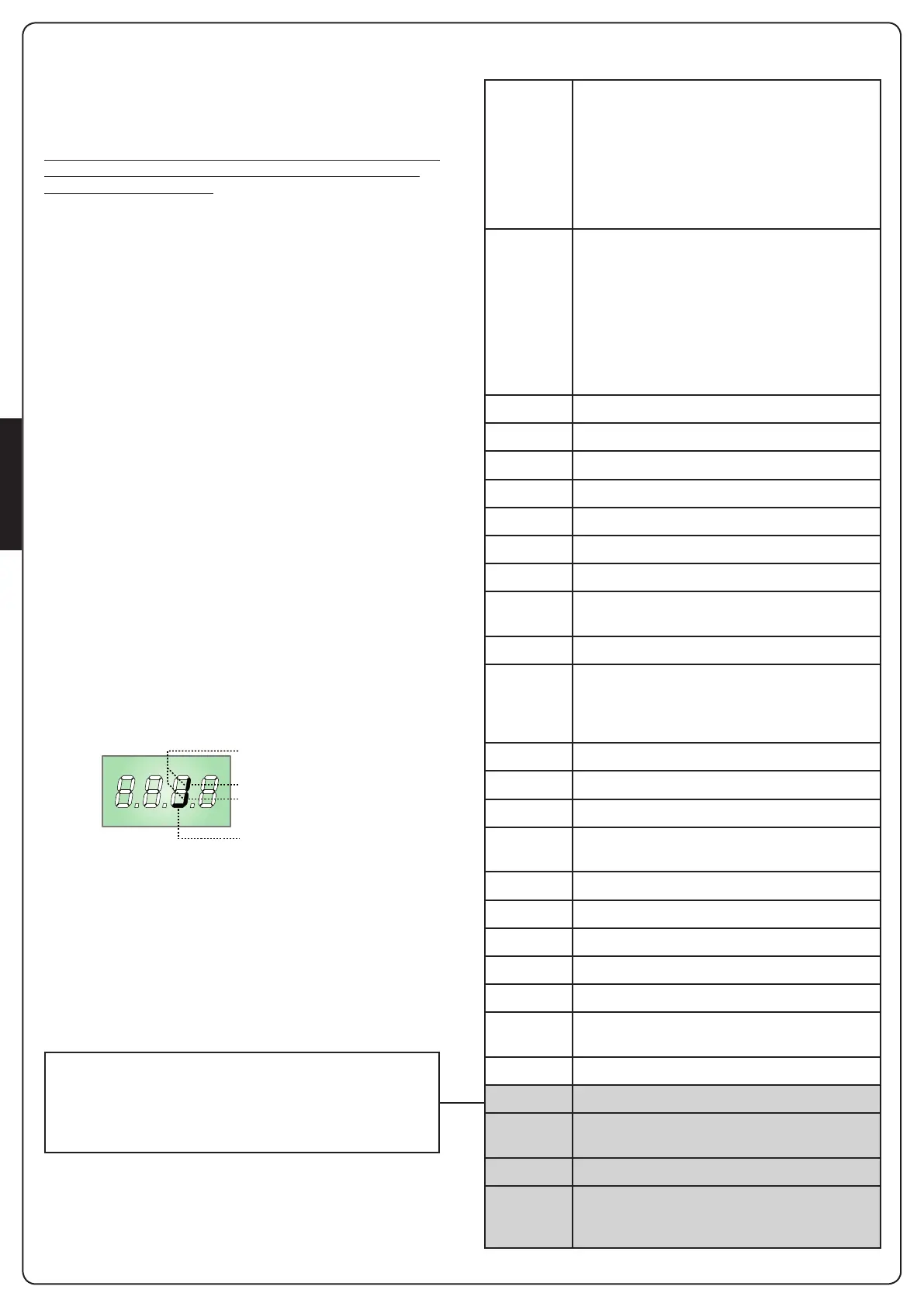

El dispositivo conectado a la interfaz Adi es capaz de señalar a la
central tres tipos de alarma, que se visualizan en la pantalla de la
central de la siguiente forma:
• ALARMA FOTOCÉLULA - el segmento de arriba se enciende:
la cancela se para, cuando la alarma cesa, la cancela vuelve a
abrirse.
• ALARMA COSTA - el segmento de abajo se enciende:
la cancela invierte su movimiento durante 3 segundos.
• ALARMA STOP - ambos segmentos parpadean: la cancela se
para y no puede volver a ponerse en funcionamiento hasta que
no cesa la alarma.
• SLAVE - segmento encendido fijo: utilizado por el módulo
opcional SYNCRO para indicar cuando la central está
configurada como SLAVE
NOTA: i collegamenti evidenziati sono già cablati in
fabbrica
m ATTENZIONE: non invertire mai il verso dei
connettori
ALARMA FOTOCÉLULA
ALARMA STOP
ALARMA COSTA
SLAVE
