ITALIANO
- 14 -

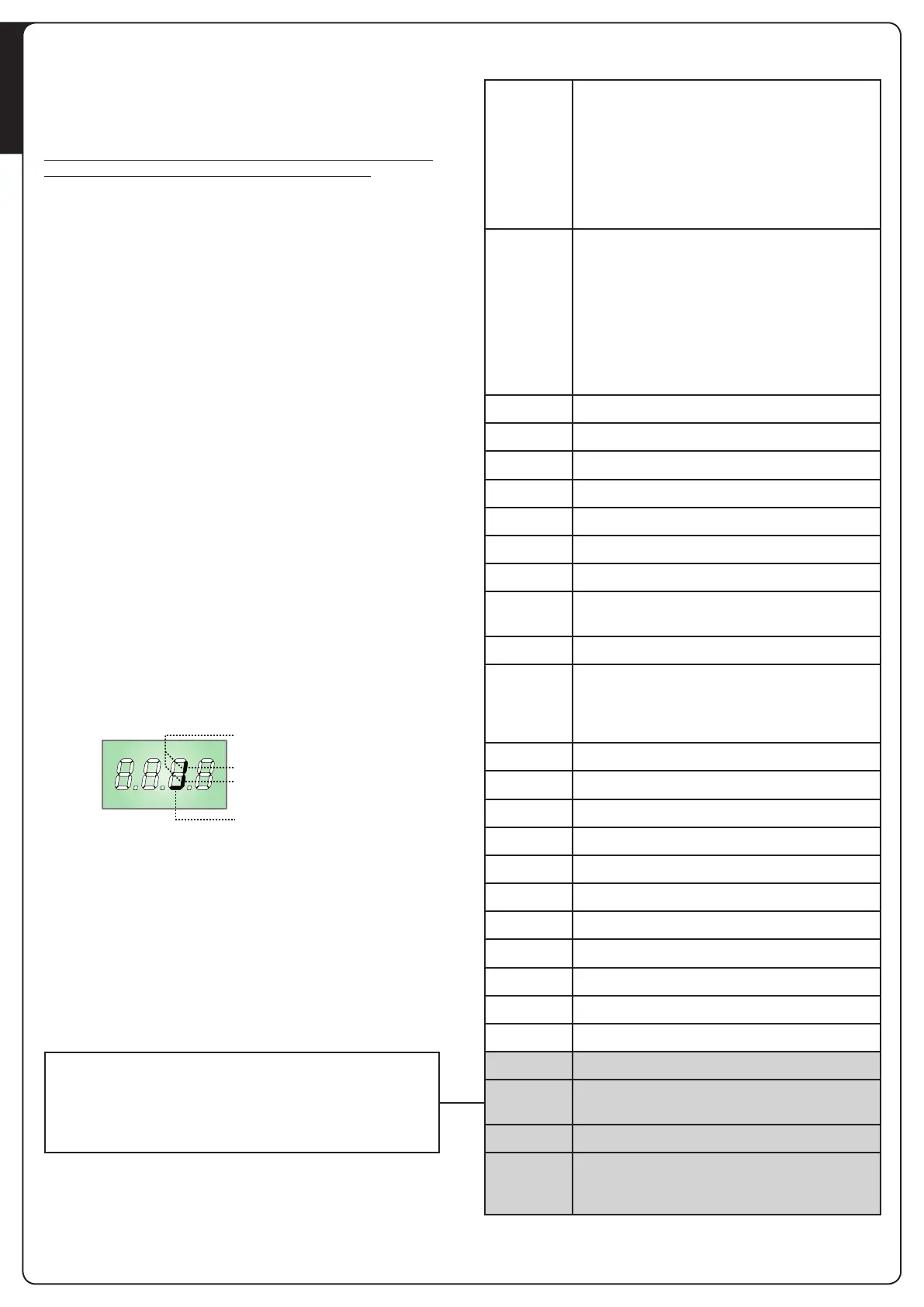

4.12 - COLLEGAMENTI ELETTRICI
J1 START - Comando di apertura per il collegamento
di dispositivi tradizionali con contatto N.A.
m ATTENZIONE: se vengono utilizzati
dispositivi a comando mantenuto (spire
magnetiche, timer, rilevatori di presenza,
ecc.) è necessario utilizzare la modalità
orologio (parametro Strt = oroL).
J2 START P. - Comando di apertura pedonale per
il collegamento di dispositivi tradizionali con
contatto N.A.
m ATTENZIONE: se vengono utilizzati
dispositivi a comando mantenuto (spire
magnetiche, timer, rilevatori di presenza,
ecc.) è necessario utilizzare la modalità
orologio (parametro Strt = oroL).
J3 Comando di STOP. Contatto N.C.
J4 Comune (-)
J5 Fotocellula di tipo 1. Contatto N.C.
J6 Fotocellula di tipo 2. Contatto N.C.
J7 Coste di tipo 1. Contatto N.C.
J8 Coste di tipo 2. Contatto N.C.
J9 Comune accessori (-)
E1 Alimentazione +24Vdc per fotocellule ed altri
accessori
E2 Comune alimentazione accessori (-)
E3 Alimentazione +24Vdc - TX fotocellule/coste
ottiche per Test funzionale.
Collegare i cavi di alimentazione dei trasmettitori
delle fotocellule tra i morsetti E2 e E3
E4 - E5 Lampada spia o lampeggiante 24V
A1 Schermatura antenna
A2 Centrale antenna
B1 - B2 Luci di cortesia o lampeggiante 230V/120V
L Fase alimentazione 230V/120V
N Neutro alimentazione 230V/120V
BATTERY Pacco batteria (cod. 161212)
RECEIVER Connettore per ricevitore MRx
ADI Interfaccia per moduli ADI
OVERLOAD Segnala un sovraccarico sull’alimentazione
MAINS Segnala che la centrale è alimentata
M Motore
LIMIT
SENSOR
Sensore finecorsa
ENCODER Encoder
24 Vdc
POWER
SUPPLY
Alimentazione della centrale di comando
(+24Vdc)
4.11 - INTERFACCIA ADI
La centrale di comando è dotata di interfaccia ADI (Additional
Devices Interface), che permette il collegamento con una serie di
moduli opzionali della linea V2.
Fare riferimento al catalogo V2 per vedere quali moduli opzionali
con interfaccia ADI sono disponibili per questa centrale.
m ATTENZIONE: Per l’installazione dei moduli opzionali,
leggere attentamente le istruzioni allegate ai singoli moduli.
Per alcuni dispositivi è possibile configurare il modo con cui
si interfacciano con la centrale, inoltre è necessario abilitare
l’interfaccia per fare in modo che la centrale tenga conto delle
segnalazioni che arrivano dal dispositivo ADI.
Far riferimento al menù di programmazione i.Adi per abilitare
l’interfaccia ADI e accedere al menù di configurazione del
dispositivo.
I dispositivi ADI utilizzano il display della centrale per effettuare
segnalazioni di allarme o visualizzare la configurazione della
centrale di comando.
Il dispositivo collegato sull’interfaccia ADI è in grado di segnalare
alla centrale tre tipi di allarme, che vengono visualizzati sul display
della centrale nel modo seguente:
• ALLARME FOTOCELLULA - il segmento in alto si accende: il
cancello si ferma, quando l’allarme cessa riparte in apertura
• ALLARME COSTA - il segmento in basso si accende: il cancello
inverte il movimento per 3 secondi
• ALLARME STOP - entrambi i segmenti lampeggiano: il cancello
si ferma e non può ripartire finchè non cessa l’allarme
• SLAVE - segmento acceso fisso: viene utilizzato dal modulo
opzionale SYNCRO per indicare quando la centrale è
configurata come SLAVE.
ALLARME FOTOCELLULA
ALLARME STOP
ALLARME COSTA
SLAVE
NOTA: i collegamenti evidenziati sono già cablati in
fabbrica
m ATTENZIONE: non invertire mai il verso dei
connettori
